Levelflex FMP56, FMP57 PROFIBUS PA
8.3 Gerät konfigurieren
8.3.1 Füllstandmessung konfigurieren

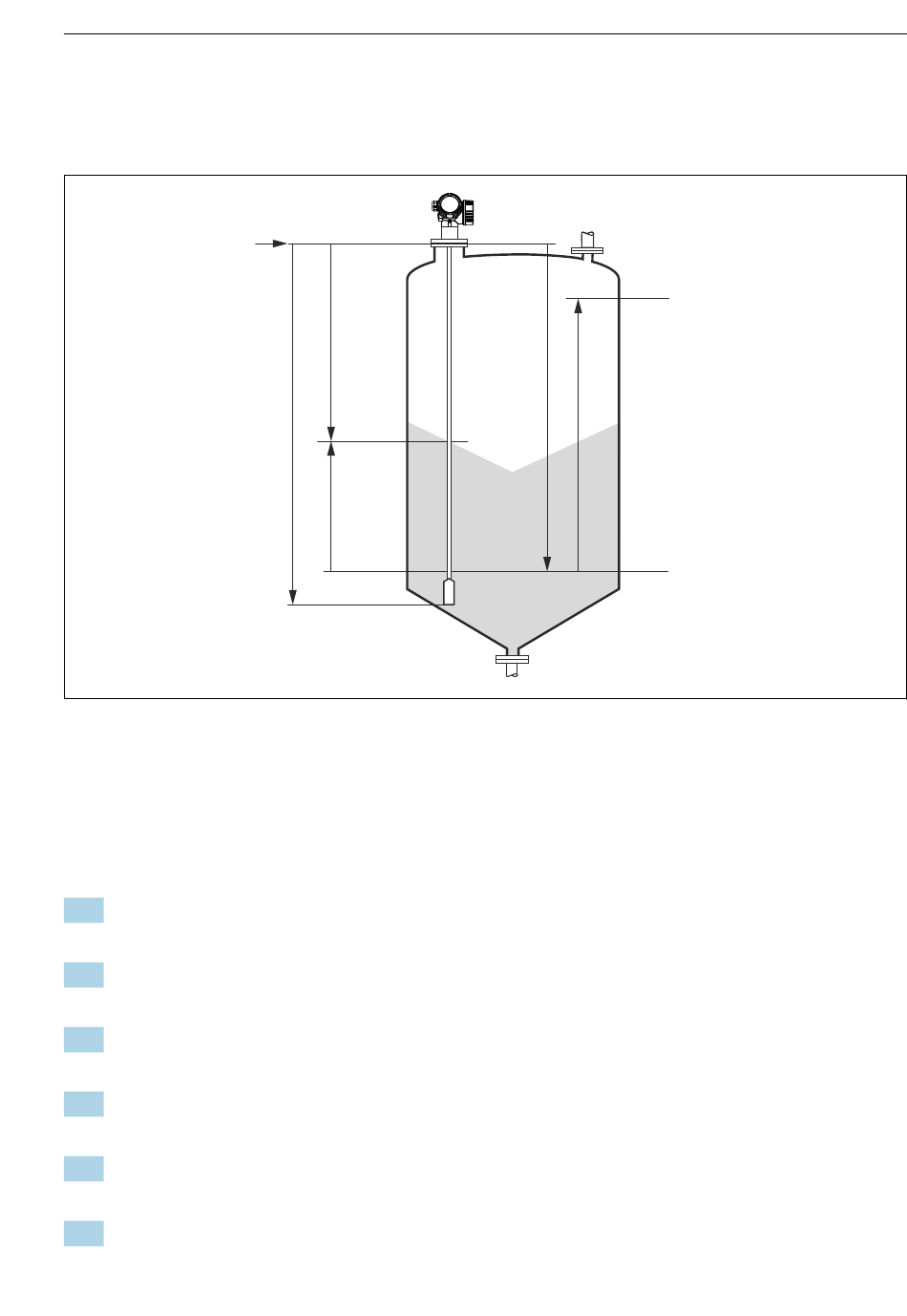

 11 Konfigurationsparameter zur Füllstandmessung in Schüttgütern
LN = Sondenlänge
D = Distanz
L = Füllstand
1. Setup → Messstellenbezeichnung
 Messstellenbezeichnung eingeben.
2. Setup→ Geräteadresse
 Busadresse des Geräts eingeben (nur bei Software-Adressierung).
3. Setup → Längeneinheit
 Längeneinheit wählen.
4. Setup → Behältertyp
 Behältertyp wählen.
5. Setup → Abgleich Leer
 Leerdistanz E angeben (Distanz vom Referenzpunkt R zur 0%-Marke).
6. Setup → Abgleich Voll
 Volldistanz F angeben (Distanz von der 0%- zur 100%-Marke).
Endress+Hauser
R
D
LN
L
R = Referenzpunkt der Messung
E = Abgleich Leer (= Nullpunkt)
F = Abgleich Voll (= Spanne)
20 mA
100%
E
F
4 mA
0%
Inbetriebnahme
A0012838
