Inbetriebnahme
8.3 Gerät konfigurieren
8.3.1 Füllstandmessung konfigurieren

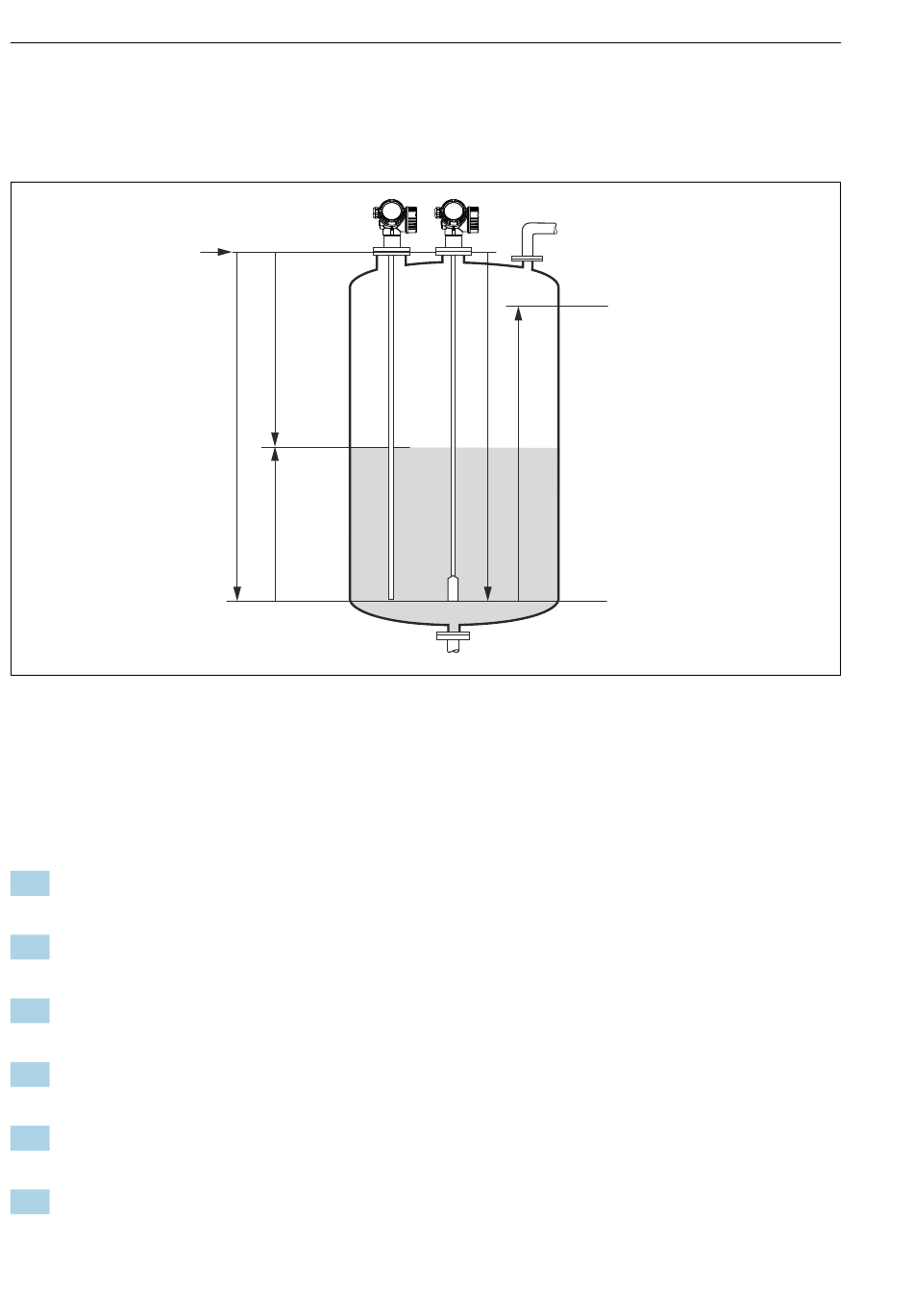

 10 Konfigurationsparameter zur Füllstandmessung in Flüssigkeiten
LN = Sondenlänge
D = Distanz
L = Füllstand
1. Setup → Messstellenbezeichnung
 Messstellenbezeichnung eingeben.
2. Setup → Längeneinheit
 Längeneinheit wählen.
3. Setup → Tanktyp
 Tanktyp wählen.
4. Setup → Rohrdurchmesser (nur bei "Tanktyp" = "Bypass/Schwallrohr")
 Durchmesser des Bypasses oder Schwallrohrs angeben.
5. Setup → Mediengruppe
 Mediengruppe angeben (Sonstiges oder Wässrig (DK >= 4))
6. Setup → Abgleich Leer
 Leerdistanz E angeben (Distanz vom Referenzpunkt R zur 0%-Marke).
22
R
D
LN
L
R = Referenzpunkt der Messung
E = Abgleich Leer (= Nullpunkt)
F = Abgleich Voll (= Spanne)
Levelflex FMP53 FOUNDATION Fieldbus
20 mA
100%
E
F
4 mA
0%
A0011360
