5.1.3 Einbaulage bei Behältermontage
BD
A

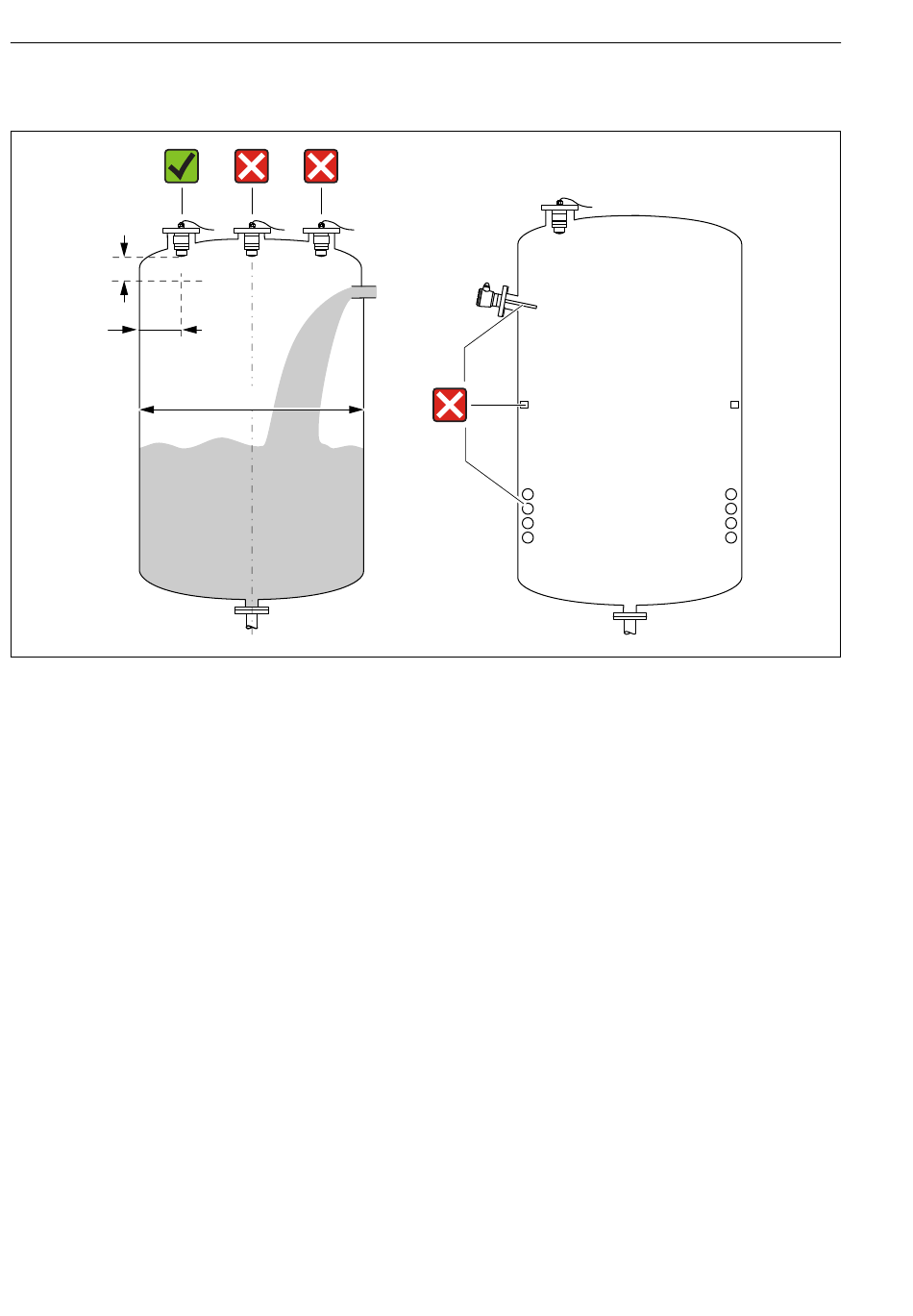

 5 Behältereinbauposition
• Den Sensor möglichst so montieren, dass sich seine Unterkante im Inneren des Behälters
befindet.
• Empfohlener Abstand A Wand - Stutzenaußenkante: ~ ¹⁄₆ des Behälterdurchmessers D. Das
Gerät sollte auf keinen Fall näher als 15 cm (5,91 in) zur Behälterwand montiert werden.
• Sensor nicht in der Mitte des Behälters montieren
• Messungen durch den Befüllstrom hindurch vermeiden
• Einbauten wie Grenzschalter, Temperatursensoren, Strömungsbrecher, Heizschlangen usw.
vermeiden
• Mehrere Geräte in einem Behälter können ohne gegenseitige Beeinflussung betrieben wer-
den
• Innerhalb der Blockdistanz (BD) werden keine Signale ausgewertet. Sie kann deshalb
genutzt werden, um Störsignale (z. B. Kondensateinflüsse) nahe der Antenne auszublenden
Werksseitig ist eine automatische Blockdistanz von mindestens 0,1 m (0,33 ft) eingestellt,
die aber manuell überschrieben werden kann (auch 0 m (0 ft) sind erlaubt).
Automatische Berechnung:
Blockdistanz = Abgleich Leer - Abgleich Voll - 0,2 m (0,656 ft).
Nach dieser Formel wird bei jeder Neueingabe des Parameter Abgleich Leer oder des Para-
meter Abgleich Voll automatisch der Parameter Blockdistanz neu berechnet.
Ergibt die Berechnung einen Wert <0,1 m (0,33 ft), wird weiterhin die Blockdistanz von
0,1 m (0,33 ft) verwendet.
