Elektrischer Anschluss
5.2 Sensor anschließen

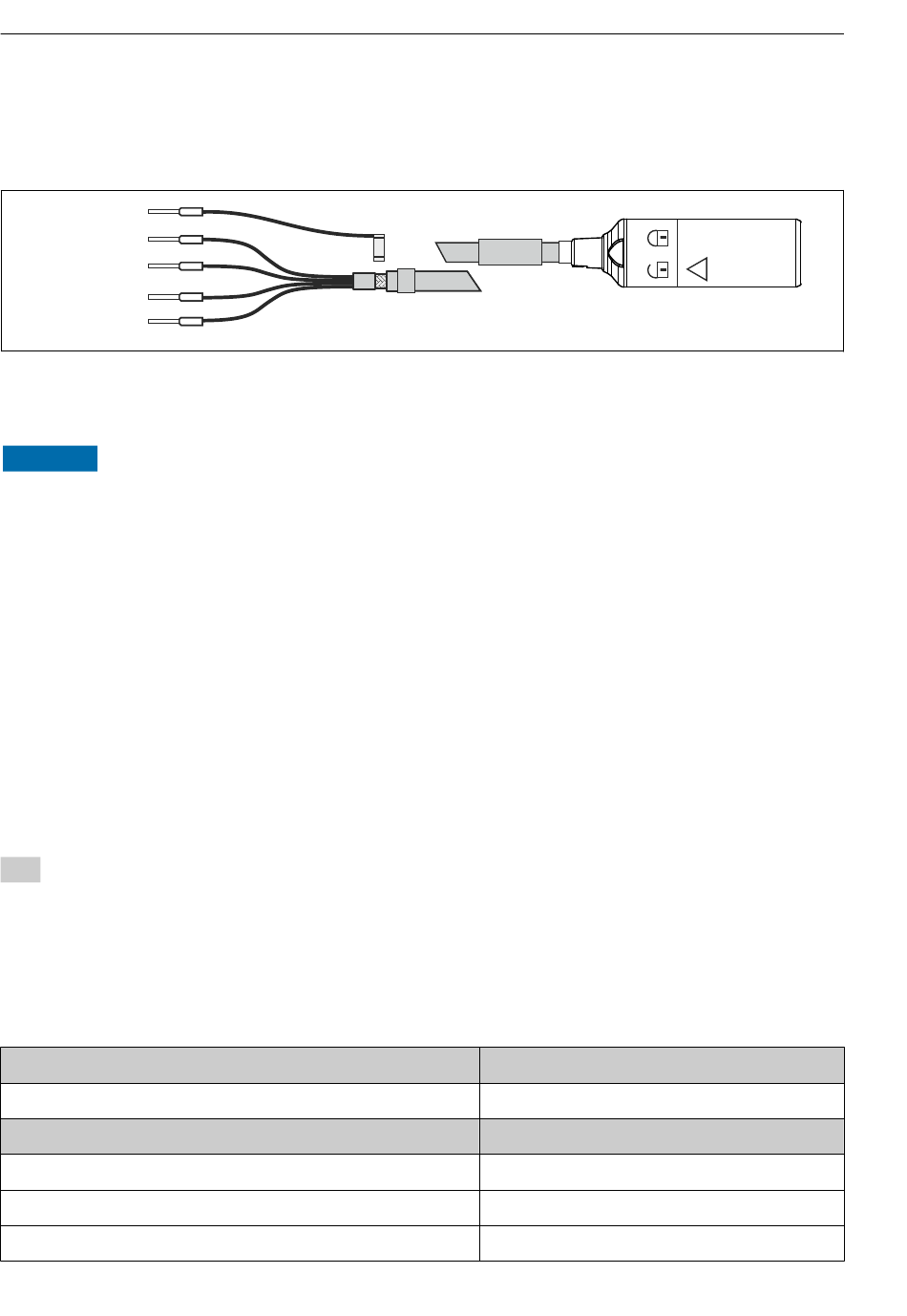

Der elektrische Anschluss des Sensors an den Messumformer erfolgt über das Messkabel
CYK10.
GY GND
YE Com B
GN Com A
–
WH
+
BN
 10 Messkabel CYK10
HINWEIS
Mechanische Verdrehsicherung bei CLS15D und CLS21D
Zu hoher Kraftaufwand auf den Memosens-Kopf kann zum Abscheren der Kontaktierung und
somit zur Zerstörung des Sensors führen
‣
Beim Verbinden des Sensors mit der Kupplung des Kabels ist kein großer Kraftaufwand
nötig. Gehen Sie nur sanft vor.
‣
Wenn sich die Memosens-Kupplung offenbar nicht schließen lässt: Kontrollieren Sie die
Kupplung auf Verunreinigungen oder mechanische Beschädigungen und prüfen Sie, dass
Sie in die richtige Richtung drehen. Achten Sie auf das Schloss-Symbol an der Kupplung.
‣
Verwenden Sie ggf. ein anderes Memosens-Kabel.
5.3

Schutzart sicherstellen

Am ausgelieferten Gerät dürfen nur die in dieser Anleitung beschriebenen mechanischen und
elektrischen Anschlüsse vorgenommen werden, die für die benötigte, bestimmungsgemäße
Anwendung erforderlich sind.
‣
Achten Sie auf Sorgfalt bei den ausgeführten Arbeiten.
Andernfalls können, z.B. infolge weggelassener Abdeckungen oder loser oder nicht ausrei-
chend befestigter Kabel(enden), einzelne für dieses Produkt zugesagte Schutzarten (Dichtig-
keit (IP), elektrische Sicherheit, EMV-Störfestigkeit) nicht mehr garantiert werden.
5.4

Anschlusskontrolle

Gerätezustand und -spezifikationen
Sensor, Armatur, Verbindungsdose, Kabel äußerlich unbeschädigt? Sichtkontrolle
Elektrischer Anschluss
Montierte Kabel zugentlastet und nicht verdrillt?
Kabeladern lang genug abisoliert und richtig in Anschlussklemme? Sitz prüfen (leichtes Ziehen)
Sind alle Schraubklemmen angezogen?
20
E N / Y G
Condumax CLS15D/16D/21D
