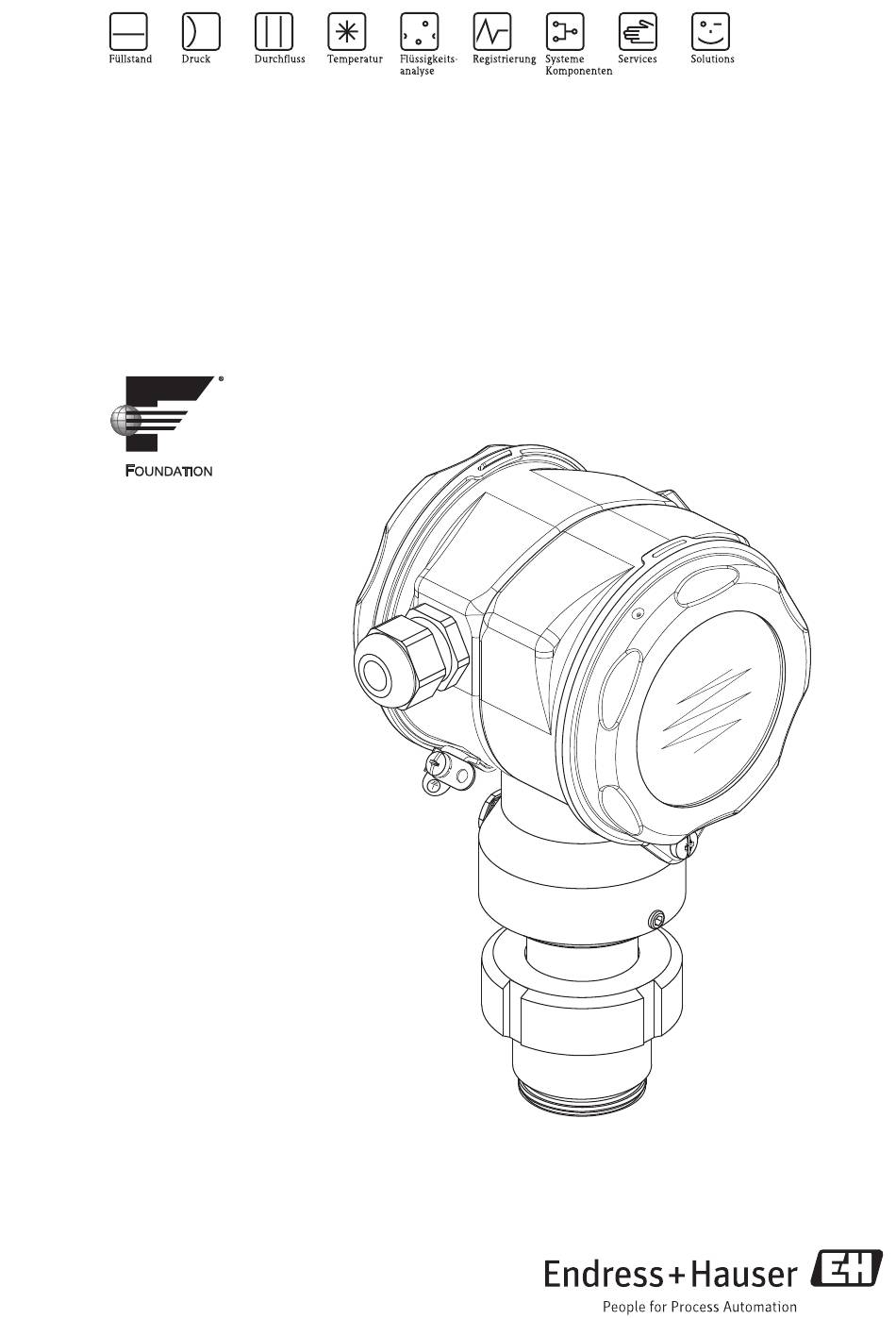

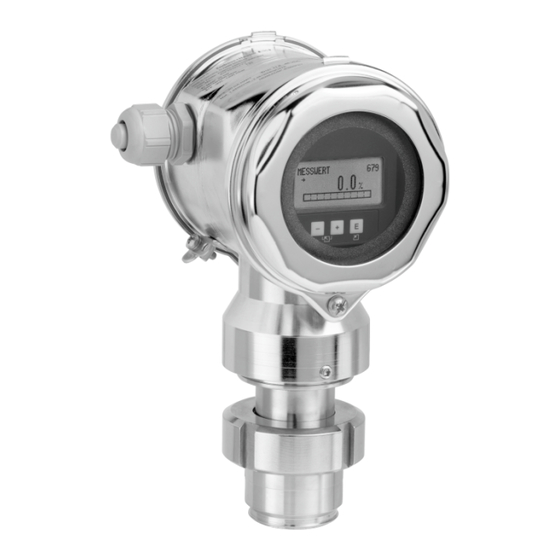

Betriebsanleitung
Deltapilot S FMB70
Hydrostatische Füllstandsmessung
BA00372P/00/DE/14.12
71161911
gültig ab Software-Version:
03.00.zz

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Deltapilot S FMB70

Inhaltszusammenfassung für Endress+Hauser Deltapilot S FMB70

  • Seite 1 Betriebsanleitung Deltapilot S FMB70 Hydrostatische Füllstandsmessung BA00372P/00/DE/14.12 71161911 gültig ab Software-Version: 03.00.zz...

  • Seite 2: Übersicht Dokumentation

    Übersicht Dokumentation Deltapilot S FMB70 mit FOUNDATION Fieldbus Übersicht Dokumentation Gerät Dokumentation Inhalt Bemerkung Deltapilot S Technische Information TI00416P Technische Daten – Die Dokumentation befindet sich auf der mit- FOUNDATION Fieldbus gelieferten Dokumentations-CD. Betriebsanleitung BA00372P – Identifizierung – Die Dokumentation steht auch über das –...

  • Seite 3: Inhaltsverzeichnis

    Deltapilot S FMB70 mit FOUNDATION Fieldbus Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ....4 Verhalten der Ausgänge bei Störung ... . 67 Bestätigung von Meldungen .

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Deltapilot S FMB70 mit FOUNDATION Fieldbus Sicherheitshinweise Bestimmungsgemäße Verwendung Der Deltapilot S ist ein hydrostatischer Druckaufnehmer, der zur Füllstand- oder Druckmessung verwendet wird. Für Schäden aus unsachgemäßem oder nicht bestimmungsgemäßem Gebrauch haftet der Hersteller nicht. Montage, Inbetriebnahme und Bedienung Das Gerät ist nach dem Stand der Technik betriebssicher gebaut und berücksichtigt die einschlägi-...

  • Seite 5: Sicherheitszeichen Und -Symbole

    Deltapilot S FMB70 mit FOUNDATION Fieldbus Sicherheitshinweise Sicherheitszeichen und -symbole Um sicherheitsrelevante oder alternative Vorgänge hervorzuheben, haben wir die folgenden Sicher- heitshinweise festgelegt, wobei jeder Hinweis durch ein entsprechendes Piktogramm gekennzeich- net wird. Symbol Bedeutung Warnung! Warnung deutet auf Aktivitäten oder Vorgänge hin, die – wenn sie nicht ordnungsgemäß durch- geführt –...

  • Seite 6: Identifizierung

    Identifizierung Deltapilot S FMB70 mit FOUNDATION Fieldbus Identifizierung Gerätebezeichnung 2.1.1 Typenschilder Hinweis! • Auf dem Typenschild ist der MWP (Maximum Working Pressure/max. Betriebsdruck) angege- ben. Dieser Wert bezieht sich auf eine Referenztemperatur von 20 °C (68 °F) bzw. bei ANSI- Flanschen auf 100 °F (38 °C).
  • Seite 7 Deltapilot S FMB70 mit FOUNDATION Fieldbus Identifizierung Geräte für den Einsatz im explosionsgefährdeten Bereich sind mit einem zusätzlichen Schild ausge- stattet. Dat.: P01-xMD7xxxx-18-xx-xx-xx-002 Abb. 2: zusätzliches Schild bei Geräten geeignet für den Einsatz im explosionsgefährdeten Bereich EG-Baumusterprüfbescheinigungsnummer Zündschutzart z.B. II 1/2 G Ex ia IIC T4/T6 Elektrische Daten Nummer der Sicherheitshinweise z.B.

  • Seite 8: Hygienisches Edelstahlgehäuse (T17)

    Identifizierung Deltapilot S FMB70 mit FOUNDATION Fieldbus Hygienisches Edelstahlgehäuse (T17) Order Code: Ser.-No.: Span Mat. Dat.: Bei Sauerstoffeinsatz/for oxygen service: Tmax Pmax P01-XMX7Xxxx-18-xx-xx-xx-001 Abb. 4: Typenschild Gerätename Herstelleradresse Bestellcode Die Bedeutung der einzelnen Buchstaben und Ziffern können Sie den Angaben der Auftragsbestätigung entnehmen.

  • Seite 9: Lieferumfang

    Zustand verlassen. Die Geräte berücksichtigen die einschlä- gigen Normen und Vorschriften, die in der EG-Konformitätserklärung gelistet sind und erfüllen somit die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die Konformi- tät des Gerätes durch Anbringen des CE-Zeichens. Marke KALREZ, VITON, TEFLON Marke der Firma E.I.

  • Seite 10: Montage

    • Um eine optimale Ablesbarkeit der Vor-Ort-Anzeige zu garantieren, können Sie das Gehäuse bis zu 380° drehen. Siehe → ä 15, Kap. 3.3.5 "Gehäuse drehen". • Für die Montage an Rohren oder Wänden bietet Endress+Hauser einen Montagehalter an. Siehe → ä 13, Kap. 3.3.3 "Wand- und Rohrmontage (optional)".

  • Seite 11: Einbauhinweise

    Deltapilot S FMB70 mit FOUNDATION Fieldbus Montage 3.3.1 Einbauhinweise Hinweis! • Falls ein aufgeheizter Deltapilot S durch einen Reinigungsprozess (z. B. kaltes Wasser) abgekühlt wird, entsteht ein kurzzeitiges Vakuum, wodurch Feuchtigkeit über den Druckausgleich (1) in den Sensor gelangen kann. Montieren Sie den Deltapilot S in diesem Fall so, dass der Druckaus- gleich (1) nach unten zeigt.

  • Seite 12: Druckmessung In Gasen

    Montage Deltapilot S FMB70 mit FOUNDATION Fieldbus • Das Gerät nicht an folgende Positionen installieren: – im Füllstrom – im Tankauslauf – im Ansaugbereich einer Pumpe – oder an einer Stelle im Tank, auf die Druckimpulse des Rührwerks treffen können.

  • Seite 13: Wand- Und Rohrmontage (Optional)

    Deltapilot S FMB70 mit FOUNDATION Fieldbus Montage 3.3.3 Wand- und Rohrmontage (optional) Für die Montage an Rohren oder Wänden bietet Endress+Hauser einen Montagehalter an. mm (in) P01-xMx5xxxx-06-xx-xx-xx-001 Beachten Sie bei der Montage folgendes: • Bei der Rohrmontage die Muttern am Halter mit einem Drehmoment von mindestens 5 Nm (3,69 lbs ft) gleichmäßig anziehen.

  • Seite 14: Variante "Separatgehäuse" Zusammenbauen Und Montieren

    Montage Deltapilot S FMB70 mit FOUNDATION Fieldbus 3.3.4 Variante "Separatgehäuse" zusammenbauen und montieren r ³ 120 mm P01-FMB70xxx-11-xx-xx-xx-003 Abb. 7: Variante "Separatgehäuse" Bei der Variante "Separatgehäuse" wird der Sensor mit Prozessanschluss und Kabel montiert ausgeliefert. Kabel mit Buchse Druckausgleich Stecker Arretierungsschraube Gehäuse mit Gehäuseadapter montiert, beilegend...

  • Seite 15: Gehäuse Drehen

    Deltapilot S FMB70 mit FOUNDATION Fieldbus Montage 3.3.5 Gehäuse drehen Das Gehäuse ist durch Lösen des Gewindestiftes bis zu 380° drehbar. max. 380° P01-FMB70xxx-17-xx-xx-xx-000 Abb. 8: Gehäuse ausrichten – Bei Aluminiumgehäusen (T14/T15): Gewindestift mit einem 2 mm (0,08 in)-Innensechskant-Schlüssel lösen.

  • Seite 16: Einbaukontrolle

    Montage Deltapilot S FMB70 mit FOUNDATION Fieldbus 3.3.8 Deckel schließen beim hygienischen Edelstahlgehäuse (T17) P01-FMB70xxx-17-xx-xx-xx-001 Abb. 9: Deckel schließen Die Deckel für den Anschluss- und Elektronikraum werden nach dem Einhängen am Gehäuse jeweils mit einer Schraube verschlossen. Für einen dichten Sitz der Deckel sind diese Schrauben handfest (2 Nm (1,48 lbf ft)) auf Anschlag anzuziehen.

  • Seite 17: Verdrahtung

    Deltapilot S FMB70 mit FOUNDATION Fieldbus Verdrahtung Verdrahtung Gerät anschließen Hinweis! • Beim Einsatz des Messgerätes im explosionsgefährdeten Bereich sind zusätzlich die entsprechen- den nationalen Normen und Regeln sowie die Sicherheitshinweise oder Installation bzw. Control Drawings einzuhalten. • Geräte mit integriertem Überspannungsschutz müssen geerdet werden.

  • Seite 18: Anschluss Messeinheit

    Verdrahtung Deltapilot S FMB70 mit FOUNDATION Fieldbus 4.1.1 Geräte mit 7/8"-Stecker PIN-Belegung beim Stecker 7/8" Bedeutung Signal – – Signal + nicht belegt Erde A0011176 Anschluss Messeinheit Hinweis! Für weitere Informationen hinsichtlich Aufbau und Erdung des Netzwerkes sowie für weitere Bus- system-Komponenten wie z.B.

  • Seite 19: Erdung Und Abschirmung

    Deltapilot S FMB70 mit FOUNDATION Fieldbus Verdrahtung 4.2.4 Erdung und Abschirmung Der Deltapilot S ist zu erden z.B. über die externe Erdungsklemme. Es gibt verschiedene mögliche Erdungs- und Schirmungs-Installationstechniken für FOUNDATION Fieldbus Netzwerke wie z.B.: • Isolierte Installation (siehe auch IEC 61158-2) •...

  • Seite 20: Bedienung

    Bedienung Deltapilot S FMB70 mit FOUNDATION Fieldbus Bedienung Das Merkmal 20 "Ausgang; Bedienung" im Bestellcode gibt Ihnen die Information, welche Bedien- möglichkeiten Ihnen zur Verfügung stehen. Variante im Bestellcode Bedienung FOUNDATION Fieldbus; Bedienung außenliegend, LCD über Vor-Ort-Anzeige und 1 Taste außen am Gerät FOUNDATION Fieldbus;...
  • Seite 21 Deltapilot S FMB70 mit FOUNDATION Fieldbus Bedienung Die folgende Tabelle stellt die möglichen Symbole der Vor-Ort-Anzeige dar. Es können vier Symbole gleichzeitig auftreten. Symbol Bedeutung Alarm-Symbol – Symbol blinkt: Warnung, Gerät misst weiter. – Symbol leuchtet permanent: Fehler, Gerät misst nicht weiter.

  • Seite 22: Bedienelemente

    Bedienung Deltapilot S FMB70 mit FOUNDATION Fieldbus Bedienelemente 5.2.1 Lage der Bedienelemente Die Bedientaste befindet sich beim Aluminiumgehäuse (T14/T15) entweder außen am Gerät unter- halb der Schutzkappe oder innen auf dem Elektronikeinsatz. Beim hygienischen Edelstahlgehäuse (T17) ist die Bedientaste immer innen auf dem Elektronikeinsatz. Zusätzlich befinden sich drei Bedientasten auf der optionalen Vor-Ort-Anzeige.

  • Seite 23: Funktion Der Bedienelemente - Vor-Ort-Anzeige Nicht Angeschlossen

    Deltapilot S FMB70 mit FOUNDATION Fieldbus Bedienung 5.2.2 Funktion der Bedienelemente – Vor-Ort-Anzeige nicht angeschlossen Bedienelemente Bedeutung – Lageabgleich (Nullpunkt-Korrektur): Taste mindestens 3 Sekunden drücken. Die LED auf dem Elektronikeinsatz leuchtet kurz auf, wenn der anliegende Druck für den Lage- abgleich übernommen wurde.

  • Seite 24: Funktion Der Bedienelemente - Vor-Ort-Anzeige Angeschlossen

    Bedienung Deltapilot S FMB70 mit FOUNDATION Fieldbus 5.2.3 Funktion der Bedienelemente – Vor-Ort-Anzeige angeschlossen Taste(n) Bedeutung – Navigation in der Auswahlliste nach oben – Editieren der Zahlenwerte oder Zeichen innerhalb einer Funktion – Navigation in der Auswahlliste nach unten – Editieren der Zahlenwerte oder Zeichen innerhalb einer Funktion –...

  • Seite 25: Foundation Fieldbus Schnittstelle

    Deltapilot S FMB70 mit FOUNDATION Fieldbus Bedienung FOUNDATION Fieldbus Schnittstelle 5.3.1 Systemarchitektur Industrial Network FF-HSE FF-H1 FF-H1 P01-xxxxxxxx-02-xx-xx-xx-001 Abb. 13: Systemarchitektur FOUNDATION Fieldbus mit dazugehörigen Komponenten FF-HSE: High Speed Ethernet, FF-H1: FOUNDATION Fieldbus-H1, LD: Linking Device FF-HSE/FF-H1, PS: Busspeisegerät, SB: Sicherheitsbarriere, BT: Busabschlusswiderstand (Terminator) Folgende Möglichkeiten der Systemanbindung sind realisierbar:...

  • Seite 26: Geräteanzahl

    Bedienung Für die Konfiguration stehen dem Benutzer spezielle, von unterschiedlichen Herstellern angebo- tene, Konfigurations- und Bedienprogramme zur Verfügung wie z. B. das Endress+Hauser Bedien- programm FieldCare. Siehe → ä 40, Kap. 5.5 "FieldCare". Mit diesen Konfigurationsprogrammen können Sie die FF-Funktionen und alle gerätespezifischen Parameter konfigurieren. Über die vor- definierten Funktionsblöcke ist ein einheitlicher Zugriff auf alle Netzwerk- und Gerätedaten mög-...

  • Seite 27: Geräte-Identifikation Und -Adressierung

    Deltapilot S FMB70 mit FOUNDATION Fieldbus Bedienung 5.3.5 Geräte-Identifikation und -Adressierung FOUNDATION Fieldbus identifiziert das Gerät anhand seines Identitätscodes und weist ihm auto- matisch eine geeignete Feldadresse zu. Der Identitätscode kann nicht verändert werden. Sobald Sie das FF-Konfigurationsprogramm gestartet und das Gerät in das Netzwerk integriert haben, erscheint das Gerät in der Netzwerkdarstellung.
  • Seite 28 Hinweis! Endress+Hauser Richtlinie BA00062S. Die Richtlinie enthält einen Überblick über die Standardfunktionsblöcke, die in den FOUNDATION Fieldbus-Spezifikationen FF 890 - 894 beschrieben sind. Sie ist als Hilfe bei der Verwendung dieser Blöcke gedacht, die in den Endress+Hauser-Feldgeräten implementiert sind. Endress+Hauser...
  • Seite 29 Deltapilot S FMB70 mit FOUNDATION Fieldbus Bedienung Blockkonfiguration im Auslieferungszustand Das unten abgebildete Blockmodell stellt den Auslieferungszustand dar. Messgröße Sensor Anzeige Resource Block mit Skalierung Signalauswertung Primary value Pressure Analog Input Block 1 Transducer Block CHANNEL = 1 Secondary value...

  • Seite 30: Zuordnung Der Transducer Blöcke (Channel)

    Bedienung Deltapilot S FMB70 mit FOUNDATION Fieldbus 5.3.7 Zuordnung der Transducer Blöcke (CHANNEL) Einstellungen für den Analog Input Block Prozessgröße Transducer Block Parametername Parameter CHANNEL im Analog Input Block Primary Value, abhängig von der Pressure Transducer Block PRIMARY_VALUE/ Betriebsart, ein Druck- oder Füll-...

  • Seite 31: Einstellungen Für Den Discrete Input Block

    Deltapilot S FMB70 mit FOUNDATION Fieldbus Bedienung Einstellungen für den Discrete Input Block Alarmbedingung Transducer Block Parametername Parameter CHANNEL, Discrete Input Block Allg. Gerätefehler Konfigurationsfehler Sensor Überdruck Sensor Unterdruck Sensor Übertemperatur Sensor Untertemperatur Prozessmembrane gebrochen Elektronik Übertemperatur Diagnose TRD DIAGNOSTIC_CODE Elektronik Untertemperatur Temperaturmessumformung übersteuert...

  • Seite 32: Allgemeine Erläuterungen

    Bedienung Deltapilot S FMB70 mit FOUNDATION Fieldbus 5.3.8 Index-Tabellen der Endress+Hauser-Parameter In den folgenden Tabellen sind die herstellerspezifischen Geräteparameter für den Resource Block, die Transducer Blöcke und die Analog Input Blöcke aufgeführt. Für die FF-Parameter siehe entwe- der FF-Spezifikation oder Betriebsanleitung BA00303P "Beschreibung der Gerätefunktionen Cerabar S/ Deltabar S / Deltapilot S"...
  • Seite 33 Deltapilot S FMB70 mit FOUNDATION Fieldbus Bedienung Pressure Transducer Block Parameternamen gemäß DD Parameternamen, Option Index Data type Größe Storage Read Write MODE_BLK Resetcodes "Label Parameter" und (Byte) Class Darstellung FieldCare DEVICE_DIALOG GERÄTE DIALOG Unsigned8 SW_LOCK FREIGABECODE Unsigned16 AUTO, OOS...
  • Seite 34 Bedienung Deltapilot S FMB70 mit FOUNDATION Fieldbus Parameternamen gemäß DD Parameternamen, Option Index Data type Größe Storage Read Write MODE_BLK Resetcodes "Label Parameter" und (Byte) Class Darstellung FieldCare MEASURED_LEVEL_EASY GEMESSENER FÜLLSTAND Float LEVEL EASY FULL_CALIBRATION_EASY ABGLEICH VOLL Float 7864, 333...

  • Seite 35: Analog Input Blöcke

    Deltapilot S FMB70 mit FOUNDATION Fieldbus Bedienung Parameternamen gemäß DD Parameternamen, Option Index Data type Größe Storage Read Write BLK_MODE Resetcodes "Label Parameter" und (Byte) Class Darstellung FieldCare DISPLAY_ALTERNATING_VALUES ANZ ALTERNIEREND Unsigned8 AUTO, OOS 1864 DISPLAY_CONTRAST KONTRAST ANZEIGE Unsigned8 AUTO, OOS...
  • Seite 36 Bedienung Deltapilot S FMB70 mit FOUNDATION Fieldbus 5.3.9 Methoden Die FOUNDATION Fieldbus-Spezifikation sieht den Einsatz so genannter Methoden zur Vereinfa- chung der Gerätebedienung vor. Eine Methode ist eine Abfolge interaktiver Schritte, die der Reihe nach auszuführen sind, um bestimmte Gerätefunktionen zu parametrieren.

  • Seite 37: Vor-Ort-Bedienung - Vor-Ort-Anzeige Angeschlossen

    Deltapilot S FMB70 mit FOUNDATION Fieldbus Bedienung Vor-Ort-Bedienung – Vor-Ort-Anzeige angeschlossen Wenn die Vor-Ort-Anzeige angeschlossen ist, dienen die drei Bedientasten zum Navigieren durch das Bedienmenü, siehe → ä 24, Kap. 5.2.3 "Funktion der Bedienelemente – Vor-Ort-Anzeige angeschlossen". 5.4.1 Menüaufbau Das Menü ist in vier Ebenen unterteilt. Die drei obersten Ebenen dienen zur Navigation, während Sie auf der untersten Ebene Zahlenwerte eingeben, Optionen auswählen und abspeichern.

  • Seite 38: Option Wählen

    Bedienung Deltapilot S FMB70 mit FOUNDATION Fieldbus 5.4.2 Option wählen Beispiel: Menüsprache "English" wählen. Vor-Ort-Anzeige Bedienung Als Menüsprache wurde "Deutsch" gewählt. Die aktive Wahl ist durch einen ✓vor dem Menütext gekennzeichnet. P01-xxxxxxxx-19-xx-xx-de-017 Mit "+" oder "–" die Menüsprache "English" wählen.

  • Seite 39: Am Gerät Anliegenden Druck Als Wert Übernehmen

    Deltapilot S FMB70 mit FOUNDATION Fieldbus Bedienung Vor-Ort-Anzeige Bedienung Mit "E" speichern Sie den neuen Wert ab und verlassen den Editiermodus. → Siehe nächste Abbildung. P01-xxxxxxxx-19-xx-xx-de-031 Der neue Wert für die Dämpfung beträgt 30.0 s. – Mit "E" gelangen Sie zum nächsten Parameter.

  • Seite 40: Fieldcare

    ® • Für die Auswertung der im HistoROM /M-DAT gespeicherten Daten und Ereignisse benötigen Sie das Endress+Hauser Bedienprogramm FieldCare. Bei Geräten, die mit der Option "Histo- ® /M-DAT" bestellt wurden, liegt eine CD mit dem Bedienprogramm und Dokumentation bei. Siehe auch → ä 40, Kap. 5.5 "FieldCare". Das Kopieren von Konfigurationsdaten eines Transmitters in einen anderen Transmitter ist auch mit einem FF-Konfigurationsprogramm mög-...

  • Seite 41: Konfigurationsdaten Kopieren

    Deltapilot S FMB70 mit FOUNDATION Fieldbus Bedienung 5.6.1 Konfigurationsdaten kopieren ➁ ➀ Zero Display Sensor OUNDATION HW-Version: SW-Version: P01-xxxxxxxx-19-xx-xx-xx-123 ® Elektronikeinsatz mit optionalem HistoROM /M-DAT Speichermodul ® Optionales HistoROM /M-DAT ® ® Um Konfigurationsdaten vom HistoROM/ M-DAT in ein Gerät oder von einem Gerät in ein HistoROM /M-DAT zu kopieren, muss die Bedienung entriegelt sein (DIP-Schalter 1, Position "off"...

  • Seite 42: Bedienung Verriegeln/Entriegeln

    Bedienung Deltapilot S FMB70 mit FOUNDATION Fieldbus ® Konfigurationsdaten von einem HistoROM /M-DAT in ein Gerät kopieren: Hinweis! Die Bedienung muss entriegelt sein. Gerät von der Versorgungsspannung trennen. ® ® HistoROM /M-DAT auf den Elektronikeinsatz stecken. In dem HistoROM /M-DAT sind Konfigurationsdaten von einem anderen Gerät gespeichert.

  • Seite 43: Bedienung Vor-Ort Über Dip-Schalter Verriegeln/Entriegeln

    Deltapilot S FMB70 mit FOUNDATION Fieldbus Bedienung Die Tabelle gibt einen Überblick der Verriegelungsfunktion: Verriegelung Anzeige/ Veränderung/Schreiben Entriegeln über über Lesen der über Parameter Vor-Ort- Fern- DIP-Schalter Vor-Ort- Fern- Anzeige bedienung Anzeige bedienung DIP-Schalter nein nein nein nein Vor-Ort-Anzeige nein...

  • Seite 44: Werkeinstellung (Reset)

    • Vom Werk durchgeführte kundenspezifische Parametrierungen bleiben auch nach einem Reset bestehen. Wenn Sie möchten, dass nach einem Reset die Parameter auf Werkswerte zurückge- setzt werden, setzen Sie sich bitte mit Endress+Hauser Service in Verbindung. • Nach einem Reset mit Code 7864 ist der OUT Value ggf. neu zu skalieren.
  • Seite 45 Deltapilot S FMB70 mit FOUNDATION Fieldbus Bedienung Resetcode Beschreibung und Auswirkung 7864 Total-Reset – Dieser Reset setzt folgende Parameter zurück: – Funktionsgruppe LAGEABGLEICH – Funktionsgruppe GRUNDABGLEICH – Funktionsgruppe ERWEIT. ABGLEICH – Funktionsgruppe LINEARISIERUNG (eine ggf. existierende Linearisierungstabelle wird gelöscht) – Gruppe AUSGANG –...

  • Seite 46: Inbetriebnahme

    Inbetriebnahme Deltapilot S FMB70 mit FOUNDATION Fieldbus Inbetriebnahme Warnung! • Liegt am Gerät ein Druck kleiner als der zugelassene minimale Druck an, werden nacheinander die Meldungen und "E120 Sensor Unterdruck" und "E727 Druckmessumformer übersteuert" ausgegeben. • Liegt am Gerät ein Druck größer als der zugelassene maximale Druck an, werden nacheinander die Meldungen "E115 Sensor Überdruck"...
  • Seite 47 Deltapilot S FMB70 mit FOUNDATION Fieldbus Inbetriebnahme Resource Block parametrieren Resource Block öffnen. Ggf. Verriegelung der Gerätebedienung aufheben. Siehe → ä 42, Kap. 5.7 "Bedienung ver- riegeln/entriegeln". Standardmäßig ist die Bedienung entriegelt. Ggf. Blockbezeichnung ändern. Werkeinstellung: RS_452B48100B-xxxxxxxxxxx Ggf. über den Parameter TAG_DESC dem Block eine Beschreibung zuweisen.

  • Seite 48: Inbetriebnahme Über Ein Ff-Konfigurationsprogramm

    Inbetriebnahme Deltapilot S FMB70 mit FOUNDATION Fieldbus Über die Parameter HI_HI_PRI, HI_PRI, LO_LO_PRI und LO_PRI die Alarmprioritäten festle- gen. Eine Protokollierung an das Feld-Hostsystem erfolgt nur bei einer Alarmpriorität größer 2. Über den Parameter MODE_BLK, Element TARGET den Blockmodus auf "Auto" setzen. Hier- für muss auch der Resource Block auf den Blockmodus "Auto"...

  • Seite 49: Lageabgleich

    Deltapilot S FMB70 mit FOUNDATION Fieldbus Inbetriebnahme Lageabgleich Bedingt durch die Einbaulage des Gerätes kann es zu einer Verschiebung des Messwertes kommen, d.h. bei leerem oder teilbefülltem Behälter zeigt der Messwert nicht Null an. Es werden zwei ver- schiedene Möglichkeiten für einen Lageabgleich angeboten.

  • Seite 50: Füllstandmessung

    Inbetriebnahme Deltapilot S FMB70 mit FOUNDATION Fieldbus Füllstandmessung 6.5.1 Informationen zur Füllstandmessung Hinweis! • Für die Betriebsarten Füllstand und Druck gibt es je ein Quick Setup-Menü, dass Sie durch die wichtigsten Grundfunktionen führt. → Für das Quick Setup-Menü "Füllstand" siehe → ä 52.

  • Seite 51: Übersicht Füllstandmessung

    Deltapilot S FMB70 mit FOUNDATION Fieldbus Inbetriebnahme 6.5.2 Übersicht Füllstandmessung Messaufgabe FÜLLSTANDS- Auswahl Beschreibung Anmerkung Anzeige der Messwerte WAHL/ Messgröße FÜLLSTANDSTYP Die Messgröße ist direkt FÜLLSTANDSWAHL: Über den Parameter – Abgleich mit Referenz- – Fehleingaben sind Die Messwertanzeige sowie proportional zum Füllstd.

  • Seite 52: Quick Setup-Menü Für Die Betriebsart Füllstand

    Inbetriebnahme Deltapilot S FMB70 mit FOUNDATION Fieldbus 6.5.3 Quick Setup-Menü für die Betriebsart Füllstand Hinweis! • Einige Parameter werden nur angezeigt, wenn andere Parameter entsprechend eingestellt wur- den. Zum Beispiel wird der Parameter ABGLEICH LEER nur in folgenden Fällen angezeigt: –...
  • Seite 53 Deltapilot S FMB70 mit FOUNDATION Fieldbus Inbetriebnahme Vor-Ort-Bedienung FieldCare LAGEKORREKTUR LAGEKORREKTUR Bedingt durch die Einbaulage des Gerätes kann es zu Bedingt durch die Einbaulage des Gerätes kann es zu einer Verschiebung des Messwertes kommen. Über den einer Verschiebung des Messwertes kommen. Über den Parameter LAGEKORREKTUR mit der Option "überneh-...

  • Seite 54: Druckmessung

    Inbetriebnahme Deltapilot S FMB70 mit FOUNDATION Fieldbus Druckmessung 6.6.1 Informationen zur Druckmessung Hinweis! • Für die Betriebsarten Druck und Füllstand gibt es je ein Quick Setup-Menü, dass Sie durch die wichtigsten Grundfunktionen führt. Mit der Einstellung im Parameter BETRIEBSART legen Sie fest, welches Quick Setup-Menü...
  • Seite 55 Deltapilot S FMB70 mit FOUNDATION Fieldbus Inbetriebnahme Vor-Ort-Bedienung FieldCare LAGESOLLWERT LAGESOLLWERT Bedingt durch die Einbaulage des Gerätes kann es zu Bedingt durch die Einbaulage des Gerätes kann es zu einer Verschiebung des Messwertes kommen. Über den einer Verschiebung des Messwertes kommen. Über den Parameter LAGESOLLWERT geben Sie den gewünsch-...

  • Seite 56: Parameter Out Skalieren

    Inbetriebnahme Deltapilot S FMB70 mit FOUNDATION Fieldbus Parameter OUT skalieren Im Analog Input Block kann der Eingangswert bzw. der Eingangsbereich gemäß den Automatisie- rungsanforderungen skaliert werden. Beispiel: Der Messbereich von 0...500 mbar (0...7,5 psi) soll auf 0...100% umskaliert werden. • Gruppe XD_SCALE wählen.

  • Seite 57: Wartung

    Deltapilot S FMB70 mit FOUNDATION Fieldbus Wartung Wartung ® Druckausgleich und GORE-TEX Filter (1) frei von Verschmutzungen halten. P01-FMB70xxx-17-xx-xx-xx-003 Außenreinigung Beachten Sie bei der Reinigung des Messgerätes folgendes: • Das verwendete Reinigungsmittel darf die Oberflächen und Dichtungen nicht angreifen. • Eine mechanische Beschädigung der Prozessmembrane z.B. durch spitze Gegenstände muss ver- mieden werden.

  • Seite 58: Störungsbehebung

    Fehlermeldungen generiert. → Für die Fehlermeldungen siehe → ä 66, Kap. 8.1.1 "Fehlermel- dungen Vor-Ort-Anzeige". • Für Unterstützung und weitere Informationen wenden Sie sich bitte an Endress+Hauser Service. • → Siehe auch Kap. 8.4, Kap. 8.5 und Kap. 8.6. Code...
  • Seite 59 Deltapilot S FMB70 mit FOUNDATION Fieldbus Störungsbehebung Code Meldungs- Meldung/ BLOCK Ursache Maßnahme Prio- typ/ Beschreibung ERROR ERROR rität NA 64 Value Value 110 (A110) Alarm B>Checksummenfehler – Während eines Schreibvorganges – Versorgungsspannung wieder her- im Konfigurations- wird die Versorgungsspannung stellen.
  • Seite 60 Störungsbehebung Deltapilot S FMB70 mit FOUNDATION Fieldbus Code Meldungs- Meldung/ BLOCK Ursache Maßnahme Prio- typ/ Beschreibung ERROR ERROR rität NA 64 Value Value 602 (W602) Warnung C>Linearisierungskurve – Die Linearisierungstabelle ist nicht – Linearisierungstabelle ergänzen nicht monoton steigend monoton steigend bzw.
  • Seite 61 Deltapilot S FMB70 mit FOUNDATION Fieldbus Störungsbehebung Code Meldungs- Meldung/ BLOCK Ursache Maßnahme Prio- typ/ Beschreibung ERROR ERROR rität NA 64 Value Value 707 (A707) Alarm B>X-WERT – Mindestens ein X-WERT – Abgleich neu durchführen. (Siehe (TAB_XY_VALUE) der (TYB_XY_VALUE) der Linearisie- auch Betriebsanleitung BA00303P, Lin-Tabelle außerhalb...
  • Seite 62 Störungsbehebung Deltapilot S FMB70 mit FOUNDATION Fieldbus Code Meldungs- Meldung/ BLOCK Ursache Maßnahme Prio- typ/ Beschreibung ERROR ERROR rität NA 64 Value Value 719 (A719) Alarm B>Y-WERT – Mindestens ein Y-WERT – Abgleich neu durchführen. (TAB_XY_VALUE) der (TYB_XY_VALUE) der Linearisie- (→...
  • Seite 63 Deltapilot S FMB70 mit FOUNDATION Fieldbus Störungsbehebung Code Meldungs- Meldung/ BLOCK Ursache Maßnahme Prio- typ/ Beschreibung ERROR ERROR rität NA 64 Value Value 728 (A728) Alarm B>RAM-Fehler – Störung auf der Hauptelektronik. – Gerät kurz von der Spannungsver- sorgung trennen.
  • Seite 64 Störungsbehebung Deltapilot S FMB70 mit FOUNDATION Fieldbus Code Meldungs- Meldung/ BLOCK Ursache Maßnahme Prio- typ/ Beschreibung ERROR ERROR rität NA 64 Value Value 740 (E740) Error C>Berechnungs-Über- – Betriebsart Füllstand: Der gemes- – Parametrierung prüfen und ggf. lauf, Fehlkonfiguration sene Druck hat den Wert für den Gerät neu abgleichen.
  • Seite 65 Deltapilot S FMB70 mit FOUNDATION Fieldbus Störungsbehebung Code Meldungs- Meldung/ BLOCK Ursache Maßnahme Prio- typ/ Beschreibung ERROR ERROR rität NA 64 Value Value 750 (A750) Alarm B>Konfiguration nicht – Über Bedienung wurden für die – Konfiguration überprüfen. erlaubt Konfiguration des Gerätes Auswah- –...

  • Seite 66: Fehlermeldungen Vor-Ort-Anzeige

    Störungsbehebung Deltapilot S FMB70 mit FOUNDATION Fieldbus Erklärung XD_ERROR und BLOCK_ERROR Meldungs- Code XD_ERROR XD_ERROR Text BLOCK BLOCK_ERROR Text PV Status VALUE ERROR Value Alarm General Error Other Bad Sensor Failure 707, 711, 713, 721, Calibration Error Output Failure Uncertain Config Error...

  • Seite 67: Verhalten Der Ausgänge Bei Störung

    Deltapilot S FMB70 mit FOUNDATION Fieldbus Störungsbehebung Verhalten der Ausgänge bei Störung Das Gerät unterscheidet zwischen den Meldungstypen: Alarm, Warnung und Fehler (Error). → Siehe folgende Tabelle und → ä 58, Kap. 8.1 "Meldungen". Ausgang A (Alarm) W (Warnung) E (Error: Alarm/Warnung) FOUNDATION Fieldbus Die jeweilige Prozessgröße wird mit dem...

  • Seite 68: Bestätigung Von Meldungen

    FieldCare: Menüpfad für ALARMHALTEZEIT und MODUS ALARMQUIT.: BEDIENMENÜ → DIAGNOSE → MELDUNGEN Reparatur Das Endress+Hauser Reparaturkonzept sieht vor, dass die Messgeräte modular aufgebaut sind und Reparaturen auch durch den Kunden durchgeführt werden können (siehe Kap. 8.6 "Ersatzteile"). Hinweis! • Bitte beachten Sie für zertifizierte Geräte das Kapitel "Reparatur von Ex-zertifizierten Geräten".

  • Seite 69: Ersatzteile

    Deltapilot S FMB70 mit FOUNDATION Fieldbus Störungsbehebung Ersatzteile Welche Ersatzteile für Ihr Messgerät erhältlich sind, ersehen Sie auf der Internetseite "www.endress.com". Gehen Sie dazu wie folgt vor: Seite "www.endress.com" anwählen, dann Land auswählen. Auf "Messgeräte" klicken Produktnamen im Eingabefeld "Produktnamen" eingeben Messgerät auswählen.

  • Seite 70: Rücksendung

    Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Messgerät zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestim- mungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsbe- rührend sind, in einer bestimmten Art und Weise umzugehen.

  • Seite 71: Technische Daten

    10.1 Menü Hinweis! • Auf den folgenden Seiten ist das gesamte Menü der Endress+Hauser-Parameter abgebildet. Einige Endress+Hauser-Parameter entsprechen FF-Standardparametern. Alle weiteren FF-Paramter las- sen sich nur über ein FF-Konfigurationsprogramm parametrieren (Siehe hierfür Betriebsanleitung BA303 "Cerabar S / Deltabar S / Deltapilot S, Beschreibung der Gerätefunktionen") •...
  • Seite 72 Anhang Deltapilot S FMB70 mit FOUNDATION Fieldbus MESSWERT GRUPPENAUSWAHL HERSTELLERANSICHT SPRACHE BETRIEBSART QUICK SETUP nur Betriebsart FÜLLSTANDSWAHL Füllstand BEDIENMENÜ ABGLEICH LAGEABGLEICH BETRIEBSART nur Deltabar S Druck Druck Füllstand Füllstand Durchfluss LAGEKORREKTUR LAGEKORREKTUR FÜLLSTANDSWAHL LAGEKORREKTUR LAGESOLLWERT LAGEKORREKTUR MAX. DURCHFLUSS LAGEKORREKTUR LAGESOLLWERT MAX.
  • Seite 73 Deltapilot S FMB70 mit FOUNDATION Fieldbus Anhang Service GRUNDABGLEICH BETRIEBSART Druck Füllstand Durchfluss EINHEIT DRUCK FÜLLSTANDSWAHL EINHEIT DRUCK BEN. EINHEIT P BEN. EINHEIT P Füllstd. Easy Druck Füllstd. Easy Höhe Füllstand Standard FAKT. BEN. EINH. P FAKT. BEN. EINH. P WERT DÄMPFUNG...
  • Seite 74 Anhang Deltapilot S FMB70 mit FOUNDATION Fieldbus Fortsetzung GRUNDABGLEICH Füllstand, Füllhöhe Volumen Masse siehe auch vorherige Seiten EINHEIT HÖHE EINHEIT VOLUMEN EINHEIT MASSE FÜLLSTANDSWAHL = Füllstand Standard BEN. EINHEIT V BEN. EINHEIT M BEN. EINHEIT H EINHEIT DRUCK FAKT. BEN. EINH. H FAKT.
  • Seite 75 Deltapilot S FMB70 mit FOUNDATION Fieldbus Anhang ERWEIT. ABGLEICH LINEARISIERUNG LINEARISIERUNG SUMMENZ.ABGLEICH nur Betriebsart nur Betriebsart nur Betriebsart Füllstand Füllstand Durchfluss (nur Deltabar S) Anzeige nur über Anzeige nur über Vor-Ort-Anzeige FieldCare Druck Füllstand Durchfluss TEMP. EINHEIT TEMP. EINHEIT TEMP. EINHEIT TANKINHALT MIN.
  • Seite 76 Anhang Deltapilot S FMB70 mit FOUNDATION Fieldbus ANZEIGE TRANSMITTERINFO FOUNDATION Fieldbus TRANSMITTERDATEN PROZESSANSCHLUSS SENSORDATEN INHALT HAUPTZEILE DEVICE ID SERIENNR. TRANSM. Pmax ANSCHLUSS SERIENNR SENSOR FORMAT HAUPTZEILE DEVICE REVISION SERIENNR. ELEKTR. TYP ANSCHLUSS LRL SENSOR DD REVISION PD-TAG MAT. ANSCHL. POS.
  • Seite 77 Deltapilot S FMB70 mit FOUNDATION Fieldbus Anhang PROZESSINFO BETRIEB PROZESSWERTE FUNCTION BLOCKS SCHLEPPZEIGER nur Deltabar S Druck Füllstand Durchfluss MESSWERT MESSWERT MESSWERT AI1 OUT VALUE ZÄHLER P > Pmax RÜCKSETZEN DRUCK GEMESSEN DRUCK GEMESSEN DRUCK GEMESSEN AI2 OUT VALUE MAXIMALER DRUCK BETRIEBSSTUNDEN DRUCK N.
  • Seite 78 Anhang Deltapilot S FMB70 mit FOUNDATION Fieldbus DIAGNOSE SIMULATION MELDUNGEN BENUTZERGRENZEN SIMULATION DIAGNOSE CODE Pmin PROZESS LETZTE DIAG. CODE Pmax PROZESS MODUS ALARMQUIT. Tmin PROZESS ALARM QUITTIEREN Tmax PROZESS RESET MELDUNGEN Anzeige nur über FieldCare MELDUNGSNR. AUSWAHL ALARME ALARMVERZÖGERUNG ALARMHALTEZEIT...

  • Seite 79: Index

    Deltapilot S FMB70 mit FOUNDATION Fieldbus Index Index Abschirmung........19 Quick Setup-Menü...
  • Seite 80 www.endress.com/worldwide BA00372P/00/DE/14.12 71161911 CCS/FM+SGML 9 71161911...
