3) Falls die Messung nur in einem oberen Teilbereich des Tanks erfolgen soll (E << Tankhöhe), so muss unter "Setup → Erweitertes Setup → Füll-
stand → Tank/Silo Höhe" die korrekte Tankhöhe eingegeben werden.
64
10.3 Füllstandmessung konfigurieren
1. Setup → Tag description (→  89)
 Messstellenbezeichnung eingeben.
2. Setup → Geräteadresse (→  89)
 Busadresse des Geräts eingeben (nur bei Software-Adressierung).
3. Setup → Längeneinheit (→  90)
 Längeneinheit wählen.
4. Setup → Behältertyp (→  90)
 Behältertyp wählen.
5. Setup → Max. Befüllgeschw. Feststoff (→  90)
 Maximal zu erwartende Befüllgeschwindigkeit wählen.
6. Setup → Max. Entleergeschw. Feststoff (→  91)
 Maximal zu erwartende Entleergeschwindigkeit wählen.
7. Setup → Abgleich Leer (→  91)
 Leerdistanz E angeben (Distanz vom Referenzpunkt R zur 0%-Marke)
8. Setup → Abgleich Voll (→  92)
 Volldistanz F angeben (Distanz von der 0%- zur 100%-Marke).
9. Setup → Füllstand (→  92)
 Anzeige des gemessenen Füllstands L.
10. Setup → Distanz (→  93)
 Anzeige der Distanz D zwischen Referenzpunkt R und Füllstand L.
11. Setup → Signalqualität (→  93)
 Anzeige der Signalqualität des ausgewerteten Füllstandechos.
12. Setup → Ausblendung → Bestätigung Distanz (→  95)
 Angezeigte Distanz mit tatsächlichem Wert vergleichen, um die Aufnahme einer
Störechoausblendungskurve zu starten.

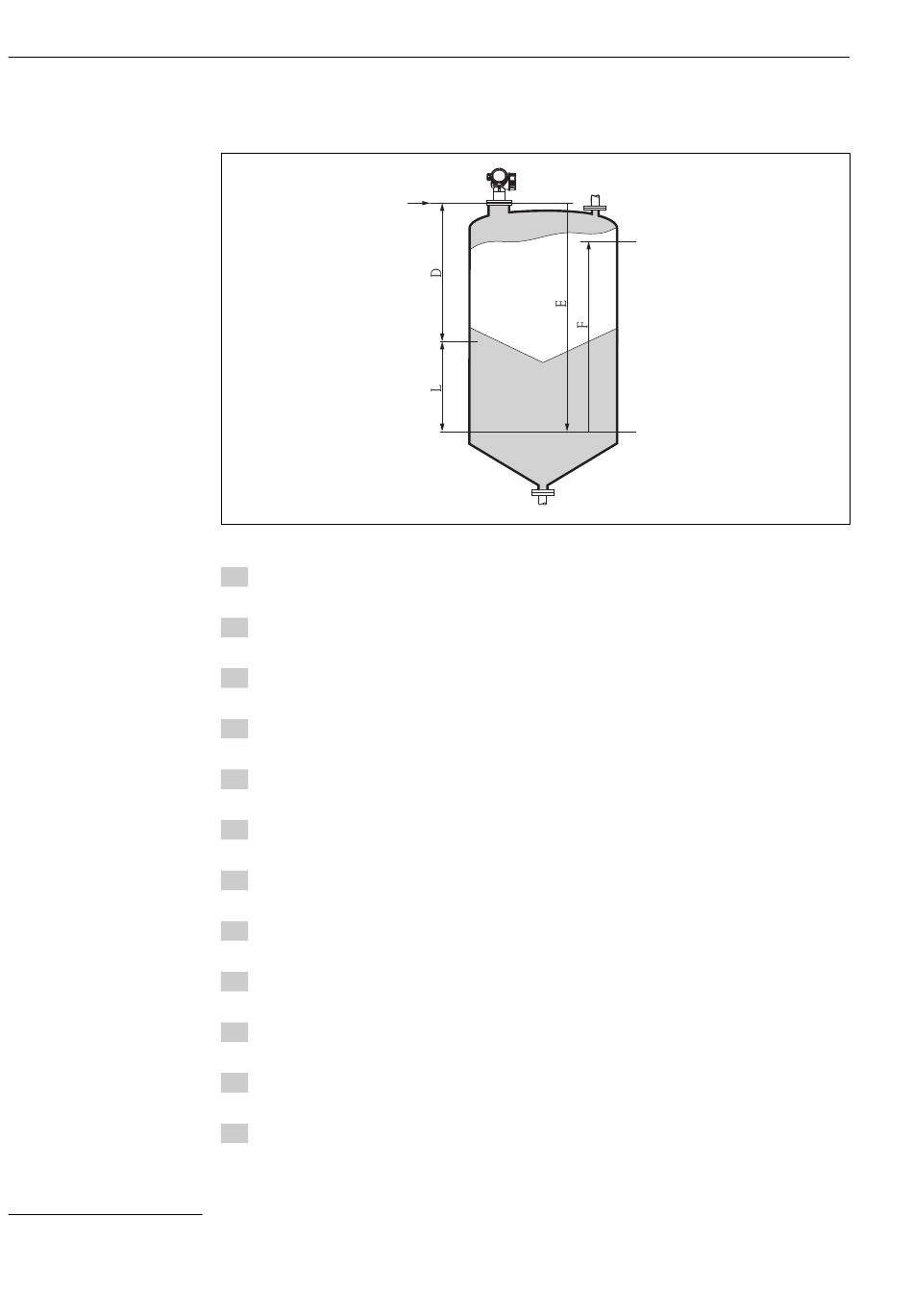

R
Micropilot FMR56, FMR57
100%
0%
3)
.
Endress+Hauser
A0016934
