Micropilot FMR56, FMR57
Endress+Hauser

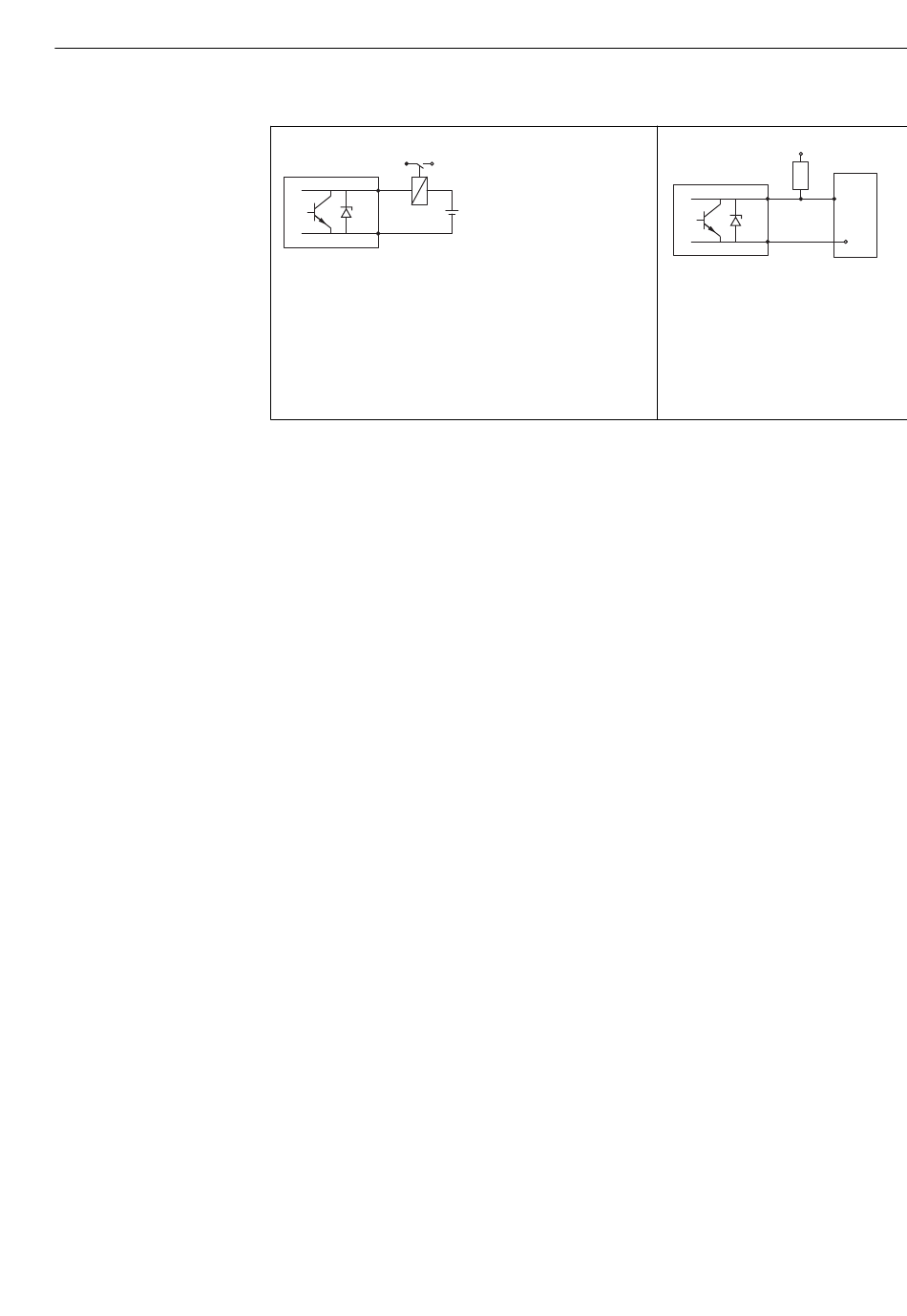

Beispiele zum Anschluss des Schaltausgangs
3+
+
-
4-
13
Anschluss eines Relais
Geeignete Relais (Beispiele):
• Halbleiterrelais: Phoenix Contact OV-24DC/480AC/5 mit Hut-
schienenträger UMK-1 OM-R/AMS
• Elektromechanisches Relais: Phoenix Contact PLC-
RSC-12DC/21
Elektrischer Anschluss
3+
4-
A0015909
14
Anschluss an einen Digitaleingang
1
Pull-up-Widerstand
2
Schalteingang
+
1
2
A0015910
39
