Micropilot FMR56, FMR57
Endress+Hauser

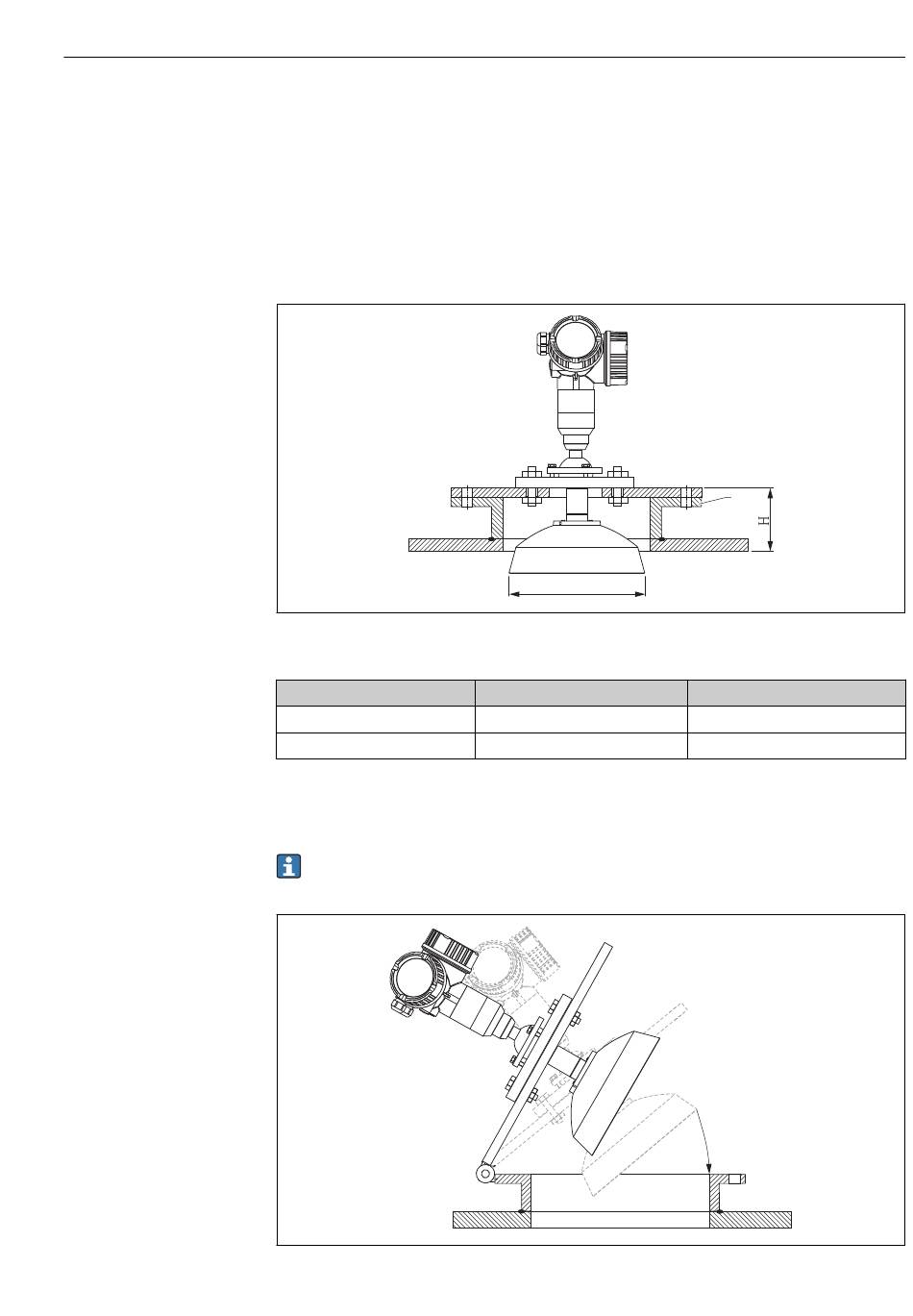

Beispiel für den Einbau mit kleinem Flansch
Wenn der Flansch kleiner ist als der Parabolreflektor, gibt es folgende Einbaumöglichkei-
ten:
• Standardeinbau (→  31)
Der Parabolreflektor muss dazu demontiert werden (→  32).
• Einbau mit schwenkbarem Flansch (→  31)
Standardeinbau
1 Stutzen
Antennengröße
200 mm (8 in)
250 mm (10 in)
1) ohne Antennenverlängerung
Einbau mit schwenkbarem Flansch
Bei schwenkbaren Flanschen ist die Länge der Antenne zu beachten.
øD
D
173 mm (6,81 in)
236 mm (9,29 in)
Montage
1
1)
H
< 50 mm (1,96 in)
< 50 mm (1,96 in)
A0018874
A0018878
