Anzeige- und Bedienelemente

7 Anzeige- und Bedienelemente

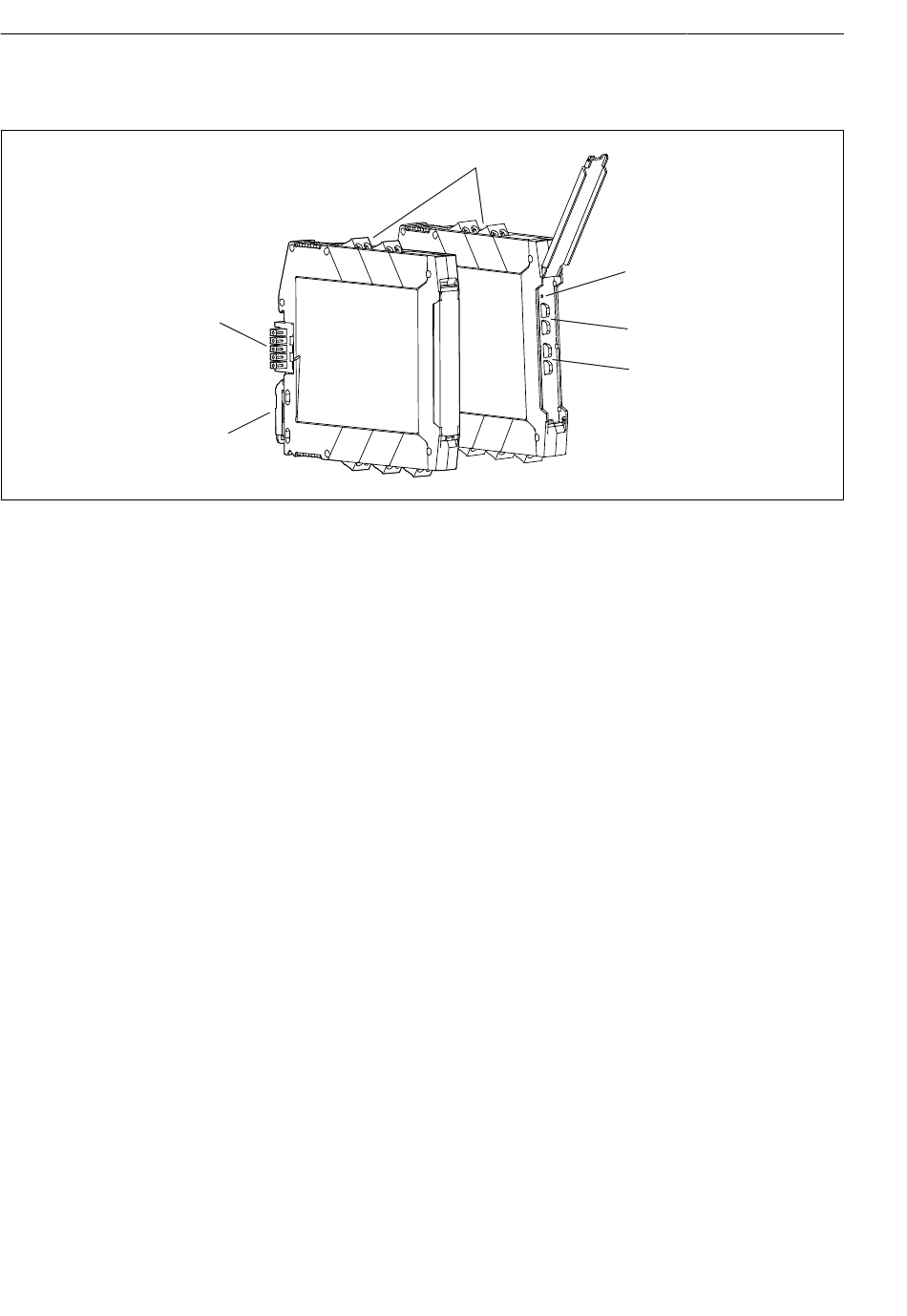

 5 Anzeige- und Bedienelemente
1 Steckbare Schraub- oder Push-in Anschlussklemme
2 LED grün "On" Spannungsversorgung
3 Anschlussösen zur HART Kommunikation (Kanal 1)
4 Anschlussösen zur HART Kommunikation (Kanal 2, Option)
5 Hutschienen-Clip für Tragschienenmontage
6 Tragschienen-Busverbinder (optional)
7.1

Bedienung vor Ort

7.1.1 Hardwareeinstellungen / Konfiguration
Am Gerät sind zur Inbetriebnahme keine manuellen Hardwareeinstellungen vorzunehmen.
Für den Anschluss von 2-/4-Leiter-Messumformern ist die unterschiedliche Klemmenbele-
gung zu beachten. Ausgangsseitig erfolgt eine Erkennung des angeschlossenen Systems und
eine automatische Umschaltung zwischen aktivem und passivem Betrieb.
8 Inbetriebnahme
8.1 Installationskontrolle
Vergewissern, dass alle Montage- und Anschlusskontrollen durchgeführt wurden, bevor das
Gerät in Betrieb genommen wird.
12
6
5
1
2
3
4
RN22
A0040188
