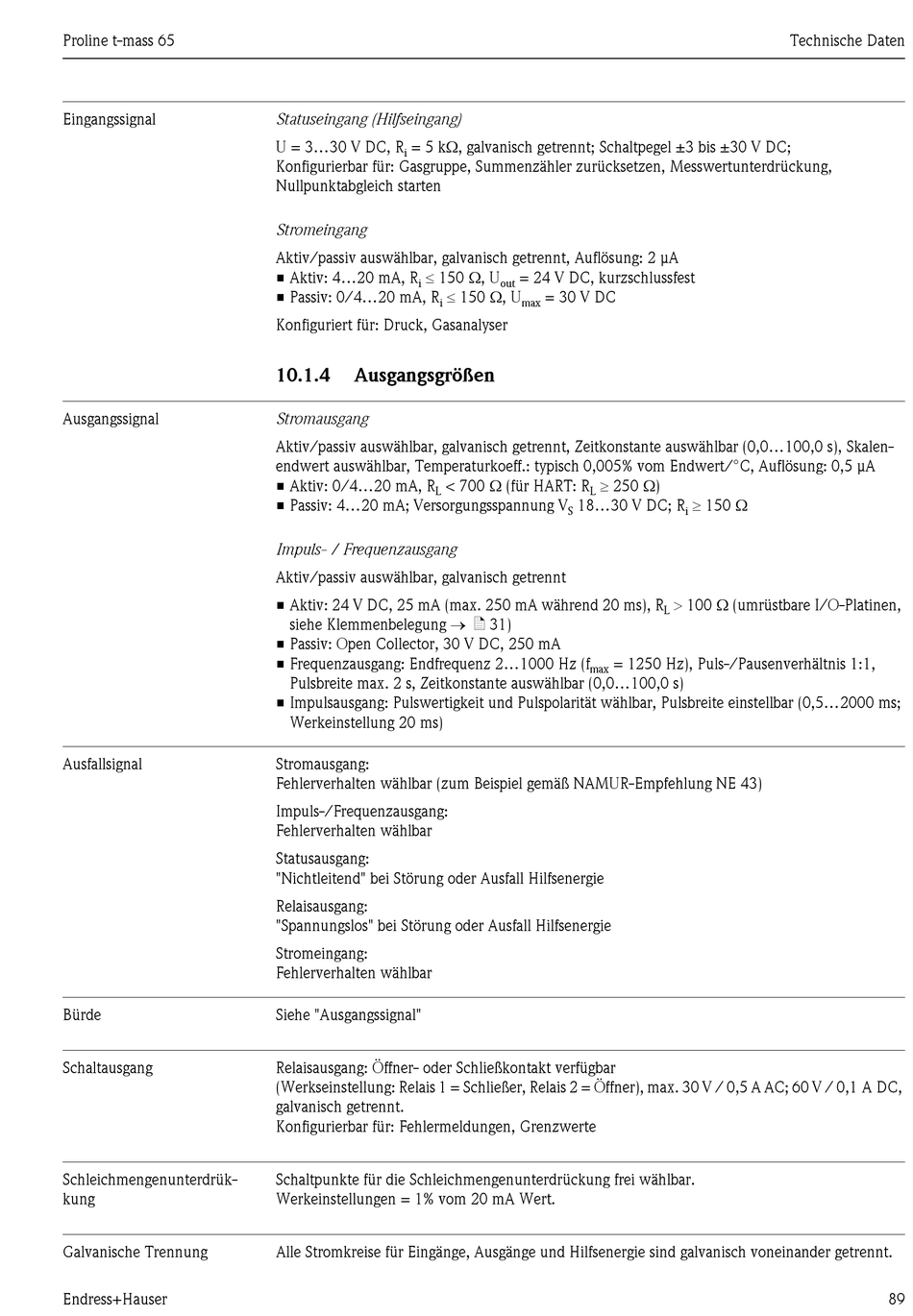

Proline t-mass 65
Eingangssignal
Ausgangssignal
Ausfallsignal
Bürde
Schaltausgang
Schleichmengenunterdrük-
kung
Galvanische Trennung
Endress+Hauser
Statuseingang (Hilfseingang)
U = 3...30 V DC, R
= 5 kΩ, galvanisch getrennt; Schaltpegel ±3 bis ±30 V DC;
i
Konfigurierbar für: Gasgruppe, Summenzähler zurücksetzen, Messwertunterdrückung,
Nullpunktabgleich starten
Stromeingang
Aktiv/passiv auswählbar, galvanisch getrennt, Auflösung: 2 μA
≤ 150 Ω, U
• Aktiv: 4...20 mA, R
i
≤ 150 Ω, U
• Passiv: 0/4...20 mA, R
i
Konfiguriert für: Druck, Gasanalyser
10.1.4
Ausgangsgrößen
Stromausgang
Aktiv/passiv auswählbar, galvanisch getrennt, Zeitkonstante auswählbar (0,0...100,0 s), Skalen-
endwert auswählbar, Temperaturkoeff.: typisch 0,005% vom Endwert/°C, Auflösung: 0,5 μA
< 700 Ω (für HART: R
• Aktiv: 0/4...20 mA, R
L
• Passiv: 4...20 mA; Versorgungsspannung V
Impuls- / Frequenzausgang
Aktiv/passiv auswählbar, galvanisch getrennt
• Aktiv: 24 V DC, 25 mA (max. 250 mA während 20 ms), R
siehe Klemmenbelegung → ä 31)
• Passiv: Open Collector, 30 V DC, 250 mA
• Frequenzausgang: Endfrequenz 2...1000 Hz (f
Pulsbreite max. 2 s, Zeitkonstante auswählbar (0,0...100,0 s)
• Impulsausgang: Pulswertigkeit und Pulspolarität wählbar, Pulsbreite einstellbar (0,5...2000 ms;
Werkeinstellung 20 ms)
Stromausgang:
Fehlerverhalten wählbar (zum Beispiel gemäß NAMUR-Empfehlung NE 43)
Impuls-/Frequenzausgang:
Fehlerverhalten wählbar
Statusausgang:
"Nichtleitend" bei Störung oder Ausfall Hilfsenergie
Relaisausgang:
"Spannungslos" bei Störung oder Ausfall Hilfsenergie
Stromeingang:
Fehlerverhalten wählbar
Siehe "Ausgangssignal"
Relaisausgang: Öffner- oder Schließkontakt verfügbar
(Werkseinstellung: Relais 1 = Schließer, Relais 2 = Öffner), max. 30 V / 0,5 A AC; 60 V / 0,1 A DC,
galvanisch getrennt.
Konfigurierbar für: Fehlermeldungen, Grenzwerte
Schaltpunkte für die Schleichmengenunterdrückung frei wählbar.
Werkeinstellungen = 1% vom 20 mA Wert.
Alle Stromkreise für Eingänge, Ausgänge und Hilfsenergie sind galvanisch voneinander getrennt.
= 24 V DC, kurzschlussfest
out
= 30 V DC
max
≥ 250 Ω)
L
18...30 V DC; R
S
L
= 1250 Hz), Puls-/Pausenverhältnis 1:1,
max
Technische Daten
≥ 150 Ω
i
> 100 Ω (umrüstbare I/O-Platinen,
89
