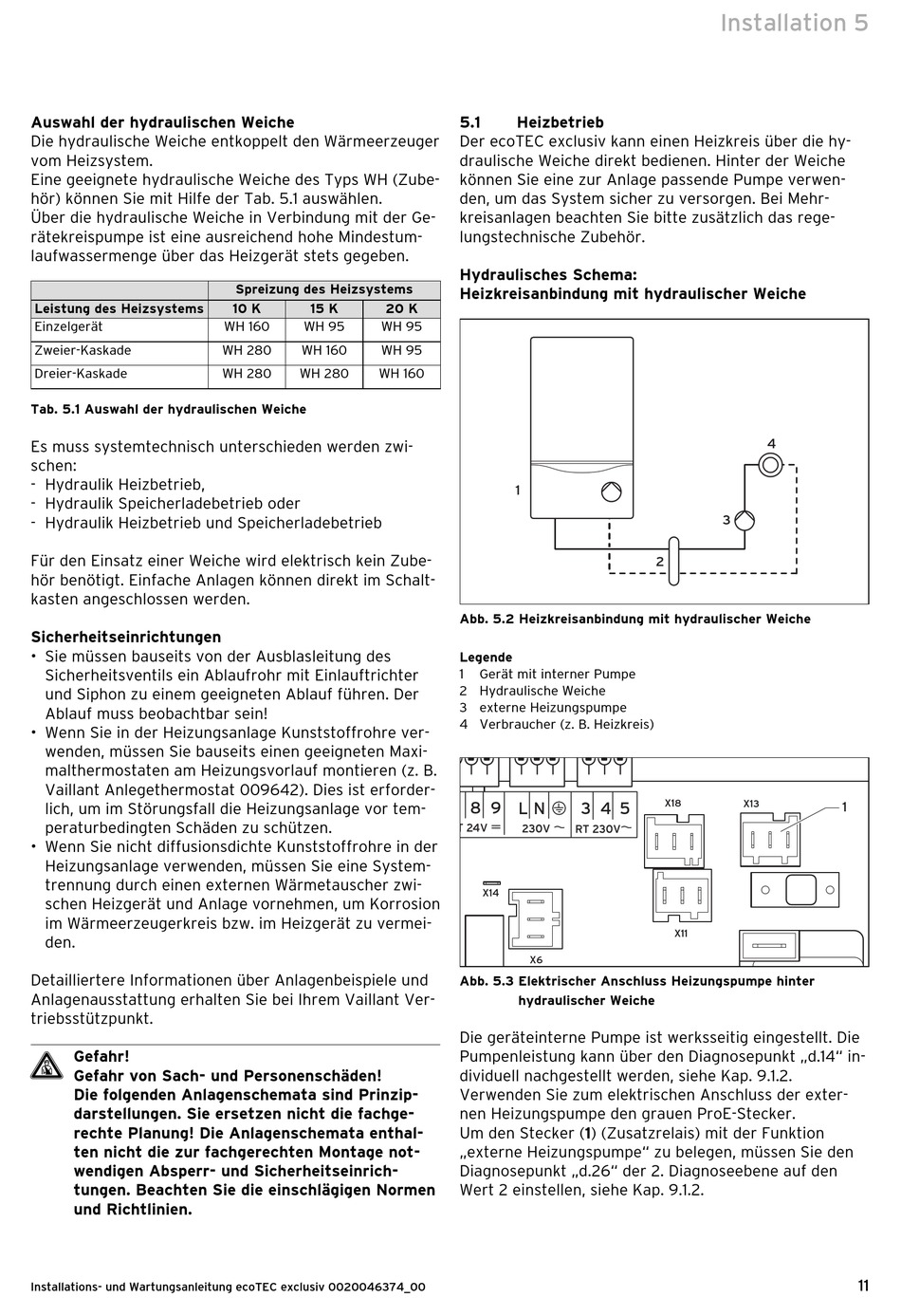

Auswahl der hydraulischen Weiche
Die hydraulische Weiche entkoppelt den Wärmeerzeuger
vom Heizsystem.
Eine geeignete hydraulische Weiche des Typs WH (Zube-
hör) können Sie mit Hilfe der Tab. 5.1 auswählen.
Über die hydraulische Weiche in Verbindung mit der Ge-
rätekreispumpe ist eine ausreichend hohe Mindestum-
laufwassermenge über das Heizgerät stets gegeben.
Leistung des Heizsystems
Einzelgerät
Zweier-Kaskade
Dreier-Kaskade
Tab. 5.1 Auswahl der hydraulischen Weiche
Es muss systemtechnisch unterschieden werden zwi-
schen:
- Hydraulik Heizbetrieb,
- Hydraulik Speicherladebetrieb oder
- Hydraulik Heizbetrieb und Speicherladebetrieb
Für den Einsatz einer Weiche wird elektrisch kein Zube-
hör benötigt. Einfache Anlagen können direkt im Schalt-
kasten angeschlossen werden.
Sicherheitseinrichtungen
• Sie müssen bauseits von der Ausblasleitung des
Sicherheitsventils ein Ablaufrohr mit Einlauftrichter
und Siphon zu einem geeigneten Ablauf führen. Der
Ablauf muss beobachtbar sein!
• Wenn Sie in der Heizungsanlage Kunststoffrohre ver-
wenden, müssen Sie bauseits einen geeigneten Maxi-
malthermostaten am Heizungsvorlauf montieren (z. B.
Vaillant Anlegethermostat 009642). Dies ist erforder-
lich, um im Störungsfall die Heizungsanlage vor tem-
peraturbedingten Schäden zu schützen.
• Wenn Sie nicht diffusionsdichte Kunststoffrohre in der
Heizungsanlage verwenden, müssen Sie eine System-
trennung durch einen externen Wärmetauscher zwi-
schen Heizgerät und Anlage vornehmen, um Korrosion
im Wärmeerzeugerkreis bzw. im Heizgerät zu vermei-
den.
Detailliertere Informationen über Anlagenbeispiele und
Anlagenausstattung erhalten Sie bei Ihrem Vaillant Ver-
triebsstützpunkt.
Gefahr!
d
Gefahr von Sach- und Personenschäden!
Die folgenden Anlagenschemata sind Prinzip-
darstellungen. Sie ersetzen nicht die fachge-
rechte Planung! Die Anlagenschemata enthal-
ten nicht die zur fachgerechten Montage not-
wendigen Absperr- und Sicherheitseinrich-
tungen. Beachten Sie die einschlägigen Normen
und Richtlinien.
Installations- und Wartungsanleitung ecoTEC exclusiv 0020046374_00
Spreizung des Heizsystems
10 K 15 K 20 K
WH 160 WH 95 WH 95
WH 280 WH 160 WH 95
WH 280 WH 280 WH 160
5.1

Heizbetrieb

Der ecoTEC exclusiv kann einen Heizkreis über die hy-
draulische Weiche direkt bedienen. Hinter der Weiche
können Sie eine zur Anlage passende Pumpe verwen-
den, um das System sicher zu versorgen. Bei Mehr-
kreisanlagen beachten Sie bitte zusätzlich das rege-
lungstechnische Zubehör.
Hydraulisches Schema:
Heizkreisanbindung mit hydraulischer Weiche
1
Abb. 5.2 Heizkreisanbindung mit hydraulischer Weiche
Legende
1 Gerät mit interner Pumpe
2 Hydraulische Weiche
3 externe Heizungspumpe
4 Verbraucher (z. B. Heizkreis)
8 9
L N 3 4 5
X14
X6
Abb. 5.3 Elektrischer Anschluss Heizungspumpe hinter
hydraulischer Weiche
Die geräteinterne Pumpe ist werksseitig eingestellt. Die
Pumpenleistung kann über den Diagnosepunkt „d.14" in-
dividuell nachgestellt werden, siehe Kap. 9.1.2.
Verwenden Sie zum elektrischen Anschluss der exter-
nen Heizungspumpe den grauen ProE-Stecker.
Um den Stecker (1) (Zusatzrelais) mit der Funktion
„externe Heizungspumpe" zu belegen, müssen Sie den
Diagnosepunkt „d.26" der 2. Diagnoseebene auf den
Wert 2 einstellen, siehe Kap. 9.1.2.
