4.1 Einführung

Allgemeines

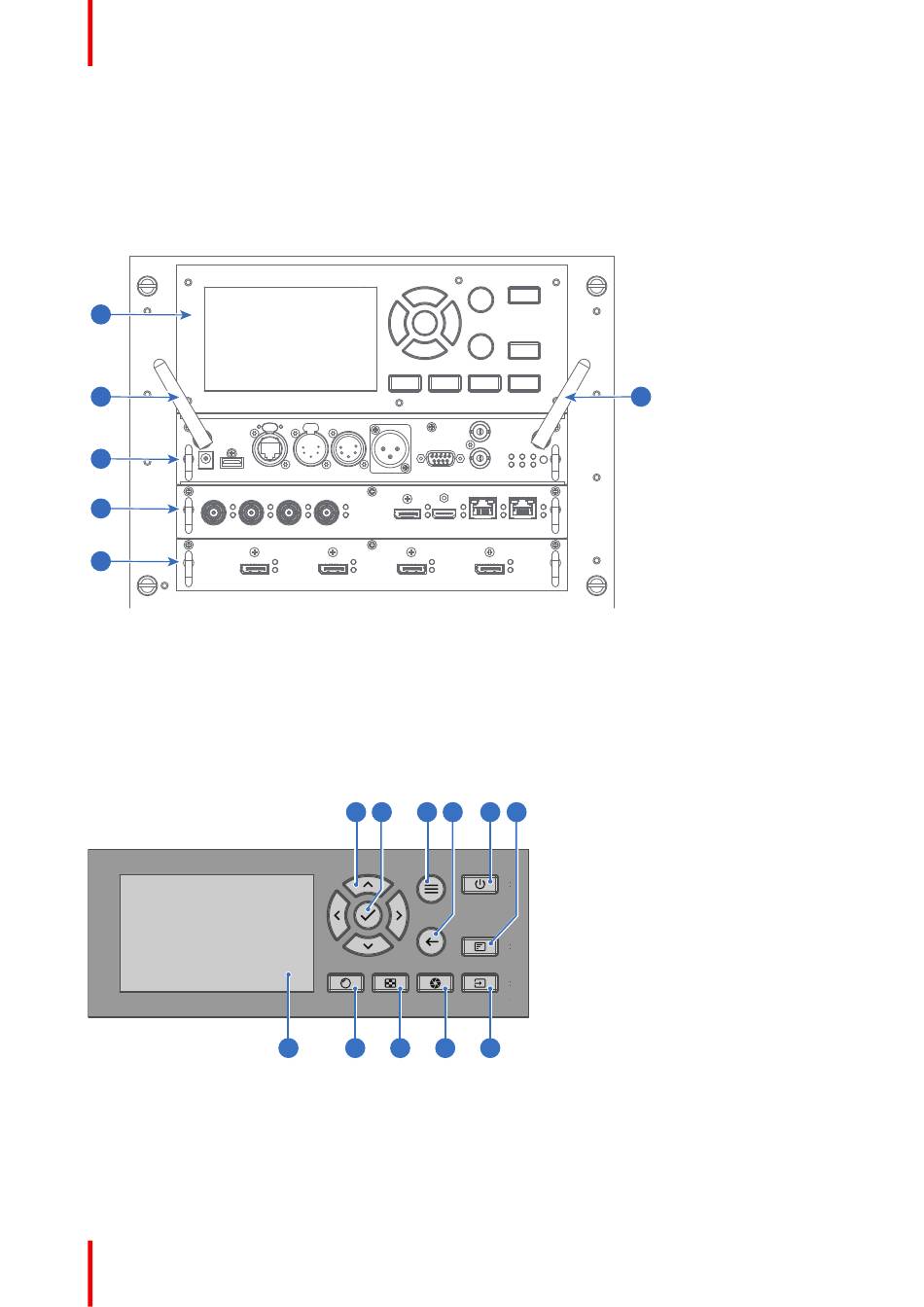

Das Eingangs- und Kommunikationsmodul besteht aus dem lokalen Tastenfeld mit LCD-Display (1), einem
Kommunikationsfeld (4) und einer Quad-Combo-Eingangsplatine (5). Der freie Eingangssteckplatz kann für
optionale Module verwendet werden (z. B. Quad DP 1.2 Eingangsplatine).
1
2
4
5
6
Abbildung 4–1
1

Lokales Tastenfeld und LCD-Display

2 Optionale Antenne für Wifi-Verbindung
3 Optionale Antenne für GSM

4.2 Lokales Tastenfeld und LCD-Display

Übersicht
Abbildung 4–2
1 Menünavigation
2 Menübestätigung, Taste „OK"
3 Öffnen/Schließen des Menüs
4 Menü „Zurück"
5 Ein-/Ausschalttaste
6 Projektor-OSD ein/aus
42 R5906112DE /12
1 2
11 10 9
UDX
4 Kommunikationsfeld
5 Quad Combo-Eingangsplatine
6 Freier Eingangssteckplatz (hier belegt mit der Quad DP1.2-
Eingangsplatine)
3 4 5 6
8 7
7 Eingangsauswahl
8 Öffnen/Schließen des Verschlusses
9 Testbild
10 Objektiveinstellung
11 LCD-Display
