Eingänge und Kommunikation
3.1 Einführung
Allgemeines
Die Eingangs- und Kommunikationsfunktionen des Projektors umfassen ein lokales Tastenfeld, ein
Kommunikationsfeld, das sich an der linken Seite befindet, und ein Anschlussfeld (Quellen und
Steuerungsverbindungen), das sich an der Rückseite befindet.
1

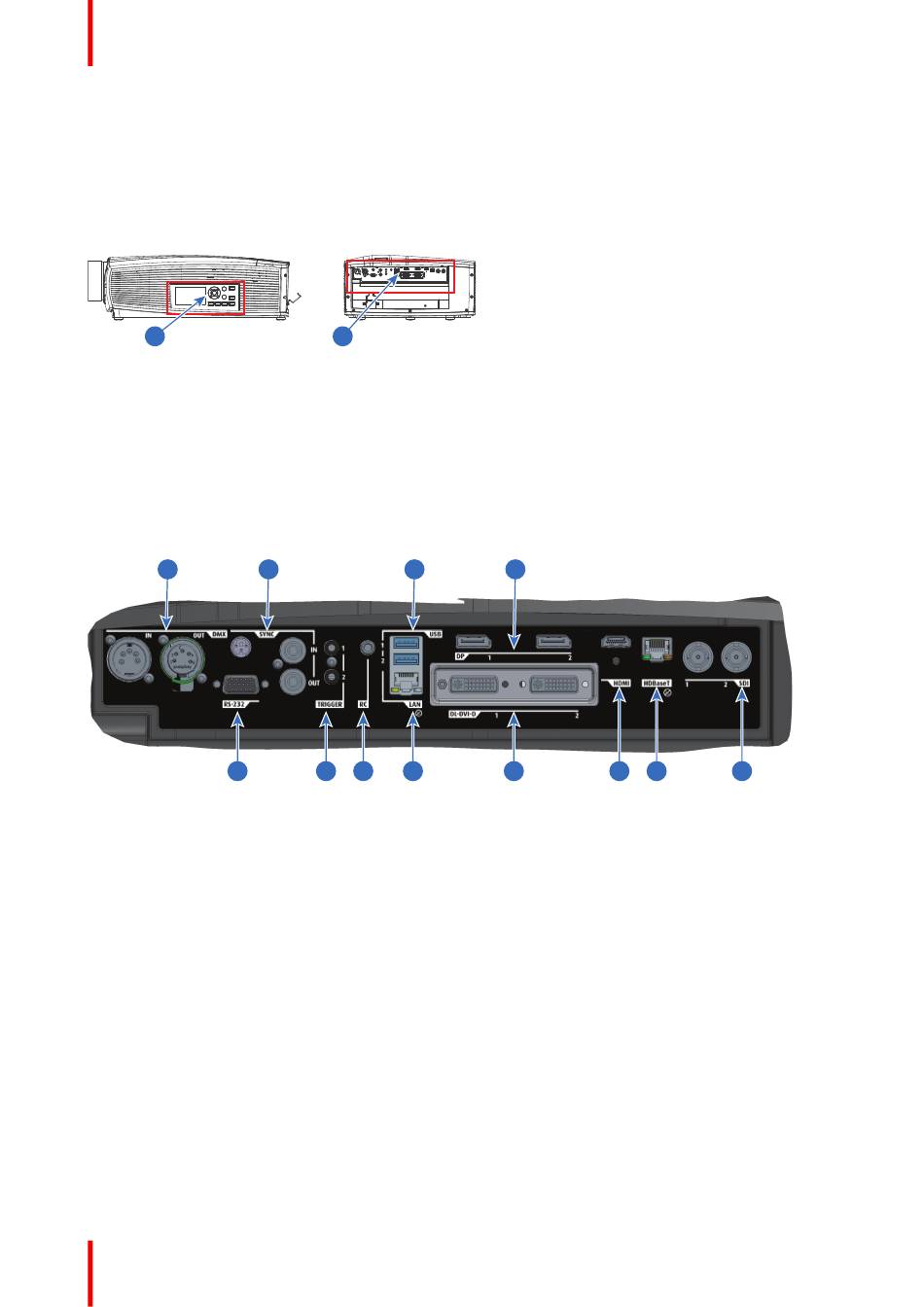

Abbildung 3-1
1
Lokales Tastenfeld und ein Kommunikationsfeld
2
Anschlussfeld
3.2 Anschlussfeld
Allgemeines
Projektorquellen und Steuerungsverbindungen befinden sich an der Rückseite des Projektors.
1
Abbildung 3-2
Nr. Name
Anzahl
1
DMX IN/
2
OUT
2
RS-232
1
3
Sync
3
4
Auslöser
2
28
R5906140DE /03
2
3
2
4
5
Beschreibung
DMX 512-Eingang / DMX 512-
Ausgang
9-poliger DB9-Anschluss
BNC Sync-Anschluss EIN/
AUS; Bidirektionaler Mini-DIN
(1x 3D-Sync-Ausgang und 2x
Sync-Ein-/Ausgang)
12 V Gleichstrom - 0,5 A
(6 W)
Medea
6
8
7
9
Zweck
Für die Projektorsteuerung. DMX-Anschlüsse
ermöglichen die Einrichtung eines
Kommunikationsbus zwischen verschiedenen
Geräten, um diese über eine Konsole zu steuern.
Für die Projektorsteuerung. Ermöglicht den
Anschluss einer kabelgebundenen
Fernbedienung und die Überwachung vieler
Projektorfunktionen, die in
Installationsumgebungen verwendet werden.
Für die Projektorsteuerung. Diese werden primär
für Installationen mit mehreren Projektoren
verwendet, bei denen eine Synchronisierung
zwischen den Geräten erforderlich ist.
Zur Steuerung der Peripheriegeräte, wie
motorisierten Leinwänden, Vorhängen usw. Der
Ausgang liefert eine Ausgabe von 12 V, wenn der
Projektor eingeschaltet wird. Beachten Sie auch
den Hinweis unten.
10
11
12
