Installation
1 Installation
1
1
In diesem Handbuch wird die Installation der GSM-Option
in einem Wechselrichter der Reihe FLX beschrieben.
Vor der Installation ist Folgendes bereitzuhalten:
•
GSM-Option (1), Antennenkabel (2) und Antenne
(3), siehe Abbildung 1.1
•
Handbuch
•
aktive SIM-Karte mit PIN-Code
1

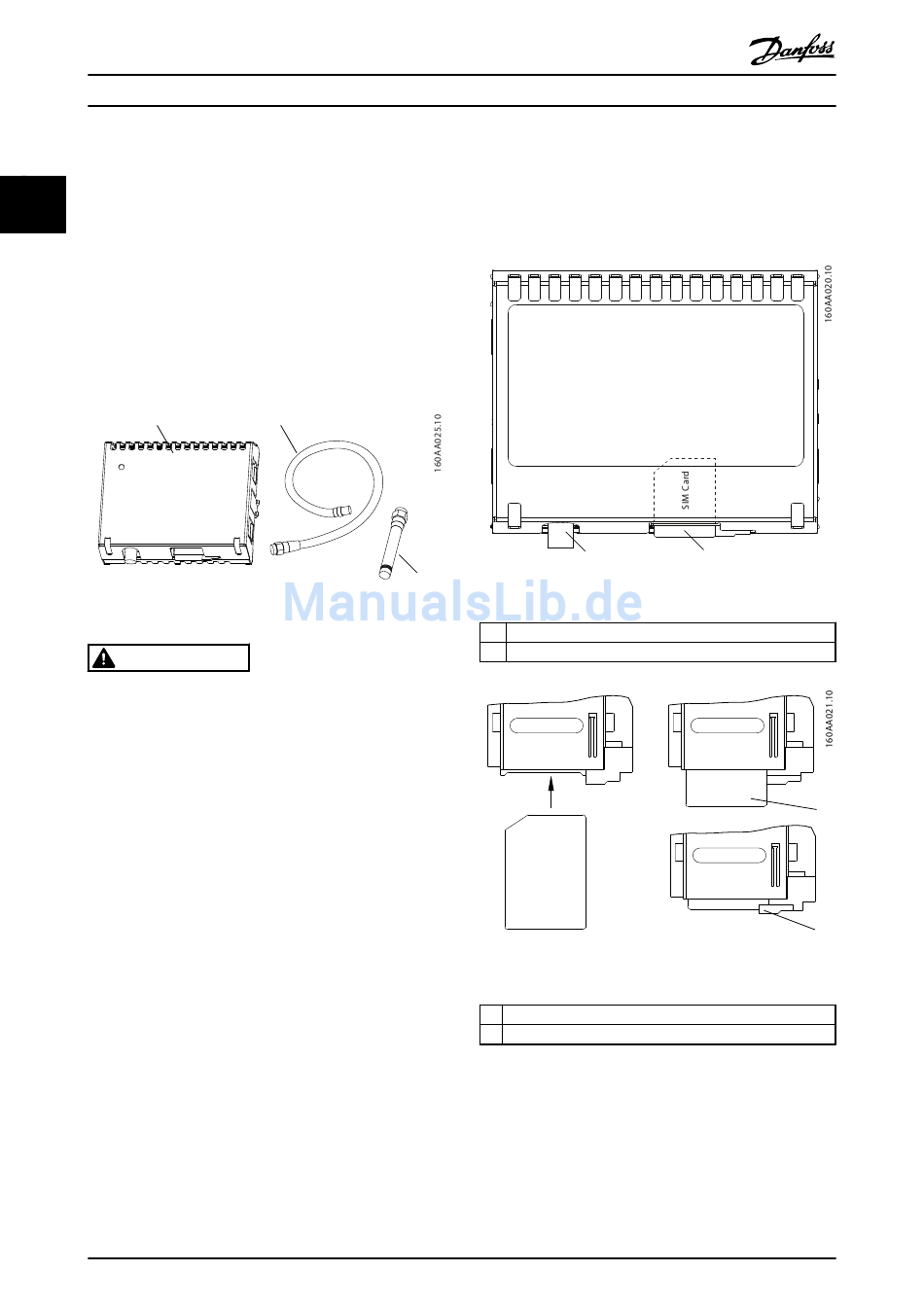

Abbildung 1.1 Lieferumfang des GSM-Option Kits
WARNUNG
Vor der Aufnahme von Arbeiten am Wechselrichter das AC-
Netz am Netzschalter und PV über den eingebauten PV-
Lastschalter (DC-Lasttrennschalter) abschalten. Nach jedem
Trennen der Verbindung zum Netz und zu den PV-
Paneelen mindestens 8 Minuten warten, bis der
Wechselrichter vollständig entladen ist, bevor die Arbeiten
fortgesetzt werden. Das Nichttrennen der Verbindung zum
AC-Netz und zur PV-Anlage sowie das Nichtabwarten der
vollständigen Entladung kann zu Verletzungen führen.
Der Wechselrichter erkennt die Option nur dann, wenn sie
im stromlosen Zustand installiert wird.
VORSICHT
Gehäuse der Option nicht öffnen oder aufbohren. Öffnen
oder Aufbohren kann zu Sachschäden führen.
1.1 Installation
Zur Installation der Option:
1.
Nehmen Sie die GSM-Option. Schieben Sie die
SIM-Karte in den Steckplatz mit der Bezeichnung
„SIM Card". Siehe Abbildung 1.2.
Schieben Sie die Karte bis zum Anschlag hinein.
Sichern Sie die Karte, indem Sie die Sperrschieber
2
2
3
L00410627_02_03
in die gesperrte Position verschieben. Siehe
Abbildung 1.3.
1
Abbildung 1.2 GSM-Option
1
Anschluss für Antennenkabel
2
Steckplatz für SIM-Karte
Abbildung 1.3 Einschieben und Verriegeln der SIM-Karte
1
SIM-Karte im Steckplatz
2
Sperrschieber in gesperrter Position
2.
Öffnen Sie am Wechselrichter die Abdeckung des
Installationsbereichs.
3.
Schieben Sie die GSM-Option in einen der beiden
Optionseinschübe (Optionseinschub 1 oder
Optionseinschub 2), siehe Abbildung 1.5. Lassen
Sie die Option auf beiden Seiten hörbar einrasten.
GSM
2
1
2
