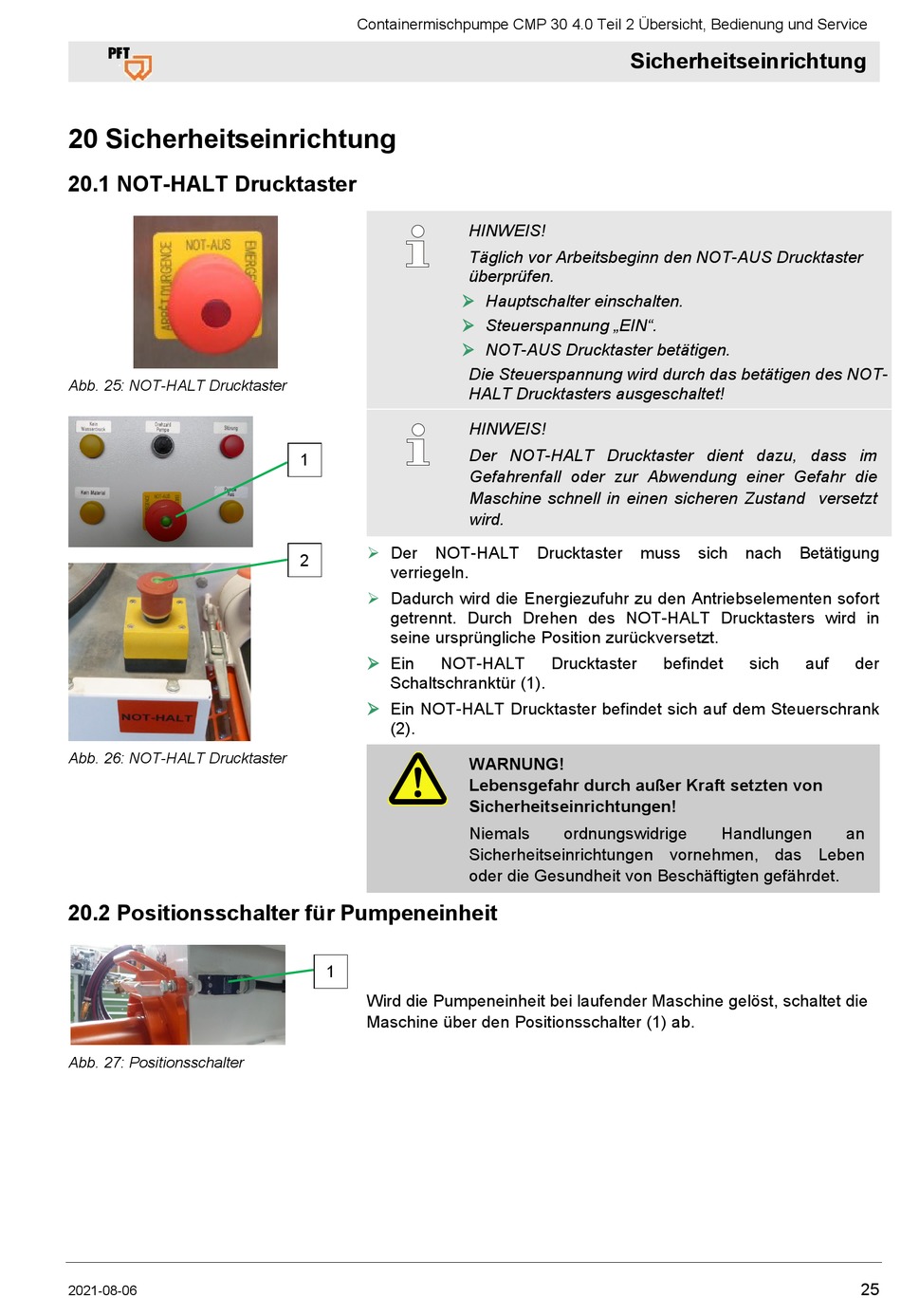

20 Sicherheitseinrichtung

20.1 NOT-HALT Drucktaster

Abb. 25: NOT-HALT Drucktaster
Abb. 26: NOT-HALT Drucktaster
20.2 Positionsschalter für Pumpeneinheit
Abb. 27: Positionsschalter
2021-08-06
Containermischpumpe CMP 30 4.0 Teil 2 Übersicht, Bedienung und Service
HINWEIS!
Täglich vor Arbeitsbeginn den NOT-AUS Drucktaster
überprüfen.



Die Steuerspannung wird durch das betätigen des NOT-
HALT Drucktasters ausgeschaltet!
HINWEIS!
Der NOT-HALT Drucktaster dient dazu, dass im
1
Gefahrenfall oder zur Abwendung einer Gefahr die
Maschine schnell in einen sicheren Zustand versetzt
wird.
Der NOT-HALT

2
verriegeln.
Dadurch wird die Energiezufuhr zu den Antriebselementen sofort

getrennt. Durch Drehen des NOT-HALT Drucktasters wird in
seine ursprüngliche Position zurückversetzt.
Ein NOT-HALT

Schaltschranktür (1).
Ein NOT-HALT Drucktaster befindet sich auf dem Steuerschrank

(2).
WARNUNG!
Lebensgefahr durch außer Kraft setzten von
Sicherheitseinrichtungen!
Niemals
Sicherheitseinrichtungen vornehmen, das Leben
oder die Gesundheit von Beschäftigten gefährdet.
1
Wird die Pumpeneinheit bei laufender Maschine gelöst, schaltet die
Maschine über den Positionsschalter (1) ab.
Sicherheitseinrichtung
Hauptschalter einschalten.
Steuerspannung „EIN".
NOT-AUS Drucktaster betätigen.
Drucktaster muss sich nach Betätigung
Drucktaster
ordnungswidrige
befindet sich auf
Handlungen
der
an
25
