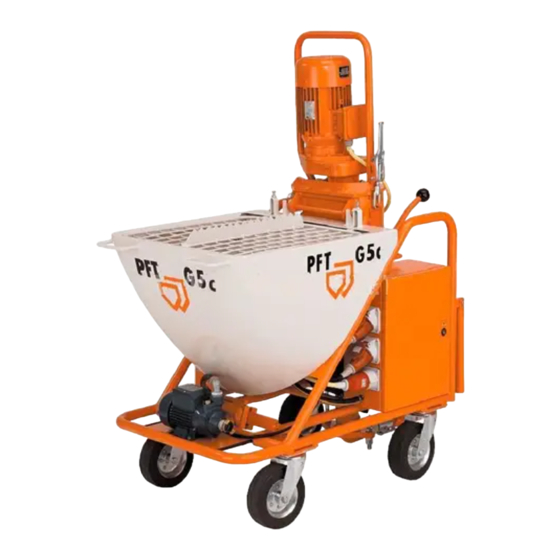

PFT G 5 c 400V DS Betriebsanleitung

Mischpumpe
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

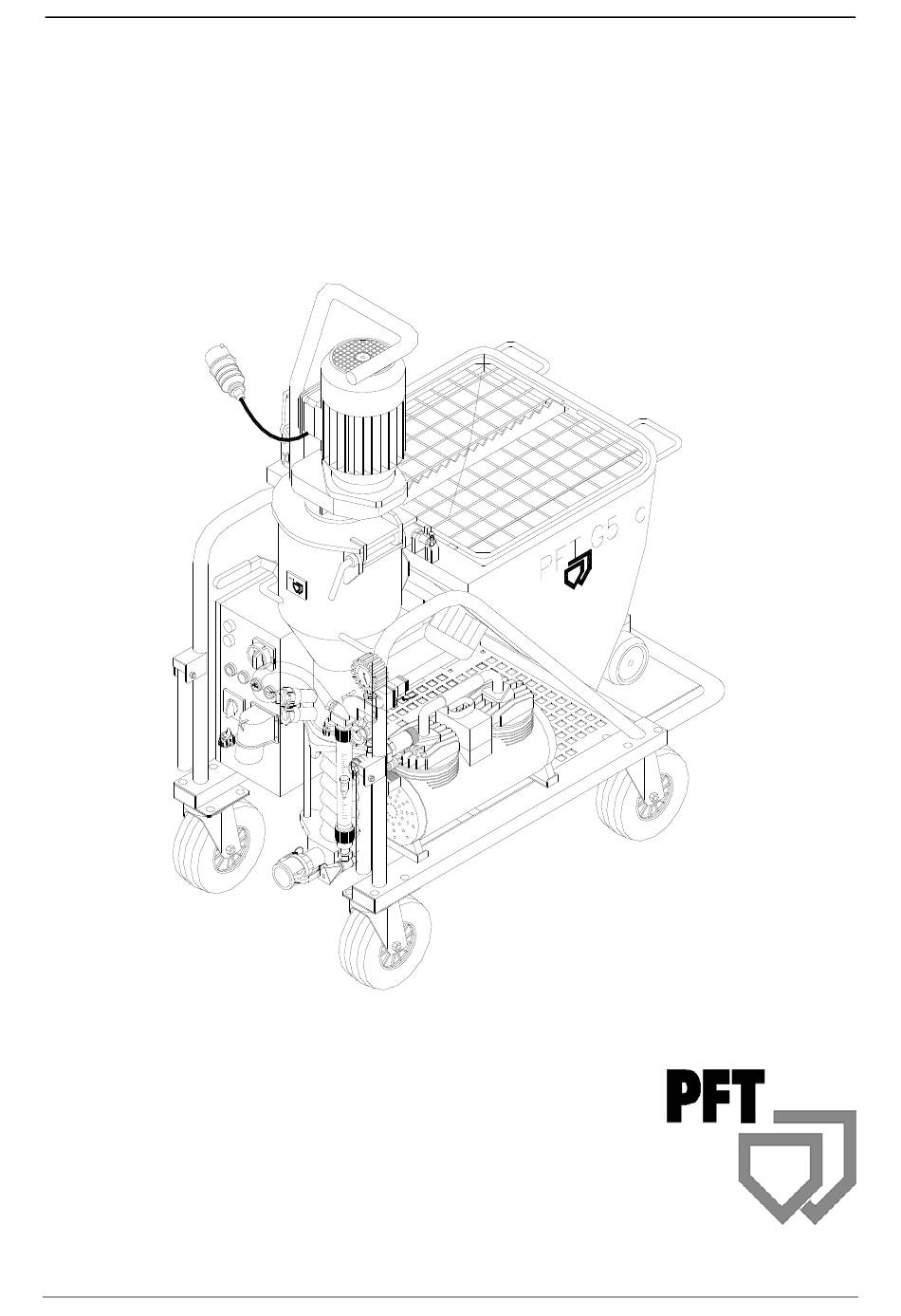

PFT G 5 C (A) Betriebsanleitung
Stand 01.2010
BETRIEBSANLEITUNG
(Artikelnummer der Bedienungsanleitung: 00 07 52 50)
(Artikelnummer der Maschine - Stückliste 00 02 35 13)
EG Konformitätserklärung
MISCHPUMPE
PFT G 5 c 400V DS
WIR SORGEN FÜR DEN FLUSS DER DINGE
Knauf PFT GmbH & Co.KG
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PFT G 5 c 400V DS

Inhaltszusammenfassung für PFT G 5 c 400V DS

  • Seite 1 Stand 01.2010 BETRIEBSANLEITUNG (Artikelnummer der Bedienungsanleitung: 00 07 52 50) (Artikelnummer der Maschine - Stückliste 00 02 35 13) EG Konformitätserklärung MISCHPUMPE PFT G 5 c 400V DS WIR SORGEN FÜR DEN FLUSS DER DINGE Knauf PFT GmbH & Co.KG...
  • Seite 2 Die Weitergabe dieser Druckschrift, auch in Auszügen, ist ohne unsere schriftliche Genehmigung verboten. Alle technischen Angaben, Zeichnungen usw. unterliegen dem Gesetz zum Schutz des Urheberrechts. Alle Rechte, Irrtümer und Änderungen bleiben uns vorbehalten. © by Knauf PFT GmbH & Co. KG Knauf PFT GmbH & Co.KG...
  • Seite 3 Glückwunsch zu Ihrem Kauf. Sie haben gut gewählt, da Sie Qualität eines Markenproduktes aus gutem Hause schätzen. Die Mischpumpe PFT G 5 C ist auf dem neuesten technischen Stand. Sie wurde so funktionsgerecht gestaltet, damit sie bei den rauhen Baustellenbedingungen ein treuer Helfer ist.

  • Seite 4: Inhaltsverzeichnis

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Inhaltsverzeichnis Inhaltsverzeichnis________________________________________________________________ 4 Bestimmungsgemäße Verwendung __________________________________________________ 6 Funktionsweise _________________________________________________________________ 6 EG Konformitätserklärung_________________________________________________________ 7 Allgemeine Sicherheitshinweise ____________________________________________________ 9 Grundlegende Sicherheitshinweise _________________________________________________ 10 Beschilderung__________________________________________________________________ 13 Übersicht G 5 C: Artikelnummer 00 02 35 13_________________________________________ 15 Übersicht Schaltschrank: Artikelnummer: 00 04 50 34__________________________________ 16...
  • Seite 5 PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Ersatzteilliste Getriebemotor ______________________________________________________ 39 Ersatzteilzeichnung Mischrohr ____________________________________________________ 40 Ersatzteilliste Mischrohr _________________________________________________________ 41 Ersatzteilzeichnung Schaltschrank: Artikelnummer 00 04 50 34 __________________________ 42 Ersatzteilliste Schaltschrank: Artikelnummer 00 04 50 34 _______________________________ 43 Ersatzteilzeichnung Schaltschrank: Artikelnummer 00 04 50 34 __________________________ 44 Ersatzteilliste Schaltschrank: Artikelnummer 00 04 50 34 _______________________________ 45 Ersatzteilzeichnung Wasserarmatur Art.

  • Seite 6: Bestimmungsgemäße Verwendung

    Stand 01.2010 Bestimmungsgemäße Verwendung Die PFT G 5 C ist eine kontinuierlich arbeitende Mischpumpe für fabrikmäßig vorgemischte und maschinengängige Werktrockenmörtel bis zu einer Korngröße von 3mm. Die PFT G 5 C kann auch zum pumpen von pastösen Materialien verwendet werden.

  • Seite 7: Eg Konformitätserklärung

    Bevollmächtigter für die Zusammenstellung der relevanten technischen Unterlagen: Dipl.-Wirtsch.-Ing. (FH) Michael Duelli, Einersheimer Straße 53, 97346 Iphofen. Die Technischen Unterlagen sind hinterlegt bei: Knauf PFT GmbH & Co.KG, Technische Abteilung, Einersheimer Straße 53, 97346 Iphofen. Iphofen, Dr. York Falkenberg Geschäftsführer...
  • Seite 8 PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Knauf PFT GmbH & Co.KG...

  • Seite 9: Allgemeine Sicherheitshinweise

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Allgemeine Sicherheitshinweise 1. Die Sicherheits- und Gefahrenhinweise an der Maschine müssen beachtet und in lesbarem Zustand gehalten werden! 2. Ein- Ausschaltvorgänge, Kontrollanzeigen Signallampen sind gemäß Bedienungsanleitung zu beachten. 3. Die Maschine ist standsicher auf einer ebenen Fläche aufzustellen und gegen ungewollte Bewegungen zu sichern.

  • Seite 10: Grundlegende Sicherheitshinweise

    Garantieanspruch erlischt. 24. Veränderungen an der Maschine sind nicht zulässig und führen dazu, dass jegliche Haftung durch die Knauf PFT GmbH & Co.KG ausgeschlossen wird. 25. Bei Pumpen und Mischpumpen sind zusätzlich noch folgende Sicherheitshinweise zu beachten: Bei Spritzarbeiten ist ein geeigneter Personenschutz zu tragen: Schutzbrille, Sicherheitsschuhe, Schutzbekleidung, Handschuhe, evtl.
  • Seite 11 PFT G 5 C (A) Betriebsanleitung Stand 01.2010 ACHTUNG! In der Betriebsanleitung werden folgende Benennungen bzw. Zeichen für besonders wichtige Angaben benutzt: ACHTUNG! Die Maschine ist nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewußt unter Beachtung der Betriebsanleitung zu benutzen! Insbesondere sind Störungen, die die Sicherheit beeinträchtigen können, umgehend zu beseitigen.
  • Seite 12 PFT G 5 C (A) Betriebsanleitung Stand 01.2010 ACHTUNG ! Der Arbeitsplatz des Benutzers muss sauber, ordentlich und frei von Gegenständen sein, die ihre Bewegungsfreiheit einschränken könnten. ACHTUNG ! Der Arbeitsplatz muss für die vorgesehenen Arbeiten entsprechend beleuchtet sein. Eine unzureichende oder übermäßige Beleuchtung kann mit gefährlich sein.

  • Seite 13: Beschilderung

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Beschilderung Die folgenden Symbole und Hinweisschilder befinden sich im Arbeitsbereich. Sie beziehen sich auf die unmittelbare Umgebung in der sie angebracht sind. WARNUNG! Verletzungsgefahr durch unleserliche Symbole! Im Laufe der Zeit können Aufkleber und Schilder verschmutzen oder auf andere Weise unkenntlich werden.
  • Seite 14 PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Gefahrstelle Warnung vor einer Gefahrstelle in Arbeitsräumen. Schutzhandschuhe zum Schutz der Hände vor Reibung, Abschürfungen, Einstichen oder tieferen Verletzungen sowie vor Berührung mit heißen Oberflächen. Betriebsanleitung beachten Den gekennzeichneten Gegenstand erst benutzen, nachdem die die Betriebsanleitung gelesen wurde.

  • Seite 15: Übersicht G 5 C: Artikelnummer 00 02 35 13

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Übersicht G 5 C: Artikelnummer 00 02 35 13 1. Mischpumpenmotor 2. Zellenrad 3. Schutzgitter mit Sackaufreißer 4. Materialbehälter 5. Wasserpumpe 6. Rahmen 7. Zellenradgetriebemotor 8. Luftkompressor 9. Pumpensystem TWISTER 10. Wasserarmatur 11.

  • Seite 16: Übersicht Schaltschrank: Artikelnummer: 00 04 50 34

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Übersicht Schaltschrank: Artikelnummer: 00 04 50 34 1. Kontrolllampe Störung 2. Kontrolllampe Drehrichtung 3. Hauptwendeschalter 4. Steckdose Kompressor 16A 5. Steckdose Wasserpumpe 16A 6. Schuko-Steckdose 230V, 16A Absicherung 7. Steckdose Mischpumpenmotor 8. Blindstecker 4-polig 9.

  • Seite 17: Übersicht Luftarmatur: Artikelnummer 00 02 06 11

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Übersicht Wasserarmatur: Artikelnummer 00 03 81 05 1. Wasser zum Mischrohr 2. Wasserentnahmeventil 3. Wasserdruckmanometer 4. Wassersicherheitsschalter 5. Wasserzulauf (Druckerhöhungspumpe) 6. Druckminderer 7. Magnetventil 8. Ablasshahn 9. Nadelventil 10. Wasserdurchflussmesser Knauf PFT GmbH & Co.KG...

  • Seite 18: Übersicht Luftarmatur: Artikelnummer 00 02

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Übersicht Luftarmatur: Artikelnummer 00 02 06 11 1. Luft vom Kompressor 2. Rückschlagventil 3. Kompressorabschaltung 4. Luftdruckmanometer 5. Luftdrucksicherheitsschalter 6. Luft zum Spritzgerät Knauf PFT GmbH & Co.KG...

  • Seite 19: Technische Daten

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Technische Daten Antrieb Pumpenmotor 5,5 kW Zellenradmotor 0,75 kW Drehzahl Pumpenmotor ca. 400 U/min Zellenradmotor ca. 28 U/min Stromaufnahme Pumpenmotor 11,5 A bei 400 V Zellenradmotor 2,2 A bei 400 V Stromanschluss...

  • Seite 20: Überprüfen Der Einstellwerte (Werkseinstellung)

    Mischermotor 5,5 kW 11,5 A Drehrichtung Die Mischpumpe PFT G 5 C ist mit einem Phasenfolgerelais ausgestattet, welches die Maschine bei falscher Drehrichtung sperrt. Bei Rechtsdrehfeld muß das Sternrad im Uhrzeigersinn drehen. Bei falscher Drehrichtung Hauptwendeschalter in Nullstellung. Durch Schieben des seitlich überstehenden Wahlblättchens zur anderen Seite wird die Drehrichtung geändert.
  • Seite 21  Neue Pumpenteile sollten vor und nach dem ersten Spritzgang, bei einer Förderschlauchlänge von 10m, einen Förderdruck von 30bar bringen und einen Rückstaudruck von 14bar halten. Um den Rückstaudruck zu kontrollieren, empfehlen wir, den PFT-Druckprüfer mit Kupplung und Ablasshahn zu verwenden.

  • Seite 22: Kontrollieren Des Förder- Und Rückstaudruckes

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Kontrollieren des Förder- und Rückstaudruckes  10 m Förderschlauch anschließen.  Am Schlauchende einen Druckprüfer mit Ablasshahn ankuppeln. (Artikelnummer 20 21 68 02)  Kugelventil des Druckprüfers öffnen.  Maschine einschalten und nur mit Wasser laufen lassen (ohne Trockenmaterial), bis Wasser am Ablasshahn austritt (der Schlauch ist jetzt entlüftet).

  • Seite 23: Inbetriebnahme Der Maschine

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Inbetriebnahme der Maschine Feststellrolle vor Inbetriebnahme der Maschine arretieren  Wasserleitungsanschluss mit ¾“ Schlauch herstellen. Zuleitung öffnen, um die Schlauchleitung zu entlüften und von Verschmutzungen zu reinigen. Zuleitung wieder schließen.  Wasserschlauch am Wassereingang bzw. an der Wasserpumpe anschließen...

  • Seite 24: Betrieb Als Mischpumpe

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Betrieb als Mischpumpe Schaltschrank mit Strom versorgen Hauptwendeschalter (1) auf Stellung I Wasservorlauftaste (2) betätigen (Wasserpumpe läuft) ACHTUNG! Die Wasserversorgung der G 5 C kann auch aus einem Wasserfass erfolgen. Dabei ist zu beachten, dass ein Saugkorb mit Filtersieb (Artikelnr.00 00 69 06) und eine Druckerhöhungspumpe vorgeschaltet...
  • Seite 25 PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Zur Inbetriebnahme muß der grüne Drucktaster „Betrieb EIN“ wieder betätigt werden. Zellenradschalter kurz auf "Hand" schalten. Das Zellenrad kann auf die Stellungen HAND Zellenrad läuft immer bei angeschlossener und eingeschalteter Maschine. In dieser Stellung kann der Mischzone, bei stehender Pumpe, Material beigegeben werden.
  • Seite 26 PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Roten Drucktaster „Betrieb AUS“ betätigen (Maschine bleibt stehen). Luftschlauch an Luftarmatur und Spritzgerät ankuppeln. Mörtelschlauch am Spritzgerät anschließen. Alle benötigten Mörtelschläuche miteinander verbinden Vermeidung von Stopfern mit Wasser durchspülen (Wasser nicht in den Schläuchen...

  • Seite 27: Mörtelkonsistenz

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Durch Öffnen und Schließen des Lufthahns am Spritzgerät kann die Maschine nun ein- und ausgeschaltet werden. HINWEIS: Wird ohne Luft gearbeitet (z.B. beim Pumpen von Fließestrich) so wird die Maschine über eine 42V-Fernsteuerung ein- und ausgeschaltet. Hierzu muß...

  • Seite 28: Maßnahmen Bei Arbeitsende / Reinigung

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Maßnahmen bei Arbeitsende / Reinigung ACHTUNG! Vor Demontage der Schneckenpumpe und Öffnen des Motorkippflansches muß unbedingt darauf geachtet werden, daß Pumpe und Schläuche drucklos sind. Bei Arbeitsende Materialzufuhr (Zellenrad) abschalten, Zellenradschalter (1) auf Stellung "0" drehen Mischrohr leerfahren.
  • Seite 29 PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Gereinigtem Mischwendel einbauen. Beim Einbau des Mischwendel auf richtigen Sitz am Rotor und an der Mitnehmerklaue achten! Motorkippflansch zuklappen und mit Schnellverschluss arretieren. Zur Reinigung werden die Schläuche inklusive Mörteldruckmanometer am Wasserentnahmeventil mit Hilfe des Putzstücks (im Werkzeugbeutel) angeschlossen.

  • Seite 30: Beseitigen Von Schlauchverstopfern

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Beseitigen von Schlauchverstopfern Gemäß Unfallverhütungsvorschrift der Bauberufsgenossenschaft müssen die mit dem Beseitigen von Verstopfungen beauftragten Personen aus Sicherheitsgründen eine Schutzbrille tragen und sich so aufstellen, daß sie von austretendem Mörtel nicht getroffen werden.

  • Seite 31: Maßnahmen Bei Wasserausfall

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Zugankerschrauben lösen, Pumpe entfernen, Rotor aus dem Stator herausdrücken und sorgfältig reinigen. Druckflansch oder Nachmischer (ROTOMIX oder ROTOQUIRL) reinigen. Mit Wasser und Spachtel die Mischzone und den Mischwendel säubern. Anschließend die Pumpe komplett zusammenbauen und betriebsbereit herrichten Maßnahmen bei Wasserausfall...

  • Seite 32: Transport

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Transport Zuerst Hauptstromkabel ziehen, danach alle anderen Kabelverbindungen lösen. Wasserzuleitungen entfernen. Die G 5 C besteht aus zwei Einheiten (Mischrohr, Materialbehälter), die separat transportiert werden können ACHTUNG! Vor dem Öffnen der Kupplungen sicherstellen, daß die Schläuche drucklos sind (Anzeige am Mörteldruckmanometer beachten)

  • Seite 33: Arretierungshebel Einstelle

    Trockenmaterial mit Hilfe der pneumatischen Förderanlage PFT SILOMAT. PFT Übergabehaube G 5 kpl. (Artikelnummer 00 04 03 32) Die PFT Übergabehaube dient zur Beschickung der Mischpumpe PFT G 5 C direkt vom Silo / Container mit Trockenmaterial. Bei Leermeldung im Materialbehälter wird die Mischpumpe über die Fernsteuersteckdose...

  • Seite 34: Störung - Ursache - Abhilfe

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Störung – Ursache - Abhilfe Abhilfe Störung Ursache Maschine läuft nicht an! Wasser - Wasserzuleitung überprüfen Wasserdruck zu niedrig - - Schmutzfängersiebe säubern Manometer zeigt weniger als 2,2bar - Druckerhöhungspumpe anschalten Maschine läuft nicht an!
  • Seite 35 PFT G 5 C (A) Betriebsanleitung Stand 01.2010 - Luftdrucksicherheitsschalter verstellt - Luftdrucksicherheitsschalter Maschine schaltet nicht ab oder defekt einstellen - Luftschlauch defekt oder Dichtungen - Luftschlauch auswechseln oder defekt Kompressor überprüfen - Lufthahn am Spritzgerät defekt - Kompressor bringt zu wenig Leistung...

  • Seite 36: Ersatzteilzeichnung Materialbehälter Und Rahmen

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Ersatzteilzeichnung Materialbehälter und Rahmen Knauf PFT GmbH & Co.KG...

  • Seite 37: Ersatzteilliste Materialbehälter Und Rahmen

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Ersatzteilliste Materialbehälter und Rahmen Pos. Anz. Art.-Nr. Bezeichnung 00 07 27 90 Zellenradmutter M24 verzinkt 00 04 64 73 Zellenrad G 5 tiefgezogen RAL 9002 20 10 18 10 Zellenradbefestigungsteller 00 00 73 61 Schutzgitter G 5 20 20 61 00 Skt.Schraube M8 x 20 DIN 933 verzinkt...

  • Seite 38: Ersatzteilzeichnung Getriebemotor

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Ersatzteilzeichnung Getriebemotor Knauf PFT GmbH & Co.KG...

  • Seite 39: Ersatzteilliste Getriebemotor

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Ersatzteilliste Getriebemotor Pos. Anz. Art.-Nr. Bezeichnung 00 04 67 95 Getriebemotor ZF38 5,5kW 400U/min mit Neigungsschalter RAL 2004 20 42 41 03 Motoranschlusskabel 1,9m mit CEE-Stecker 6h rot Ringöse 5mm 20 42 88 00 CEE-Stecker 7 x 16A 6h rot Nr. 742 00 04 80 15 Verschlusskappe PVC 1“...

  • Seite 40: Ersatzteilzeichnung Mischrohr

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Ersatzteilzeichnung Mischrohr Knauf PFT GmbH & Co.KG...

  • Seite 41: Ersatzteilliste Mischrohr

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Ersatzteilliste Mischrohr Pos. Anz. Art.-Nr. Bezeichnung 20 10 06 50 Mischrohr G 4/G 5 mit Wechselflansch RAL 2004 20 10 09 00 Dichtung Kippflansch G4 Moosgummi 20 x 15 x 750 20 10 10 10 Klappsplint D 4,5 mit Ring...

  • Seite 42: Ersatzteilzeichnung Schaltschrank: Artikelnummer 00 04 50 34

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Ersatzteilzeichnung Schaltschrank: Artikelnummer 00 04 50 34 Knauf PFT GmbH & Co.KG...

  • Seite 43: Ersatzteilliste Schaltschrank: Artikelnummer 00 04 50 34

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Ersatzteilliste Schaltschrank: Artikelnummer 00 04 50 34 Pos. Anz. Art.-Nr. Bezeichnung 00 04 50 35 Leergehäuse G 5 c RAL9002 00 00 93 71 Motorschutzschalter 0-16 PKZM 10-16A 00 00 93 70 Motorschutzschalter 1,6-2,5A PKZM 0-2,5 20 44 66 10 Luftschütz DIL EM 10 42V 50Hz/48V 60Hz...

  • Seite 44: Ersatzteilzeichnung Schaltschrank: Artikelnummer 00 04 50 34

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Ersatzteilzeichnung Schaltschrank: Artikelnummer 00 04 50 34 Knauf PFT GmbH & Co.KG...

  • Seite 45: Ersatzteilliste Schaltschrank: Artikelnummer 00 04 50 34

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Ersatzteilliste Schaltschrank: Artikelnummer 00 04 50 34 Pos. Anz. Art.-Nr. Bezeichnung 00 04 50 34 Schaltschrank G 5 c 5,5/0,75kW RAL9002 00 10 21 36 Kontrolllampe LED 48V AC/DC rot 00 10 21 37 Kontrolllampe LED 28V AC/DC gelb 20 45 52 00 Hauptwendeschalter 20 45 52 01 Knebel für Hauptwendeschalter Art.455200...

  • Seite 46: Ersatzteilzeichnung Wasserarmatur Art. Nr. 00 03 81 05

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Ersatzteilzeichnung Wasserarmatur Art. Nr. 00 03 81 05 Knauf PFT GmbH & Co.KG...

  • Seite 47: Ersatzteilliste Wasserarmatur

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Ersatzteilliste Wasserarmatur Pos. Anz. Art.-Nr. Bezeichnung 00 03 81 05 Wasserarmatur G 5 c kpl. 100-1000 l/h RAL2004 20 20 12 00 Geka-Kupplung 3/4" IG 20 21 50 00 Schlauchhahn 1/2" 20 20 52 00 Reduziernippel 1/2"...

  • Seite 48: Ersatzteilzeichnung Luftkompressor / Luftarmatur

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Ersatzteilzeichnung Luftkompressor / Luftarmatur Knauf PFT GmbH & Co.KG...

  • Seite 49: Ersatzteilliste Luftkompressor / Luftarmatur

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Ersatzteilliste Luftkompressor / Luftarmatur Pos. Anz. Art.-Nr. Bezeichnung 00 00 79 15 Luftkompressor LK 250 kpl. 20 20 20 00 EWO-Kupplung M-Teil 1/4"AG nicht sperrend 20 42 79 00 CEE-Stecker 4 x 16A 6h rot Nr. 252...

  • Seite 50: Ersatzteilzeichnung Druckerhöhungspumpe Art. Nr. 00 03 90 79

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Ersatzteilzeichnung Druckerhöhungspumpe Art. Nr. 00 03 90 79 Knauf PFT GmbH & Co.KG...

  • Seite 51: Ersatzteilliste Druckerhöhungspumpe Art. Nr. 00 03 90 79

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Ersatzteilliste Druckerhöhungspumpe Art. Nr. 00 03 90 79 Pos. Anz. Art.-Nr. Bezeichnung 00 03 90 79 Druckerhöhungspumpe für G 5 c kpl. hinten angebaut 00 09 93 11 Druckerhöhungspumpe AV3 0,5kW PK65 400V 3Ph Ansaugleitung vorne, Pumpenkopf Bronze 20 20 54 00 Reduziernippel 1"...

  • Seite 52: Zeichnung Spritzgeräte Und Feinputzdüsen

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Zeichnung Spritzgeräte und Feinputzdüsen Knauf PFT GmbH & Co.KG...

  • Seite 53: Liste Spritzgeräte Und Feinputzdüsen

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Liste Spritzgeräte und Feinputzdüsen Pos. Anz. Art.-Nr. Bezeichnung 20 19 00 11 Feinputzgerät 25mm LW24, Düse 14mm, 30°lang 00 04 62 26 Spritzgerät-Quetschventil 25mm Kunststoff 20 19 60 00 Spritzgerät 35mm 20 19 00 02 Feinputzgerät 25mm LW24, Düse 14mm 20 19 07 01 Feinputzdüse 8mm...

  • Seite 54: Schaltplan 5,5Kw / 0,75 Kw

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Schaltplan 5,5KW / 0,75 KW Knauf PFT GmbH & Co.KG...

  • Seite 55: Schaltplan 5,5Kw / 0,75 Kw

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Schaltplan 5,5KW / 0,75 KW Knauf PFT GmbH & Co.KG...

  • Seite 56: Checkliste Für Jährliche Sachkundigen-Prüfung (Kopiervorlage)

    PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Checkliste für jährliche Sachkundigen-Prüfung (Kopiervorlage) Die Sachkundigenprüfung ist nach ZH1/575 einmal im Jahr durchzuführen. Als Nachweis dieser Prüfung erhält die Maschine und der Schaltschrank eine Prüfplakette. Das Prüfprotokoll ist auf Verlangen vorzuzeigen.
  • Seite 57 PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Knauf PFT GmbH & Co.KG...
  • Seite 58 PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Knauf PFT GmbH & Co.KG...
  • Seite 59 PFT G 5 C (A) Betriebsanleitung Stand 01.2010 Knauf PFT GmbH & Co.KG...
  • Seite 60 PFT G 5 C (A) Betriebsanleitung Stand 01.2010 WIR SORGEN FÜR DEN FLUSS DER DINGE Knauf PFT GmbH & Co. KG Postfach 60 97343 Iphofen Einersheimer Straße 53 97346 Iphofen Deutschland Telefon +49 9323 31-760 Telefax +49 9323 31-770 Technische Hotline +49 9323 31-1818 info@pft-iphofen.de...
