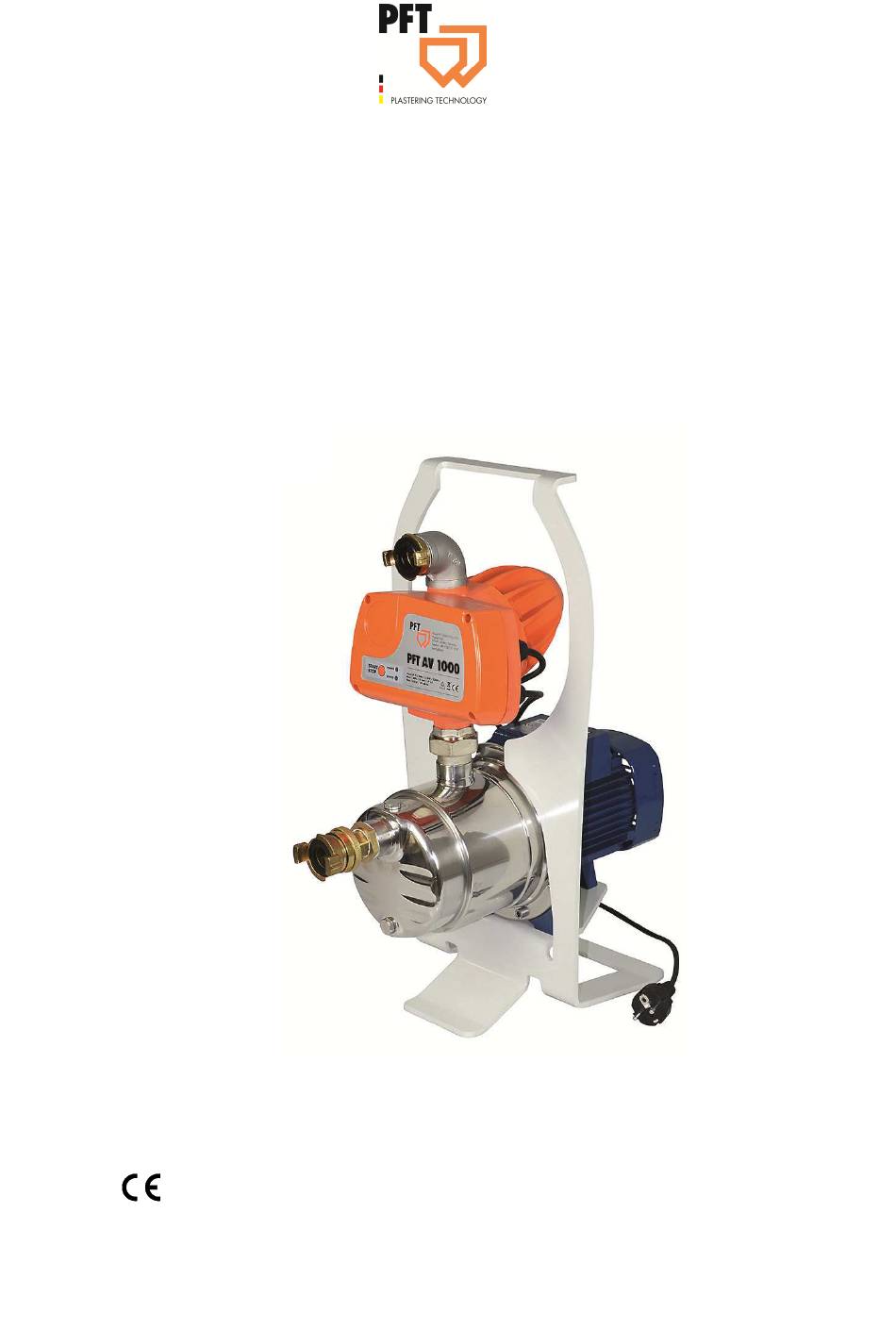

Betriebsanleitung
PFT Wasserpumpe als Saugpumpe AV 1000 standalone
AV1000 mit Griff 230V 50Hz
Sicherheit - Übersicht - Bedienung - Ersatzteillisten
Artikelnummer der Betriebsanleitung: 00 19 96 80
Artikelnummer der Stückliste-Wasserpumpe: 00 49 36 86
Vor Beginn aller Arbeiten Betriebsanleitung lesen!
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PFT AV 1000
Inhaltszusammenfassung für PFT AV 1000
- Seite 1 Inhaltsverzeichnis 2019-09-03 Betriebsanleitung PFT Wasserpumpe als Saugpumpe AV 1000 standalone AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten Artikelnummer der Betriebsanleitung: 00 19 96 80 Artikelnummer der Stückliste-Wasserpumpe: 00 49 36 86 Vor Beginn aller Arbeiten Betriebsanleitung lesen!
- Seite 2 © Knauf PFT GmbH & Co.KG Postfach 60 97343 Iphofen Einersheimer Straße 53 97346 Iphofen Deutschland Tel.: +49 (0) 93 23/31-760 Fax: +49 (0) 0 93 23/31-770 Technische Hotline +49 9323 31-1818 info@pft.net www.pft.net 2019-09-03...
-
Seite 3: Inhaltsverzeichnis
6 Maßblatt AV1000 ..........18 21 Wassermangel ..........35 7 Übersicht Druckerhöhungspumpe AV1000 . 19 22 Ersatzteilzeichnung, Ersatzteilliste ..... 36 22.1 Ersatzteilzeichnung Wasserpumpe 8 Beschreibung PFT AV1000 ......20 standalone .......... 36 Vorteile PFT AV1000 ......20 22.2 Ersatzteilliste Wasserpumpe Einsatzgebiet AV1000 ....... 20 standalone .......... - Seite 4 AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten Inhaltsverzeichnis 22.4 Ersatzteilliste Wasserpumpe 22.6 Ersatzteilliste Vorfilter AV1000 standalone ......... 38 standalone kpl........39 22.5 Ersatzteilzeichnung Vorfilter AV1000 23 Index .............. 40 kpl............39 2019-09-03...
-
Seite 5: Allgemeines
AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten Allgemeines 1 Allgemeines 1.1 Informationen zur Betriebsanleitung Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit dem Gerät. Voraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise Handlungsanweisungen. Darüber hinaus sind die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen einzuhalten. - Seite 6 AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten Allgemeines WARNUNG! I weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn nicht gemieden wird. VORSICHT! I weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen führen...
-
Seite 7: Haftungsbeschränkung
AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten Allgemeines 1.4 Haftungsbeschränkung Alle Angaben und Hinweise in dieser Anleitung wurden unter Berücksichtigung der geltenden Normen und Vorschriften, dem Stand der Technik sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Der Hersteller übernimmt keine Haftung für Schäden aufgrund: Nichtbeachtung der Anleitung Nichtbestimmungsgemäßer Verwendung... -
Seite 8: Ersatzteile
AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten Sicherheit 1.6 Ersatzteile WARNUNG! Verletzungsgefahr durch falsche Ersatzteile! Falsche oder fehlerhafte Ersatzteile können zu Beschädigungen, Fehlfunktionen oder Totalausfall führen sowie die Sicherheit beeinträchtigen. Deshalb: – Nur Originalersatzteile Herstellers verwenden. -
Seite 9: Bedienpersonal
AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten Sicherheit Dabei gilt insbesondere: Der Betreiber muss sich über die geltenden Arbeitsschutz- bestimmungen informieren einer Gefährdungsbeurteilung zusätzlich Gefahren ermitteln, die sich durch die speziellen Arbeitsbedingungen am Einsatzort des Gerätes ergeben. - Seite 10 AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten Sicherheit In der Betriebsanleitung werden folgende Qualifikationen für verschiedene Tätigkeitsbereiche benannt: Unterwiesene Person wurde in einer Unterweisung durch den Betreiber über die ihr übertragenen Aufgaben und möglichen Gefahren bei unsach- gemäßem Verhalten unterrichtet.
-
Seite 11: Bestimmungsgemäße Verwendung
Das Gerät ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwendungszweck konzipiert konstruiert. Die PFT Druckerhöhungspumpe AV 1000 wird vor allem als Druckerhöhungspumpe Zwischenschaltung Mörtelmischer und Mörtelmischpumpen bei nicht ausreichendem Wasserdruck verwendet. Zu dem kann sie als Saugpumpe zum Ansaugen von Flüssigkeiten aus Behältern, zum entleeren kleiner Becken und Teiche, zur Kellerentwässerung und zur... -
Seite 12: Persönliche Schutzausrüstung
AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten Sicherheit 2.4 Persönliche Schutzausrüstung Bei der Arbeit ist das Tragen von persönlicher Schutzausrüstung erforderlich, um die Gesundheitsgefahren zu minimieren. Die für die jeweilige Arbeit notwendige Schutzausrüstung während der Arbeit stets tragen. Im Arbeitsbereich vorhandene Schilder zur persönlichen Schutzausrüstung beachten. -
Seite 13: Besondere Gefahren
AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten Sicherheit Bei besonderen Arbeiten tragen Beim Ausführen besonderer Arbeiten ist spezielle Schutz- ausrüstung erforderlich. Auf diese wird in den einzelnen Kapiteln dieser Anleitung gesondert hingewiesen. Im Folgenden werden diese besonderen Schutzausrüstungen erläutert: Gesichtsschutz zum Schutz der Augen und des Gesichts vor Flammen, Funken... - Seite 14 AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten Sicherheit Elektrischer Strom GEFAHR! Lebensgefahr durch elektrischen Strom! Bei Berührung mit spannungsführenden Teilen besteht unmittelbare Lebensgefahr. Beschädigung der Isolation oder einzelner Bauteile kann lebens- gefährlich sein. Deshalb: – Bei Beschädigungen der Isolation Spannungs- versorgung sofort abschalten und Reparatur veranlassen.
-
Seite 15: Sicherheitseinrichtungen
AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten Sicherheit Bewegte Bauteile WARNUNG! Verletzungsgefahr durch bewegte Bauteile! Rotierende und/oder linear bewegte Bauteile können schwere Verletzungen verursachen. Deshalb: – Während des Betriebs nicht in bewegte Bauteile eingreifen oder bewegten Bauteilen hantieren. -
Seite 16: Verhalten Im Gefahrenfall Und Bei Unfällen
AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten Sicherheit 2.7 Verhalten im Gefahrenfall und bei Unfällen Vorbeugende Maßnahmen Stets auf Unfälle oder Feuer vorbereitet sein! Erste-Hilfe-Einrichtungen (Verbandkasten, Decken usw.) und Feuerlöscher griffbereit aufbewahren. Personal Unfallmelde-, Erste-Hilfe- Rettungseinrichtungen vertraut machen. -
Seite 17: Technische Daten Druckerhöhungspumpe Av1000 Kpl
AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten Technische Daten Druckerhöhungspumpe AV1000 kpl. 3 Technische Daten Druckerhöhungspumpe AV1000 kpl. Artikelnummer PFT AV1000 00 49 36 86 3.1 Allgemeine Angaben Angabe Wert Einheit Gewicht 13.4 kg 3.2 Anschlusswerte... -
Seite 18: Schallleistungspegel
AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten Schallleistungspegel 4 Schallleistungspegel Schallleistungspegel L 75dB (A) 5 Vibrationen Gewichteter Effektivwert der Beschleunigung, dem die oberen Körpergliedmaßen ausgesetzt sind <2,5 m/s² 6 Maßblatt AV1000 Abb. 1: Maßblatt Druckerhöhungspumpe AV1000 2019-09-03... -
Seite 19: Übersicht Druckerhöhungspumpe Av1000
AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten Übersicht Druckerhöhungspumpe AV1000 7 Übersicht Druckerhöhungspumpe AV1000 Abb. 2: Übersicht AV1000 Griffkonsole Pumpenmotor Pumpe Wasserablassschraube (Frostschutz) Wassereingang 1“ Wassereinfüllschraube Druckknopf Betrieb EIN/AUS Drucksteuerung / Strömungswächter Wasserausgang 1“ 2019-09-03... -
Seite 20: Beschreibung Pft Av1000
8.1 Vorteile PFT AV1000 Kein Trockenlaufen dank Leerlaufsicherung Automatische Druckabschaltung Hohe Förderleistung Edelstahlgehäuse 8.2 Einsatzgebiet AV1000 Die PFT Druckerhöhungspumpe AV 1000 wird vor allem als Druckerhöhungspumpe zur Zwischenschaltung am Mörtelmischer und Mörtelmischpumpen nicht ausreichendem Wasserdruck verwendet. Zu dem kann sie als Saugpumpe zum Ansaugen von Flüssigkeiten aus Behältern, zum entleeren kleiner Becken und... -
Seite 21: Transport, Lagerung Und Verpackung
AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten Transport, Lagerung und Verpackung 9 Transport, Lagerung und Verpackung 9.1 Sicherheitshinweis für den Transport Unsachgemäßer Transport VORSICHT! Beschädigungen durch unsachgemäßen Transport! Bei unsachgemäßem Transport können Sachschä- den in erheblicher Höhe entstehen. Deshalb: –... -
Seite 22: Sicherheit
AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten Sicherheit Zur Verpackung Die einzelnen Packstücke sind entsprechend den zu erwartenden Transportbedingungen verpackt. Für die Verpackung wurden ausschließlich umweltfreundliche Materialien verwendet. Die Verpackung soll die einzelnen Bauteile bis zur Montage vor Transportschäden, Korrosion anderen... -
Seite 23: Vorbereitung Druckerhöhungspumpe
Saugleitung so kurz als möglich gehalten wird. 12 Erstinbetriebnahme, Pumpe füllen Vor Erstinbetriebnahme die PFT - Druckerhöhungspumpe mit Wasser füllen, damit die Luft im Pumpengehäuse entweicht. Über die Wassereinfüllschraube (1) oder den Wassereingang (2) Wasser einfüllen. - Seite 24 AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten Erstinbetriebnahme, Pumpe füllen Die Pumpe muss in horizontaler Position aufgestellt werden. Vor der Inbetriebnahme müssen sowohl die Saugleitung (1) als auch die Druckleitung (2) angeschlossen werden. Hierbei ist auf die ausreichende Bemessung der Leitungen zu achten: Mindestens 1“...
- Seite 25 AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten Erstinbetriebnahme, Pumpe füllen Sind diese Punkte alle beachtet worden, so kann die Pumpe eingeschaltet werden. Je nach Länge des Saugschlauches kann die Ansaugzeit einige Sekunden betragen. Sollte die Pumpe auch nach kurzer Zeit nicht fördern, so kann dies folgende Ursachen haben: Es befindet sich noch Luft in der Pumpe und diese muss...
-
Seite 26: Ausschalten Im Notfall
AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten Ausschalten im Notfall 13 Ausschalten im Notfall Ausschalten im Notfall In Gefahrensituationen müssen Maschinenbewegungen möglichst schnell gestoppt und die Energiezufuhr ausgeschaltet werden. Nach den Rettungsmaßnahmen Sofern es die Schwere des Notfalls bedingt, zuständige Behörden informieren. -
Seite 27: Wartung
AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten Wartung Persönliche Schutzausrüstung Folgende Schutzausrüstung bei allen Wartungsarbeiten tragen: Arbeitsschutzkleidung. Schutzbrille, Schutzhandschuhe, Sicherheitsschuhe, Gehörschutz. 15 Wartung 15.1 Wartungsarbeiten an der Maschine Grundlegendes WARNUNG! Verletzungsgefahr durch unsachgemäß ausge- führte Wartungsarbeiten! Unsachgemäße Wartung kann schweren... -
Seite 28: Maßnahmen Nach Erfolgter Wartung
AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten Maßnahme bei Frostgefahr ACHTUNG! Beschädigung der Pumpe Jede Beschädigung Pumpe führt Leistungsverlust und erzeugt Gefahr für Personen und/oder Gegenständen. 15.2 Maßnahmen nach erfolgter Wartung Nach Beendigung der Wartungsarbeiten und vor dem ersten Einschalten die folgenden Schritte durchführen: 1. -
Seite 29: Demontage
AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten Demontage Elektrische Anlage GEFAHR! Lebensgefahr durch elektrischen Strom! Bei Kontakt mit stromführenden Bauteilen besteht Lebensgefahr. Eingeschaltete elektrische Bauteile können unkontrollierte Bewegungen ausführen und zu schwersten Verletzungen führen. − Vor Beginn der Arbeiten elektrische Versorgung abschalten und gegen Wiedereinschalten sichern. -
Seite 30: Demontage
AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten Demontage Elektrische Anlage GEFAHR! Lebensgefahr durch elektrischen Strom! Bei Kontakt mit stromführenden Bauteilen besteht Lebensgefahr. Eingeschaltete elektrische Bauteile können unkontrollierte Bewegungen ausführen und zu schwersten Verletzungen führen. Deshalb: –... -
Seite 31: Betriebsbedingungen Druck- Und Strömungswächter
AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten Betriebsbedingungen Druck- und Strömungswächter 18 Betriebsbedingungen Druck- und Strömungswächter Der Druck- und Strömungswächter ist ein Gerät zum Ein- und Ausschalten der Elektropumpe, an der es installiert ist, wodurch die herkömmlichen Systeme ersetzt werden. Die Pumpe schaltet sich ein, wenn der Anlagendruck bei Öffnen eines Hahnes bis unter den „Betriebsdruck“... -
Seite 32: Erste Inbetriebnahme Druck- Und Strömungswächter
AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten Erste Inbetriebnahme Druck- und Strömungswächter 19 Erste Inbetriebnahme Druck- und Strömungswächter 2019-09-03... -
Seite 33: Funktionsweise Druck- Und Strömungswächter
AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten Funktionsweise Druck- und Strömungswächter 20 Funktionsweise Druck- und Strömungswächter 2019-09-03... - Seite 34 AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten Funktionsweise Druck- und Strömungswächter Blinkend Blinkend Blinkend 2019-09-03...
-
Seite 35: Wassermangel
AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten Wassermangel 21 Wassermangel HINWEIS! TROCKENLAUF = keine Strömung und Druck unter dem Betriebsdruck der Pumpe (Pm). Eine solche Bedingung wird von Wassermangel verursacht. Nach 15 Sekunden hält der Druck- und Strömungswächter die Pumpe an und gibt eine FEHLERMELDUNG. -
Seite 36: Ersatzteilzeichnung, Ersatzteilliste
AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 22 Ersatzteilzeichnung, Ersatzteilliste 22.1 Ersatzteilzeichnung Wasserpumpe standalone 2019-09-03... -
Seite 37: Ersatzteilliste Wasserpumpe Standalone
Lagerdeckel vorne AV1000 Auf Anfrage Deckel Pumpenkörper Auf Anfrage O-Ring Pumpenkörper AV1000 20470008 Gleitringdichtung AV3 00598430 Laufrad für Druckerhöhungspumpe AV 1000, AV 1000 standalone, 110 V, 50 Hz 20207200 Sicherungsmutter M8 Auf Anfrage Diffusor AV10000 Auf Anfrage Pumpenkörper AV1000 Auf Anfrage Schraube Pumpenkörper... -
Seite 38: Ersatzteilzeichnung Wasserpumpe Standalone
00 13 04 54 Winkel 1" IG 20 20 08 00 Geka-Kupplung 1" AG (VPE 10) Wasserpumpe als Saugpumpe AV 1000 standalone, 230 V, 1 Ph, 50 Hz, 0,6 00 49 36 85 kW mit Druckschalter** 00 13 02 21... -
Seite 39: Ersatzteilzeichnung Vorfilter Av1000 Kpl
Ersatzteilzeichnung, Ersatzteilliste 22.5 Ersatzteilzeichnung Vorfilter AV1000 kpl. 22.6 Ersatzteilliste Vorfilter AV1000 standalone kpl. Stck. Artikel-Nr. Artikelbezeichnung 00130219 Vorfilter AV 1000 standalone komplett 20201681 Saug-Hochdruckkupplung 3/4" AG mit Dichtung 00130220 Vorfilter AV 1000 standalone 20200910 Geka-Kupplung 3/4" AG (VPE 10) 2019-09-03... -
Seite 40: Index
Lärm ..............14 Aufkleber ............16 Leistungswerte ........... 17 Bedienpersonal .............9 Leistungswerte / Pumpenleistung ...... 17 Beschreibung PFT AV1000 ....... 20 Maßblatt AV1000 ..........18 Besondere Gefahren ......... 13 Maßnahme bei Frostgefahr ........ 28 Bestimmungsgemäße Verwendung....20 Maßnahmen nach erfolgter Wartung ....28 Betreiber ...............8... - Seite 41 Verwendungszweck ..........11 Transportinspektion ..........21 Vibrationen ............18 Übersicht Druckerhöhungspumpe AV1000 ..19 Vorbereitung Druckerhöhungspumpe ....23 Unfall ..............16 Vorteile PFT AV1000 ..........20 Unterweisung ............10 Wartung ..............27 Urheberschutz ............7 Wartungsarbeiten an der Maschine ....27 Verhalten bei Störungen ........26 Wassermangel ............35...
- Seite 42 AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten 2019-09-03...
- Seite 43 AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten 2019-09-03...
- Seite 44 AV1000 mit Griff 230V 50Hz Sicherheit - Übersicht - Bedienung - Ersatzteillisten PFT - WIR SORGEN FÜR DEN FLUSS DER DINGE Knauf PFT GmbH & Co. KG Postfach 60 97343 Iphofen Einersheimer Straße 53 97346 Iphofen Deutschland Telefon +49 9323 31-760...
