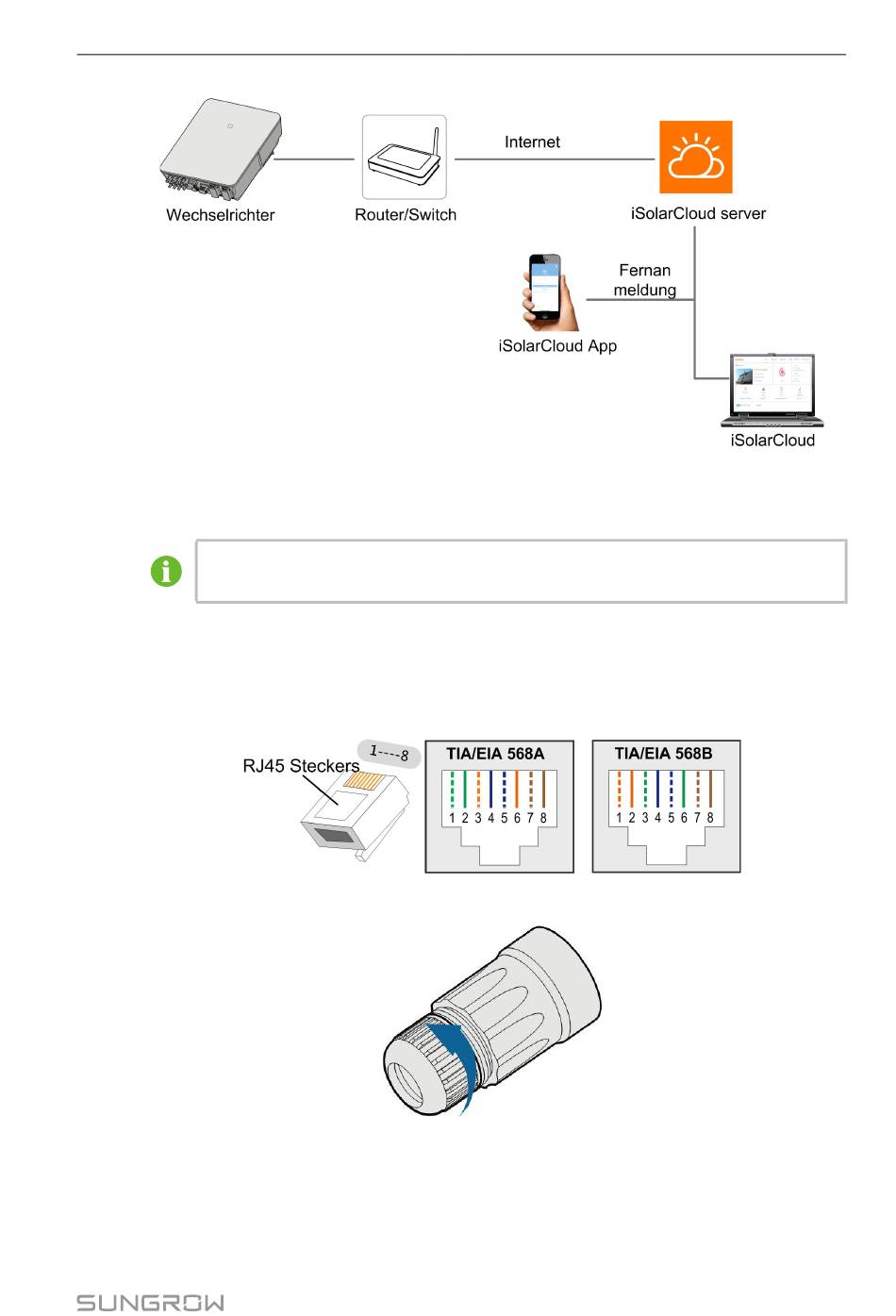

6.7.1.1 Zusammenbau des LAN-Anschlusses

Überspringen Sie Schritt 1, wenn das Standardnetzwerkkabel bereits mit
RJ45-Steckern vorbereitet ist.
Schritt 1( ( O O p p t t i i o o n n a a l l ) ) Entfernen Sie die Isolationsschicht des Kommunikationskabels mit einer
Ethernet-Abisolierzange und führen Sie die entsprechenden Signalkabel heraus.
Stecken Sie die abisolierten Kommunikationskabel in der richtigen Reihenfolge in den
RJ45-Stecker und crimpen Sie diese mit einer Quetschzange.
Schritt 2Lösen Sie die Überwurfmutter des L L A A N N -Steckers.
Schritt 3Entfernen Sie die innere Gummidichtung.
A A b b b b i i l l d d u u n n g g 6 6 - - 2 2 Ethernet-Anschluss mit Router
