3
Produktbeschreibung
3.1

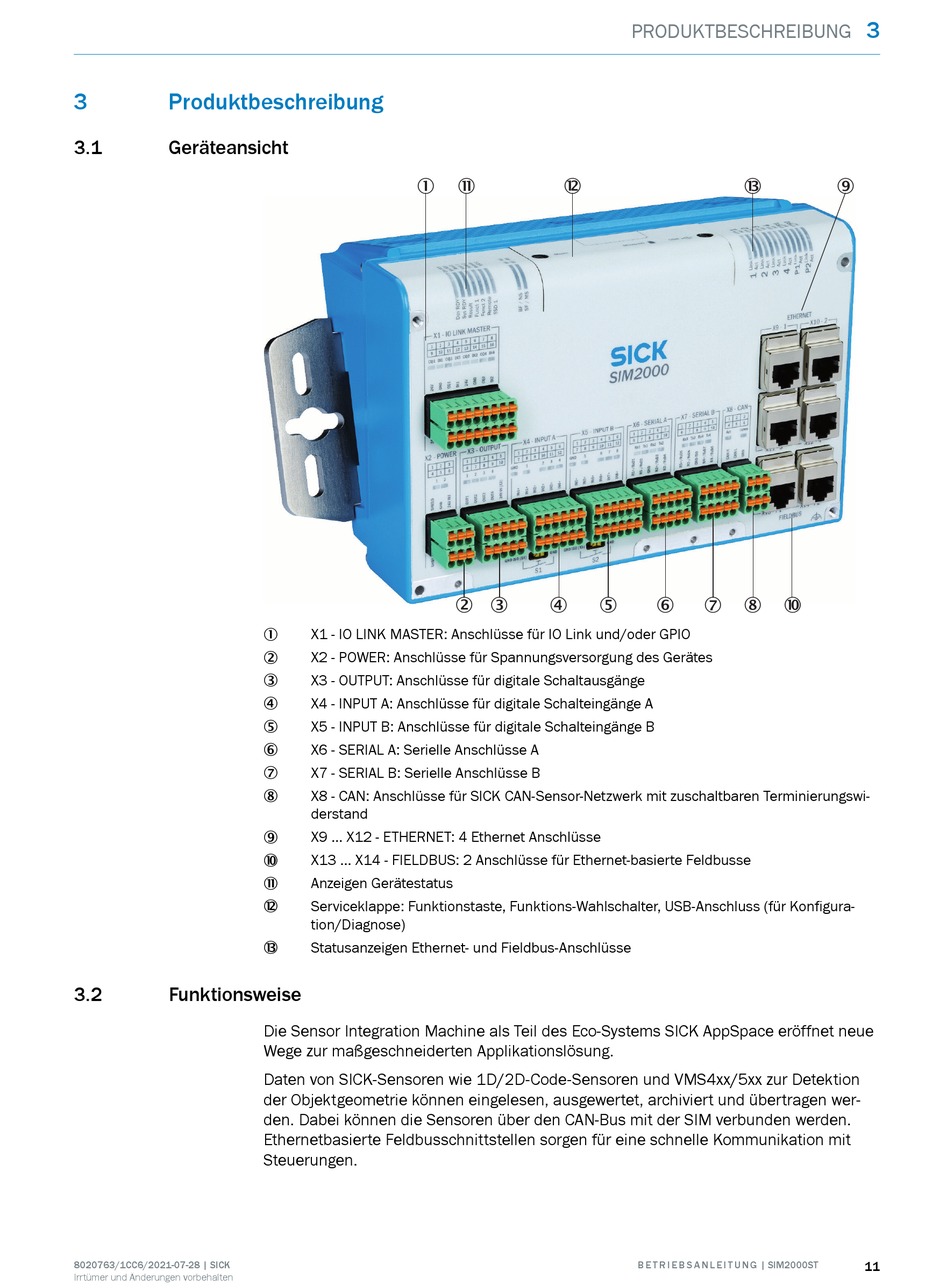

Geräteansicht
3.2
Funktionsweise
8020763/1CC6/2021-07-28 | SICK
Irrtümer und Änderungen vorbehalten
1
X1 - IO LINK MASTER: Anschlüsse für IO Link und/oder GPIO
1
X2 - POWER: Anschlüsse für Spannungsversorgung des Gerätes
2
X3 - OUTPUT: Anschlüsse für digitale Schaltausgänge
3
X4 - INPUT A: Anschlüsse für digitale Schalteingänge A
4
X5 - INPUT B: Anschlüsse für digitale Schalteingänge B
5
X6 - SERIAL A: Serielle Anschlüsse A
6
X7 - SERIAL B: Serielle Anschlüsse B
7
X8 - CAN: Anschlüsse für SICK CAN-Sensor-Netzwerk mit zuschaltbaren Terminierungswi‐
8
derstand
X9 ... X12 - ETHERNET: 4 Ethernet Anschlüsse
9
X13 ... X14 - FIELDBUS: 2 Anschlüsse für Ethernet-basierte Feldbusse
ß
Anzeigen Gerätestatus
à
Serviceklappe: Funktionstaste, Funktions-Wahlschalter, USB-Anschluss (für Konfigura‐
á
tion/Diagnose)
Statusanzeigen Ethernet- und Fieldbus-Anschlüsse
â
Die Sensor Integration Machine als Teil des Eco-Systems SICK AppSpace eröffnet neue
Wege zur maßgeschneiderten Applikationslösung.
Daten von SICK-Sensoren wie 1D/2D-Code-Sensoren und VMS4xx/5xx zur Detektion
der Objektgeometrie können eingelesen, ausgewertet, archiviert und übertragen wer‐
den. Dabei können die Sensoren über den CAN-Bus mit der SIM verbunden werden.
Ethernetbasierte Feldbusschnittstellen sorgen für eine schnelle Kommunikation mit
Steuerungen.
PRODUKTBESCHREIBUNG
à
á
2 3
4
5
â
6
7
8
ß
B E T R I E B S A N L E I T U N G | SIM2000ST
3
9
11
