SICK SIM2000ST Betriebsanleitung Seite 32

8
BEDIENUNG
32 B E T R I E B S A N L E I T U N G | SIM2000ST

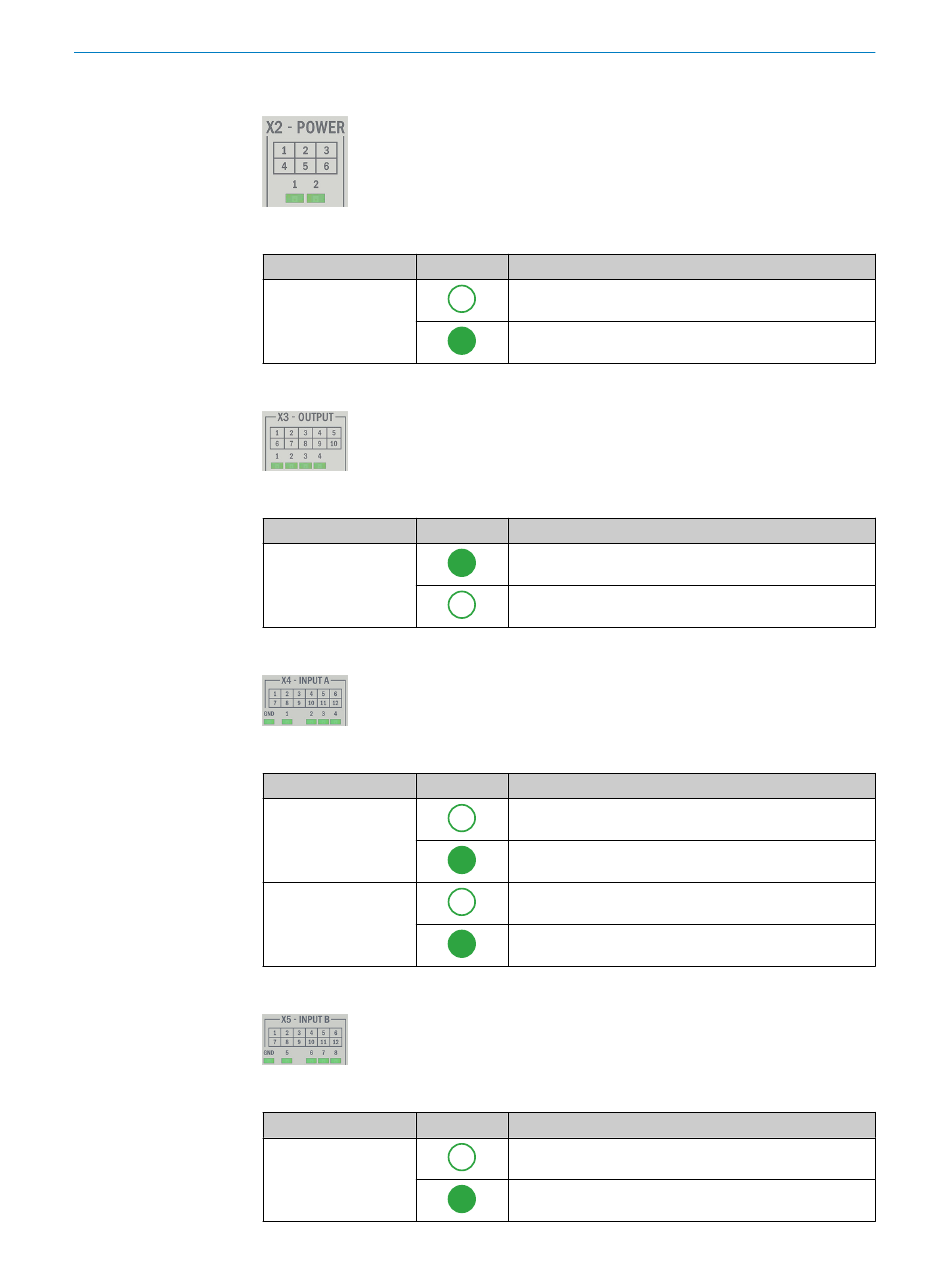

X2 - Power
Tabelle 7: LEDs X2 - Power
LED Anzeige
1; 2
X3 - OUTPUT
Tabelle 8: LEDs X3 - OUTPUT
LED Anzeige
1; 2; 3; 4
X4 - INPUT A
Tabelle 9: LEDs X4 - INPUT A
LED Anzeige
GND
1; 2 ; 3; 4
X5 - INPUT B
Tabelle 10: LEDs X5 - INPUT B
LED Anzeige
GND
Beschreibung
Versorgungsspannung liegt nicht an
Versorgungsspannung liegt an
Beschreibung
Keine Spannung am Anschluss
Spannung liegt am Anschluss an
Beschreibung
GND-Schalter S1 auf GND ISO
GND-Schalter S1 auf GND
Aktueller Signal-Pegel = Low
Aktueller Signal-Pegel = High
Beschreibung
GND-Schalter S2 auf GND ISO
GND-Schalter S2 auf GND
