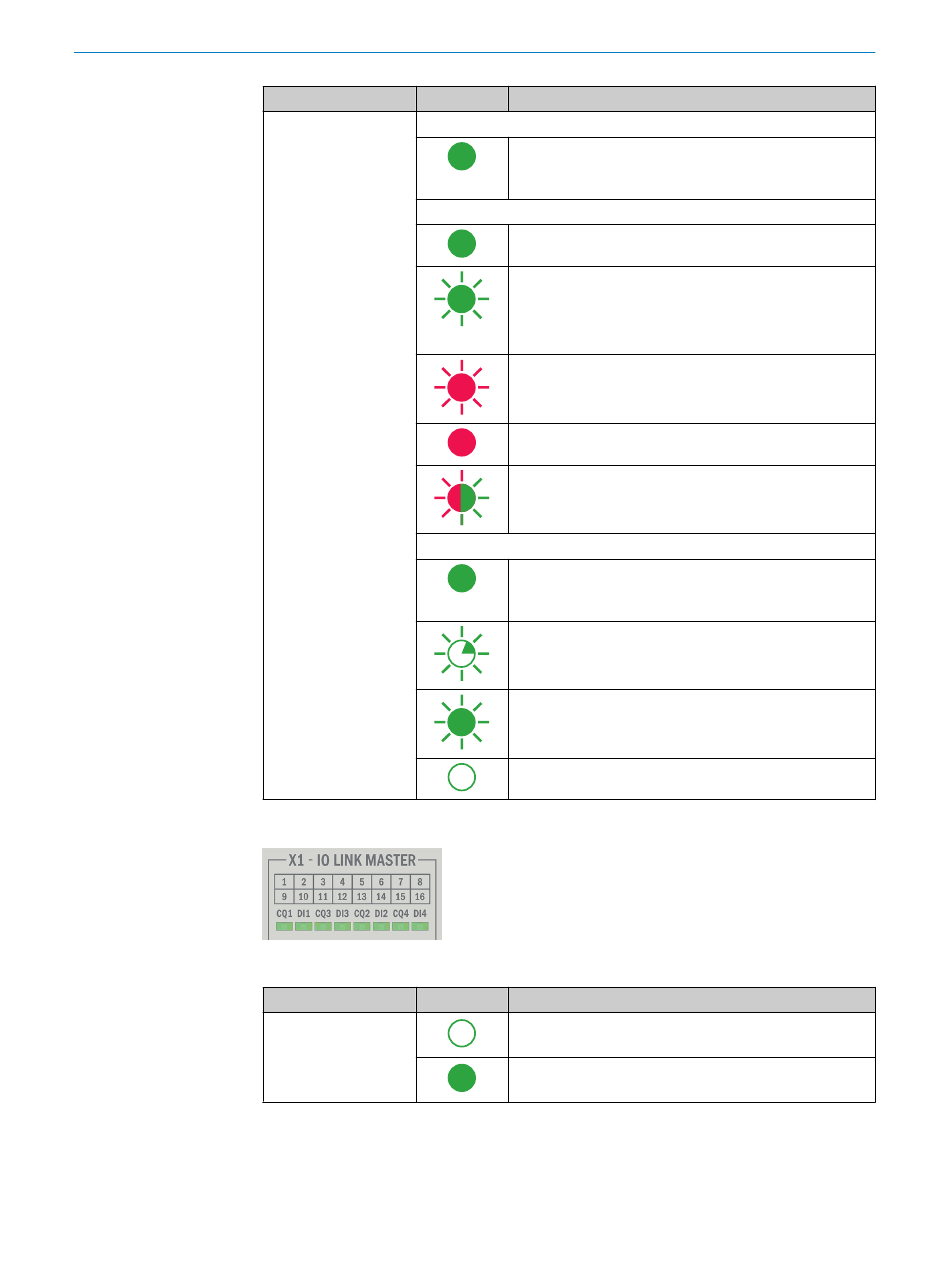

LED Anzeige
SF / MS / RUN PROFINET: Sammelfehler (SF)
EtherNet/IP: Modulstatus (MS)
EtherCAT: RUN Status
X1 - IO-Link Master
Tabelle 6: LEDs IO-Link Master
LED Anzeige
•
C/Q1; C/Q3;C/Q2;
C/Q4;
•
DI1; DI3; DI2; DI4
Beschreibung
Datenaustausch über Feldbus
Gerät in Betrieb
Stand-by/Gerät nicht konfiguriert, keine IP-Adresse zuge‐
teilt
Warnung, Gerät aber weiter betriebsbereit oder Firm‐
ware-Update
Fehler, Gerät nicht betriebsbereit
Selbsttest beim Einschalten
Gerät im Status Operational
Gerät im Status Safe-Operational
Gerät im Status Pre-Operational
Gerät im Status Initialisierung
Beschreibung
IO LINK Modus: Keine Datenaktivität
Dig-IO-Modus: Status aktueller Signal-Pegel = Low
IO LINK Modus: Datenaktivität
Dig-IO-Modus: Status aktueller Signal-Pegel = High
