e. Funkempfänger zur Befehlsgabe
Auf der Steuerung befindet sich eine Steckerleiste (K). An dieser kann der Funkempfänger Typ FE/ST eingesteckt werden.
Um eine größere Reichweite zu erzielen, ist eine externe Antenne einzusetzen.
Hinweis : die Funktion der Funkfernsteuerung ist gleich dem Impulsfolgetaster (siehe Punkt a)
f. Lichtschranke Tousek LS24
als Sicherheitseinrichtung
Die Steuerung verfügt über eine Versorgung für
24V-Lichtschranken.
Der Kontakt muß vei versorgten und positionierten
Lichtschranken geschlossen sein.
ME3
9
10
11
12
13
14
15
16
17
18
ME5
21
22
g. Lichtschranke LS31
als Sicherheitseinrichtung

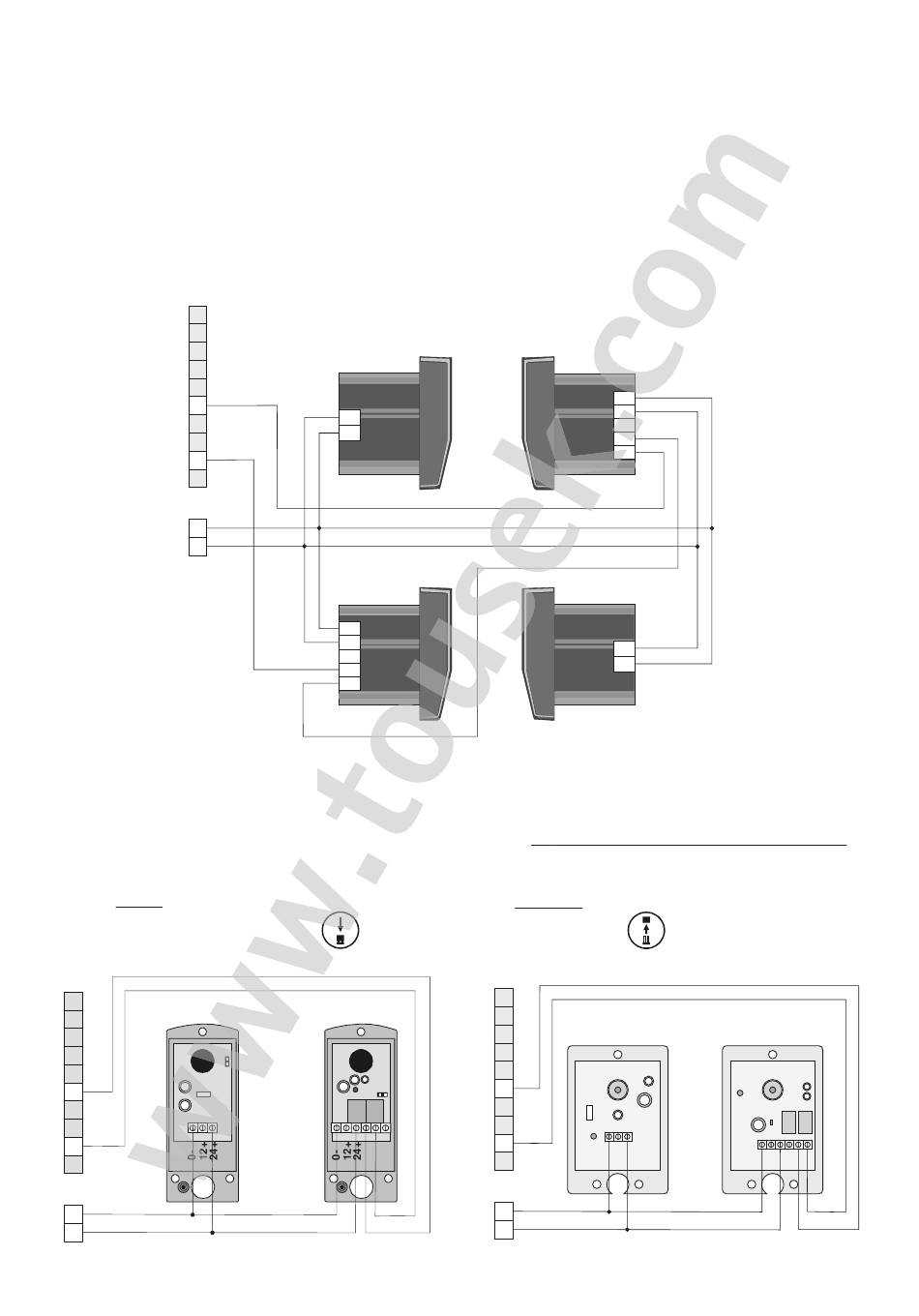

SYNC-Funktion: Da die PULL X Steuerung die Lichtschranken mit Wechselspannung versorgt, ist es möglich die SYNC-
Funktion der LS31 bzw. LS40 zu aktivieren (Die SYNC-Funktion kommt nur beim Einsatz von zwei Lichtschrankenpaaren
zum Einsatz: beide Sender können auf derselben Seite montiert werden, ohne gegenseitige Beeinträchtigung).
Die Aktivierung der SYNC-Funktion bei der LS31 erfolgt
durch Setzen der Steckbrücke (J) in beiden Sendern und
Empfängern. (siehe Anleitung LS31)
ME3
9
LS31 Sender
10
11
12
13
14
15
1 2 3
16
17
18
ME5
21
22
Funktion :
Hinweis :
LS24 Sender 1
+/~
1
-/~
2
LS24 Empfänger2
-/~
1
+/~
2
3
4
5
Die Aktivierung der SYNC-Funktion bei der LS40 erfolgt
durch Entfernen der Steckbrücke (J) in beiden Sendern.
(siehe Anleitung LS40)
J
LS31 Empfänger
1 2 3 4 5 6
9
49000410 / 20. 12. 2004
ein Unterbrechen der Lichtschranke während der
Schließbewegung bewirkt ein Reversieren des Tores.
Während des Öffnens ist der LS ohne Funktion.
Wird kein LS angeschlossen, so sind die
Klemmen 14 und 17 zu brücken.
LS24 Empfänger 1
-/~
1
2
+/~
3
4
5
LS24 Sender2
+/~
1
-/~
2
h. Lichtschranke LS40
als Sicherheitseinrichtung
J
ME3
9
10
LS40 Sender
11
12
13
14
-
+
15
~
~
16
1 3
2
17
18
ME5
21
22
LS40 Empfänger
-
+
~
~
1 3 5 6
2 4
