Allgemeine Hinweise
Vor dem Einbau des Antriebes Tousek pull empfehlen wir
folgende Punkte zu kontrollieren :
1) Überprüfen der Torstruktur;
Bei Konstruktionen mit Bodenlaufschienen die unteren
Laufräder sowie die oberen Führungsrollen kontrollieren,
ob keine unzulässigen Reibungen vorliegen.
Bei freitragenden Toren prüfen ob in den Endlagen ohne
übermäßigen Kraftaufwand weggefahren werden kann.
2) Seitliche Torflügelbewegungen während des Öffnungs-
oder Schließvorganges sind unzuläßig.

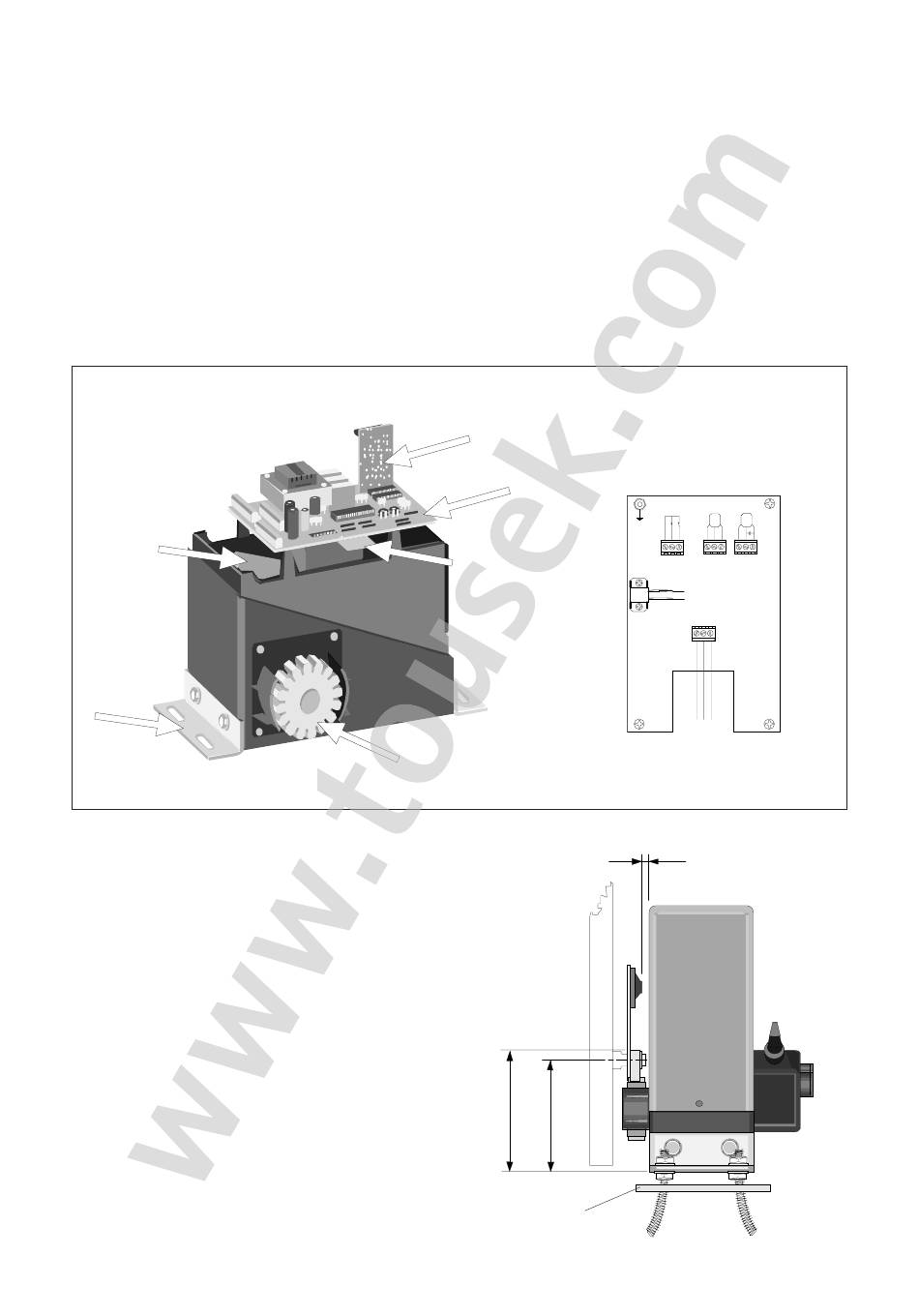

Technischer Aufbau Tousek PULL
PULL X:
Kondensator
Befestigungs-
winkel
1) Montieren des Motors
Den Motor auf die versetzte Grundplatte stellen und
verschrauben, oder auf ein Betonfundament dübeln.
Besonders wichtig ist, daß der Antrieb 90
montiert wird, und die Maße lt. Abbildung eingehalten
werden.
3) Überprüfen, ob die Torbewegung über den gesamten
Weg ohne übermäßige Reibung oder Unregelmäßigkeiten
erfolgt.
4) Überprüfen, ob Endanschläge vorhanden sind, um zu
vermeiden, daß das Tor aus der Führung fährt.
5) Der Schiebetorantrieb PULL ist ausschließlich für
waagrecht laufende Schiebetore bestimmt und
einsetzbar.
Platine für
Reversier-System
Steuerungsplatine
Endschalter-
Platine
Zahnrad
o
zum Torflügel
125
verstellbare
Grundplatte
4
49000410 / 20. 12. 2004
PULL X/o, XD/o:
Besitzen keine integrierte Steuerplatine,
sondern sind mit einer Anschlussplatine
mit integrierten Endschaltern aus-
gerüstet. Die Ansteuerung erfolgt extern.
Anschlussplatine
10-20mm
117
