Die Steuerung des Ausgangs des ausfallsicheren Relais ist über RUGGEDCOM
RSG2100 konfigurierbar. Ein häufiger Einsatzzweck dieses Relais ist die Signalisierung
eines Alarms bei Stromausfall. Weitere Informationen finden Sie im RUGGEDCOM
ROS Konfigurationshandbuch für RUGGEDCOM RSG2100.

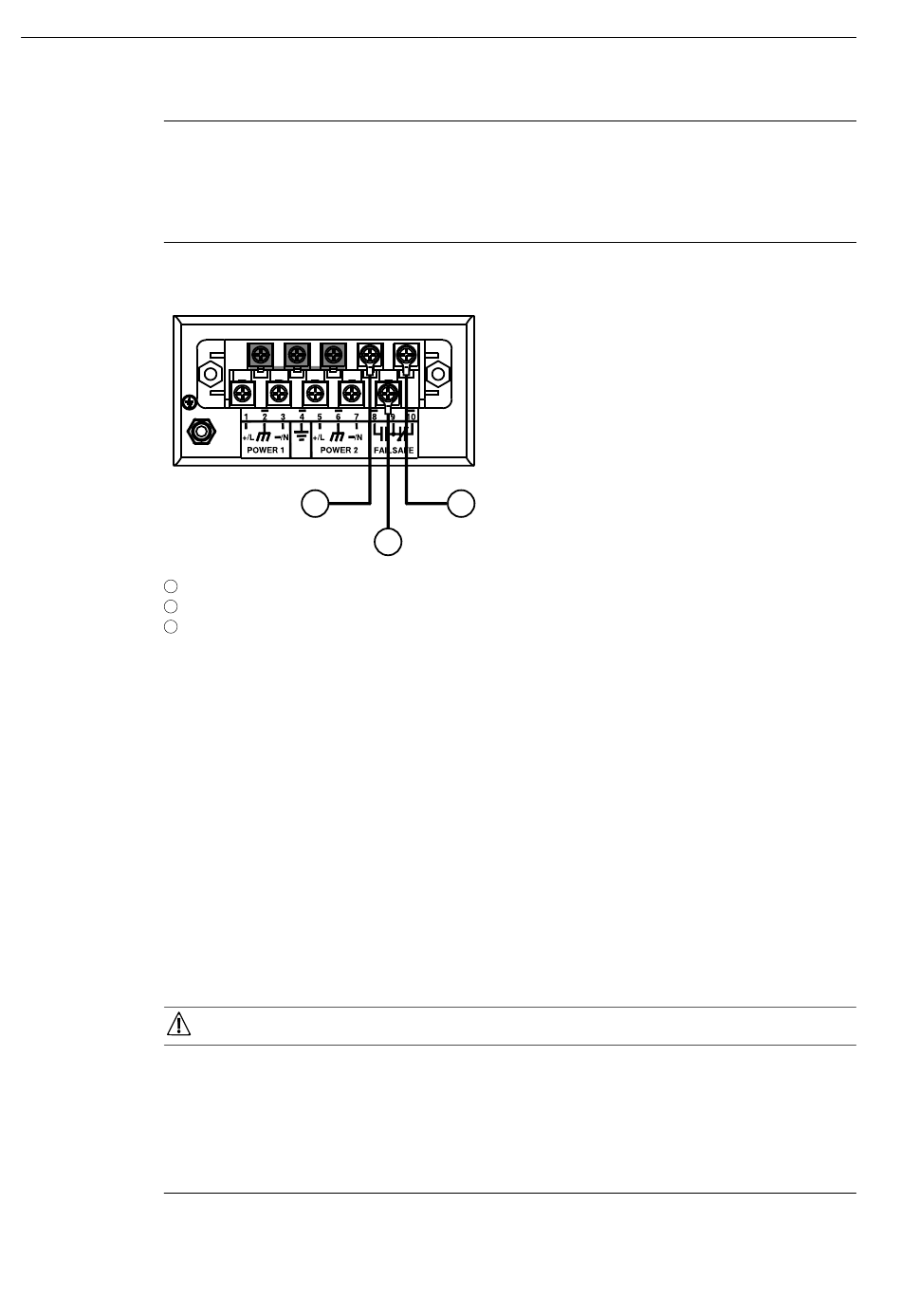

Die folgende Abbildung zeigt die korrekten Relaisanschlüsse.
1
2
3
Abbildung 2.5
2.6
Anschluss an die Netzspannung
Der RUGGEDCOM RSG2100 unterstützt eine einzelne oder zwei redundante AC- und/
oder DC-Stromversorgung(en).
Der RUGGEDCOM RSG2100 kann wahlweise mit einer Reihenklemme mit
Schraubanschluss oder einer steckbaren Reihenklemme ausgestattet werden,
die Strom an beide Stromversorgungen liefert. Die Reihenklemme mit
Schraubanschluss wird mit Kreuzschlitzschrauben und Druckplatten installiert, wofür
Blankdrahtverbindungen oder Crimp-Kabelschuhe in Frage kommen. Verwenden Sie
Ringkabelschuhe Nr. 6 für sichere, zuverlässige Verbindungen bei erheblicher Stoß-
oder Schwingungsbelastung.
Elektrische Gefahr – Gefahr von Stromausfall oder Sachschäden.
Die Stromversorgung des Geräts muss innerhalb des angegebenen
Eingangsleistungsbereichs liegen. Bei zu hoher Eingangsleistung können Schäden
an der Spannungsquelle auftreten. Bei zu niedriger Eingangsleistung können
Schäden am Gerät auftreten. Informationen zum Nenneingangsleistungsbereich des
Geräts finden Sie unter
RUGGEDCOM RSG2100
Montagehandbuch, 04/2021, C79000-G8900-1040-18
1
Schließerkontakt
Massekontakt
Öffnerkontakt
Verdrahten des fehlersicheren Alarmrelais
NOTICE
"Technische Daten der Stromversorgung (Seite
3
2
Installation des Geräts
2.6 Anschluss an die Netzspannung
33)".
15
