Gerätemanagement
In diesem Abschnitt wird beschrieben, wie Sie eine Verbindung zum Gerät herstellen
und das Gerät verwalten.
3.1
Anschließen an das Gerät
Im Folgenden werden die verschiedenen Methoden für den Zugriff auf
die RUGGEDCOM RSG2100 -Konsole und die Webschnittstellen des Geräts
beschrieben. Ausführlichere Informationen finden Sie im RUGGEDCOM ROS
Konfigurationshandbuch für den RUGGEDCOM RSG2100.
RS232-Konsolenport
Verbinden Sie eine Workstation direkt mit dem RS232-Konsolenport, um Zugriff auf
die Boot-Zeitsteuerung und die RUGGEDCOM RSG2100 -Schnittstellen zu erhalten.
Der Konsolenport bietet Zugriff auf die Konsole und die Web-Schnittstellen des
RUGGEDCOM RSG2100.
Der serielle Konsolenport ist nur zur temporären Verbindung während der
Erstkonfiguration oder Fehlersuche bestimmt und darf nur in einem sicheren Bereich
(gemäß IEC 60079-0, Ausgabe 6.0) verwendet werden.

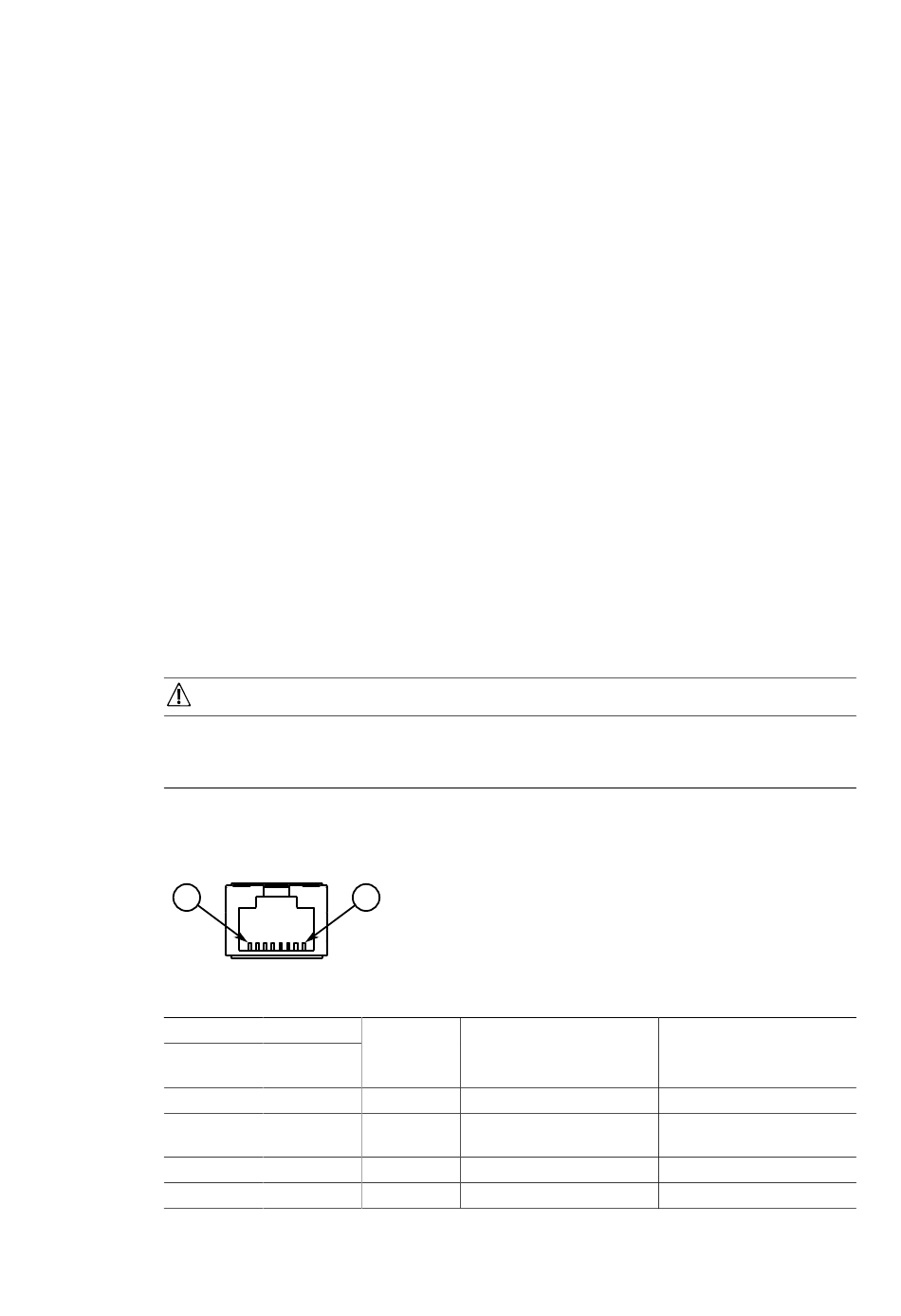

Die Verbindung zum Konsolen-Port wird mit einem RJ45-auf-DB9-Konsolenkabel
hergestellt. Der Konsolenport hat die folgende Pinbelegung:
8
Abbildung 3.1
Stecker
RUGGEDCOM RSG2100
Montagehandbuch, 04/2021, C79000-G8900-1040-18
NOTICE
1
Pinbelegung Konsolenport RJ45
Pin
RJ45-
DB9-Buchse
1
6
2
1
3
4
4
5
Bezeichnung
Beschreibung
a
DSR
Datensatz bereit
a
DCD
Datenträgererkennung
a
DTR
Datenterminal bereit
GND
Signalmasse
3
Kommentar
Reserviert (nicht
anschließen)
23
