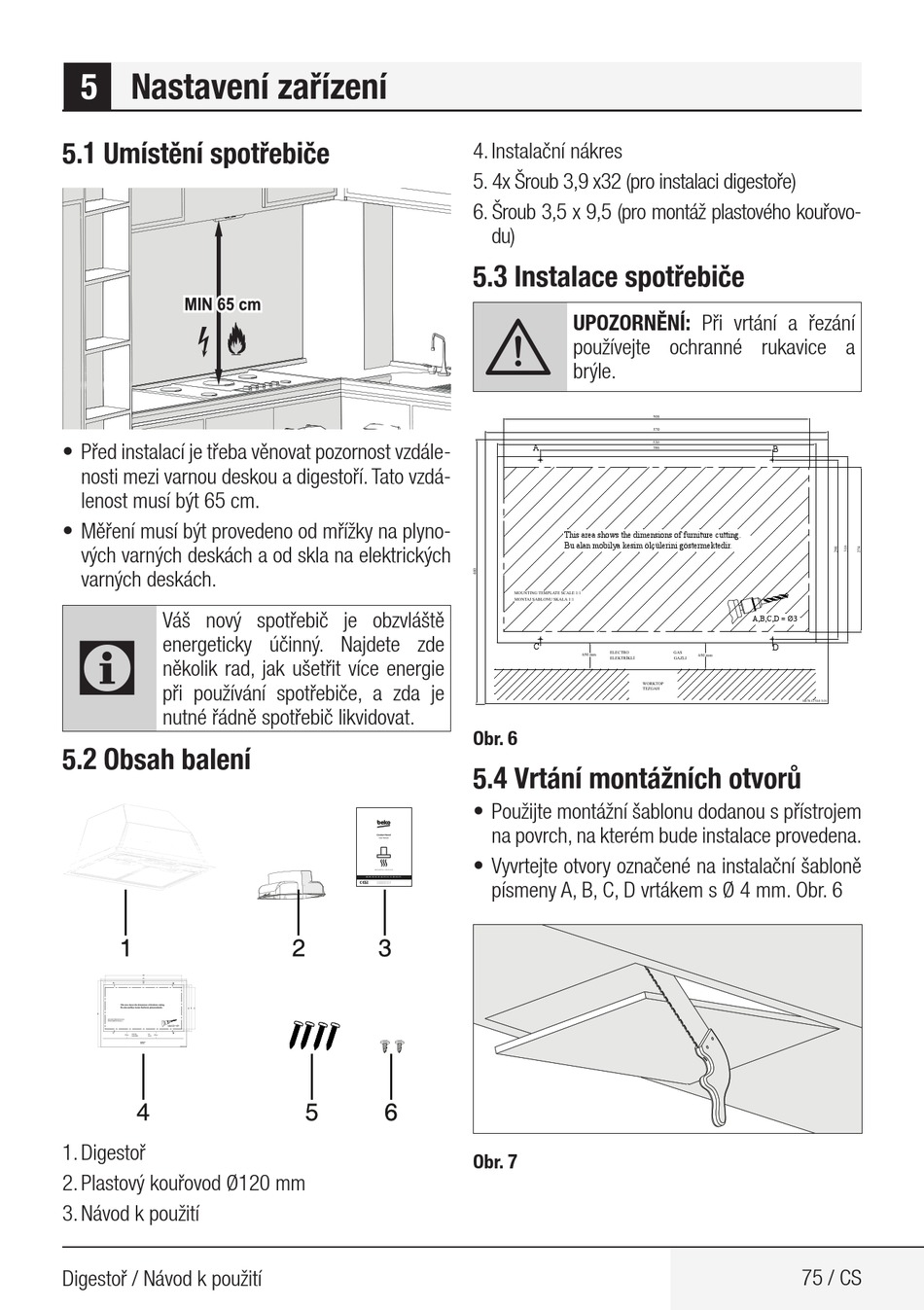

5 Nastavení zařízení
5.1 Umístění spotřebiče
• Před instalací je třeba věnovat pozornost vzdále-
nosti mezi varnou deskou a digestoří. Tato vzdá-
lenost musí být 65 cm.
• Měření musí být provedeno od mřížky na plyno-
vých varných deskách a od skla na elektrických
varných deskách.
Váš nový spotřebič je obzvláště
C
energeticky účinný. Najdete zde
několik rad, jak ušetřit více energie
při používání spotřebiče, a zda je
nutné řádně spotřebič likvidovat.
5.2 Obsah balení
1. Digestoř
2. Plastový kouřovod Ø120 mm
3. Návod k použití
Digestoř / Návod k použití
4. Instalační nákres
5. 4x Šroub 3,9 x32 (pro instalaci digestoře)
6. Šroub 3,5 x 9,5 (pro montáž plastového kouřovo-
du)
5.3 Instalace spotřebiče
A
A
MOUNTING TEMPLATE SCALE 1:1
MONTAJ ŞABLONU SKALA 1:1
C
Obr. 6
5.4 Vrtání montážních otvorů
• Použijte montážní šablonu dodanou s přístrojem
na povrch, na kterém bude instalace provedena.
Cooker Hood
User Manual
• Vyvrtejte otvory označené na instalační šabloně
HNU51311SH - HNU51311S
EN - DE - FR - PL - CS - SK - ET - LV - LT - RO - ES - PT -
písmeny A, B, C, D vrtákem s Ø 4 mm. Obr. 6
01M-8808823200-3721-04
01M-8808833200-3721-04
Obr. 7
UPOZORNĚNÍ: Při vrtání a řezání
používejte ochranné rukavice a
brýle.
508
570
530
386
This area shows the dimensions of furniture cutting.
Bu alan mobilya kesim ölçülerini göstermektedir.
ELECTRO GAS
650 mm 650 mm
ELEKTRİKLİ GAZLI
WORKTOP
TEZGAH
B
A,B,C,D = Ø3
D
