Elektropneumatische Hubschnellverstellung (HP)

Die Säulennähmaschine Kl. 768 ist serienmäßig mit der elektropneumatischen Hub-
schnellverstellung (HP) ausgestattet.
Bei Verdickungen im Nähgut oder zum Übernähen von Quernähten kann der maximale
Nähfußhub während des Nähens wie folgt zugeschaltet werden:
–

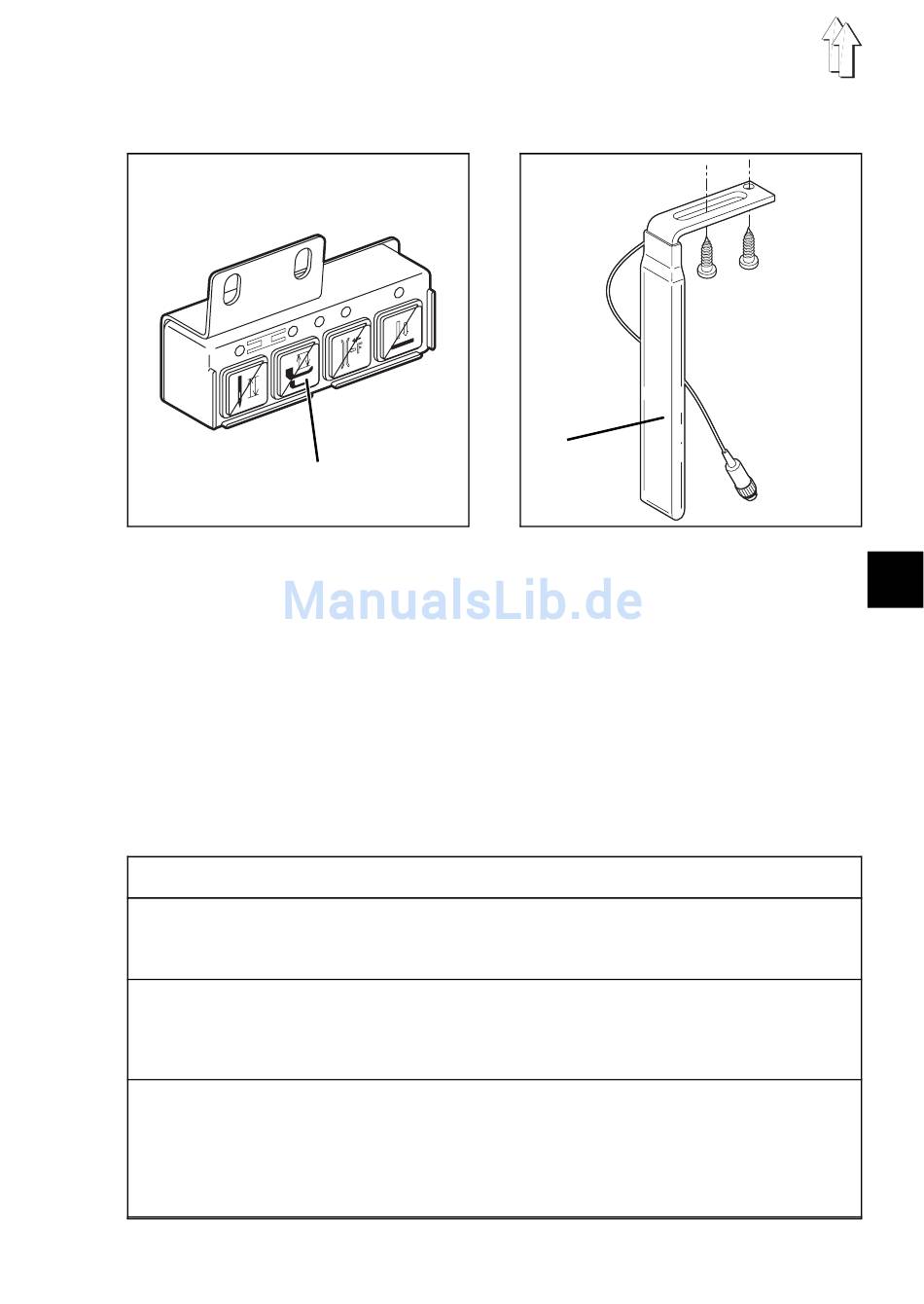

Taste 1 des Tastenblocks am Nähmaschinenarm drücken.
ODER:
–
Knieschalter 2 unter der Tischplatte betätigen.
Betriebsart der Hubschnellverstellung
Die Aktivierungsdauer des maximalen Nähfußhubes hängt von der eingestellten Be-
triebsart ab. Es kann zwischen drei Betriebsarten gewählt werden.
Die einzelnen Betriebsarten werden durch die Einstellung der Parameter F-138 und
F-184 am Bedienfeld bestimmt (siehe beiliegende Anleitung des Motorenherstellers).
Betriebsart
Tastend
F-138 = off
F-184 = 0
Rastend
F-138 = on
Tastend mit
Mindeststich-
zahl
F-138 = off
F-184 > 0
1
Bedienung / Erläuterung
Der maximale Nähfußhub bleibt zugeschaltet solange Taste 1
bzw. Knieschalter 2 betätigt wird.
Der maximale Nähfußhub wird durch Betätigen der Taste 1 bzw.
des Knieschalters 2 zugeschaltet.
Durch erneutes Betätigen der Taste bzw. des Knieschalters wird
der maximale Nähfußhub wieder ausgeschaltet.
Der maximale Nähfußhub bleibt zugeschaltet solange Taste 1
bzw. Knieschalter 2 betätigt wird.
Nach dem Entlasten der Taste bzw. des Knieschalters näht die
Maschine bis zum Erreichen der eingestellten Mindeststichzahl
(Parameter F-184) mit maximalem Nähfußhub. Anschließend
wird die Naht mit normalem Nähfußhub fortgesetzt.
