Bulletin No. MP30QS-B
Drawing No. LP0479
Released 3/05
Wir danken Ihnen für Ihren Entscheidung, ein Produkt von Sartorius einzusetzen und gratulieren Ihnen zu diesem Entschluß.
Mit dieser Kurzanleitung können Sie das MP 30 schnell in Betrieb nehmen.
]
Schritt 1
◊ ◊ Gerät MP 30
◊ ◊ Befestigungsrahmen (am Gerät montiert)
◊ ◊ Dichtung aus Gummi (lose beiliegend)
◊ ◊ Datenblatt
◊ ◊ Zubehör
]
Schritt 2
Drücken Sie die Gehäuseklemmen links und rechts an
der hinteren Seite zusammen und ziehen Sie
gleichzeitig das Gehäuse nach vorne. Der
Befestigungsrahmen kann später entfernt werden.
]
Schritt 3
Es gibt 3 Jumper (Die Position wird im Schritt 4 geändert).
Die Draufsicht zeigt Position und
entsprechende Funktion. (Der
Bereich ist nicht auf der Platine
gekennzeichnet.)
] Schritt 4
Brückenversorgung
BEISPIEL: 10 volt *
Sorgen Sie dafür, daß der Jumper in der folgenden Position ist.
* Bei 5 Volt Versorgung bitte den Jumper in die andere Position bringen.
Vorderseite des Gerätes, siehe Schritt 3
FRONT DISPLAY REVIEW Step 3
Brücke
BRIDGE
5V
oder
OR
10 V
EXCITATION Versorgung
Rückseite
]
Schritt 5
Schieben Sie das Gehäuse wieder über die Platine. Die Gehäuseklemmen müssen einrasten.
]
Schritt 6
Bei diesem Gerät gibt es keine weiteren Schalter oder Potentiometer.

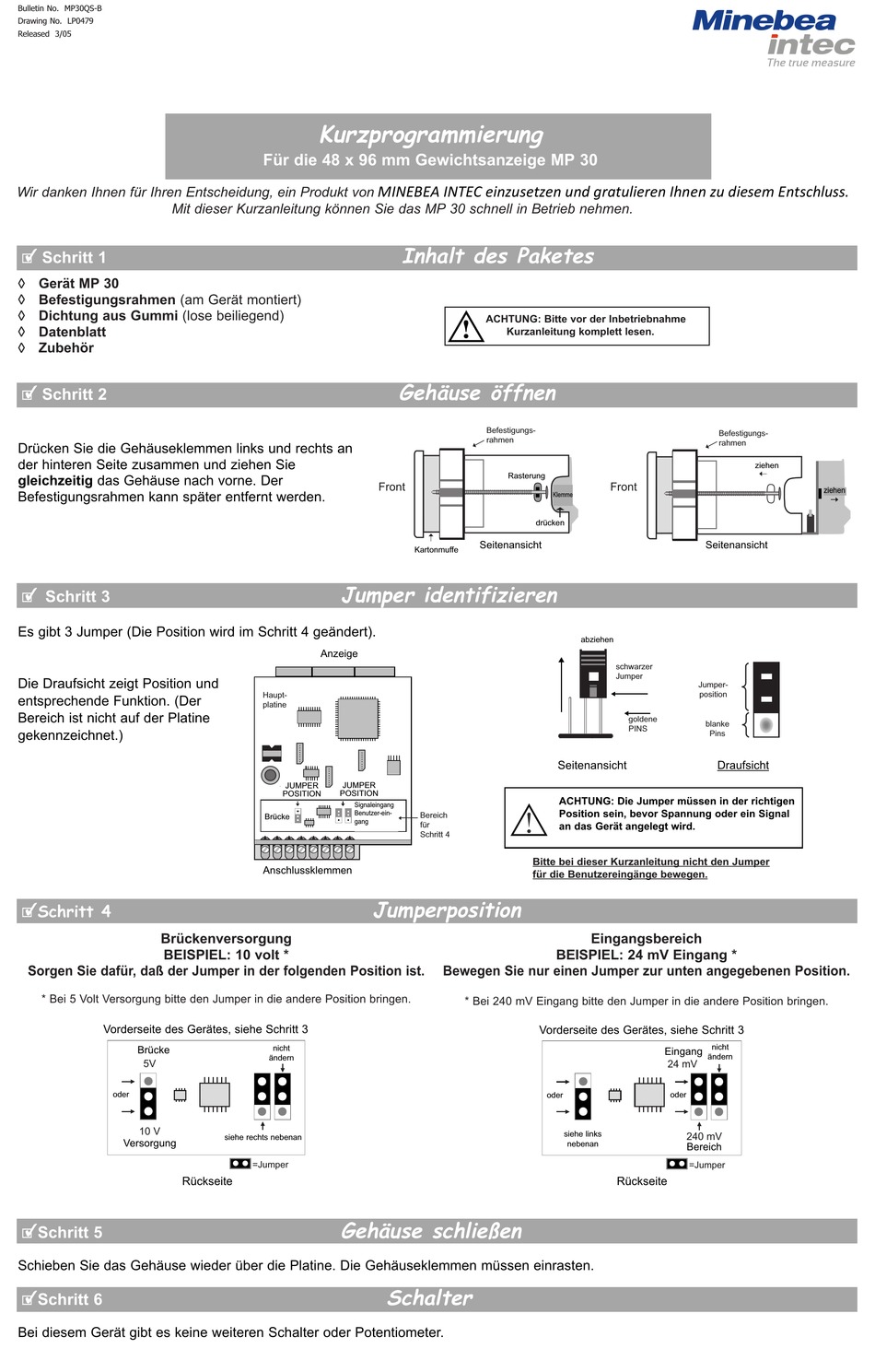

Kurzprogrammierung

Für die 48 x 96 mm Gewichtsanzeige MP 30
Jumper identifizieren
Anzeige
FRONT DISPLAY
Main
Haupt-
Circuit
platine
Board
JUMPER JUMPER JUMPER
JUMPER
POSITION
POSITION
LOCATION LOCATION
Signaleingang
Benutzer-ein-
BRIDGE
Brücke
gang
REAR TERMINALS
Anschlussklemmen
nicht
ändern Keep
Choose Next
siehe rechts nebenan
=Jumper
REAR
Gehäuse schließen
MINEBEA INTEC einzusetzen und gratulieren Ihnen zu diesem Entschluss.

Inhalt des Paketes

ACHTUNG: Bitte vor der Inbetriebnahme
Kurzanleitung komplett lesen.
Gehäuse öffnen
Befestigungs-
Mounting
rahmen
Kit
Rasterung
Latch
Front FRONT
LEDS
Seitenansicht Seitenansicht
SIDE VIEW
Cardboard
Kartonmuffe
Step
SIGNAL INPUT
Bereich
4
USER INPUT
Area für
Schritt 4
Jumperposition
Bewegen Sie nur einen Jumper zur unten angegebenen Position.
* Bei 240 mV Eingang bitte den Jumper in die andere Position bringen.
Schalter
Front
FRONT
Pull
Klemme
LEDS
Tab
Depress
drücken
Pull up abziehen
Black
schwarzer
Thin
Jumper
Jumper
Over Pins
goldene
Gold
PINS
Pins
Seitenansicht
BOARD LEVEL VIEW
ACHTUNG: Die Jumper müssen in der richtigen
Position sein, bevor Spannung oder ein Signal
an das Gerät angelegt wird.
Bitte bei dieser Kurzanleitung nicht den Jumper
für die Benutzereingänge bewegen.
Eingangsbereich
BEISPIEL: 24 mV Eingang *
Vorderseite des Gerätes, siehe Schritt 3
FRONT DISPLAY REVIEW Step 3
Eingang
INPUT
24 mV
oder oder
OR OR
siehe links Choose
240 mV
nebenan Before
Bereich
RANGE
=Jumper
Rückseite
REAR
Befestigungs-
Mounting
rahmen
Kit
ziehen
Pull
ziehen
Pull
Seitenansicht
SIDE VIEW
Jumper
Jumper-
position
Gold Pin
blanke
Exposed
Pins
Draufsicht
TOP VIEW
nicht
ändern
Keep
