Bulletin No. MP30QS-B
Drawing No. LP0479
Released 3/05
LE PRESENT GUIDE SIMPLIFIE VA VOUS PERMETTRE LA MISE EN ROUTE PAS A PAS DE VOTRE INDICATEUR.
✔
Etape 1
I
Indicateur MP30
I
Kit de Montage (expédié avec l'indicateur)
I
Joint face avant (membrane en caoutchouc noir)
I
Notice d'utilisation
I
Options
✔
Etape 2

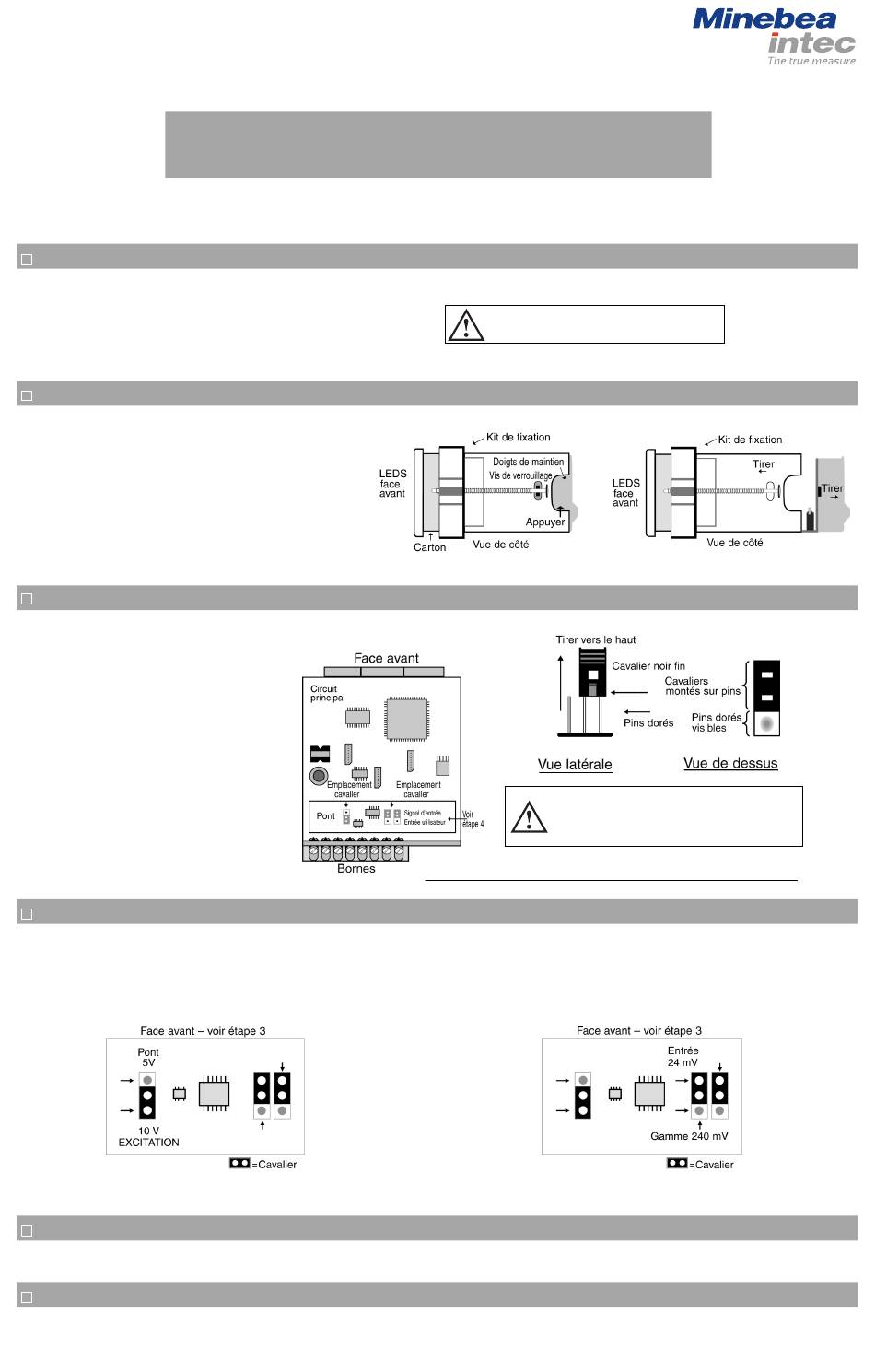

Dégager l'indicateur de son boîtier en appuyant et en
tirant fermement sur les verrous latéraux à l'endroit
des doigts de maintien situés à l'arrière de l'appareil.
Ceci afin de dégager les ergots de fixation. Le kit de
fixation pourra être remis en place plus tard.
✔
Etape 3
3 cavaliers avec le MP30 (déplacés plus tard)
Les cavaliers sont de petits clips fins et
noirs qui se déplacent sur des « pins »
dorés. Voir ci-contre vue de dessus afin
de situer leur emplacement. Les choix
ne sont pas étiquetés sur la carte.
✔
Etape 4
PONT D'EXCITATION
S'ASSURER QU'UN CAVALIER EST EN POSITION 10 V
* Placer le cavalier en position basse pour une excitation de 5 V
Arrière
✔
Etape 5
Re-insérer l'appareil dans son boîtier (inverser l'étape 2)
✔
Etape 6
Il n'y a sur cet indicateur aucun switch d'alimentation, de configuration ni d'ajustement de potentiomètre
Mise en Route Simplifiée
Modèle MP30
NOUS VOUS FELICITONS D'AVOIR CHOISI UN PRODUIT SARTORIUS
Ouverture du Boîtier
Mise en Place des Cavaliers
EX : 10 V*
- Indicateurs de poids 48 x 96
Contenu
Attention : Lire attentivement ces
instructions avant la mise en place
Cavalier
Ne pas déplacer le cavalier de l'entrée utilisateur durant cette mise en route
DÉPLACER UN CAVALIER EN POSITION 24 mV
* Placer le cavalier en position basse pour une échelle de 240 mV.
Assemblage
Switches
MINEBEA INTEC
Attention : Ces cavaliers doivent être en
position correcte pour l'application, avant
la mise sous tension ou le signal d'entrée.
GAMME D' ENTREE
EX : ENTRÉE 24 mV*
Arrière
