Gerätebeschreibung

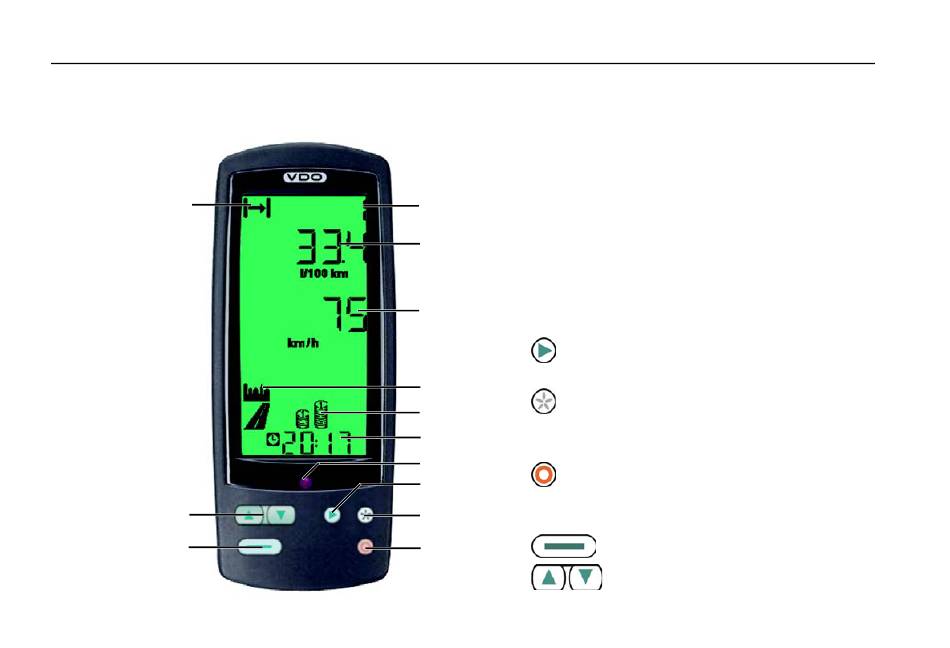

Bedienungs- und Anzeigeelemente

1
13
12
10
All manuals and user guides at all-guides.com
2
3
4
5
6
7
8
9
10
11
© Siemens VDO Trading GmbH
1 Anzeige Fahrer- / Tripauswahl (-> 22)
2 Anzeige Fahrerzähler (-> 22)
3 Obere Anzeige Fahrtdaten (-> 14)
4 Untere Anzeige Fahrtdaten (-> 15)
5 Anzeige Geschwindigkeitsprofil (-> 11)
6 Anzeige Verbrauchstrend (-> 11)
7 Anzeige Uhrzeit / Restlenkzeit (-> 17)
8 LED - Anzeige (-> 12)
9
-Taste – Uhrzeit / Restlenkzeit (-> 17),
Weiterschalten bei PIN-Eingabe (-> 24)
10
-Taste – Fahrer- / Tripauswahl (-> 22),
Fahrzeugzähler zurücksetzen (-> 19),
Anzeigenbeleuchtung einstellen (-> 26)
11
-(Zurück-)Taste und
zweiten Geschwindigkeitsalarmwert setzen /
löschen (-> 20)
12
-(Bestätigungs-)Taste
13
-(Blättern-)Tasten
EDM eco
Bedienungsanleitung
TU00-1404-0311020
