22
1
–

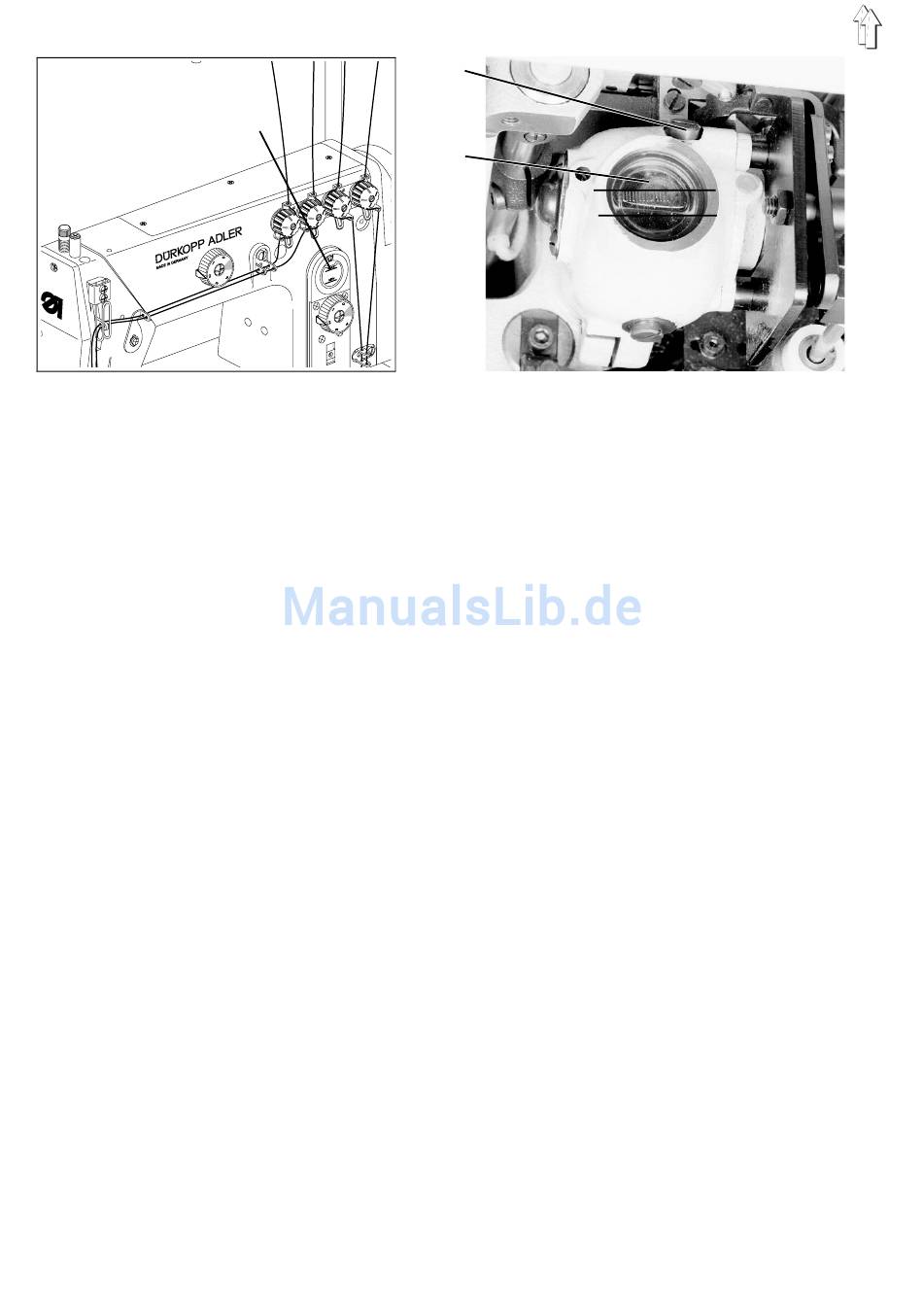

Der Ölstand im Greiferantriebsgehäuse 3 darf nicht unter die unte-
re eingezeichnete MIN Markierung absinken.
-
Nähmaschinenoberteil hochschwenken
-
Schraube 2 herausdrehen.
-
Öl nachfüllen.
ACHTUNG !
Der Ölstand darf bei heruntergeschwenktem Oberteil die
eingezeichnete MAX Markierung nicht überschreiten.
-
Schraube 2 festziehen.
-
Oberteil herunterschwenken.
–
Der Ölstand im Ölvorratsbehälter 1 darf nicht unter die Strichmar-
ke "MIN" absinken.
Bei Bedarf den Ölstand im Vorratsbehälter 1 bis zur Strichmarke
"MAX" nachfüllen.
Außer dem Greiferantrieb werden alle Lagerstellen der Maschine
durch eine zentrale Öldochtschmierung aus diesem Vorratsbehäl-
ter 1 versorgt.
2
3
MAX
MIN
