Zur Montage Erforderlich; Required For Mounting (Not Included In Scope Of Delivery); Erforderliches Werkzeug; Required Tools (Not Included In Scope Of Delivery) - Baumer Hubner Berlin Pog 11 Montage- Und Betriebsanleitung

4.2

Zur Montage erforderlich

(nicht im Lieferumfang enthalten)
Anbauvorrichtung, kundenspezifisch
12
Befestigungsschrauben M6x16 mm für An-
13
bauvorrichtung, ISO 4017
Federscheibenkupplung K 35,
14
als Zubehör erhältlich, siehe Abschnitt 5.5.
15 Sensorkabel HEK 8,
als Zubehör erhältlich, siehe Abschnitt 7.6.
4.3

Erforderliches Werkzeug

(nicht im Lieferumfang enthalten)
2,5 mm
10 und 22 mm
TX 10, TX 20
16 Werkzeugset als Zubehör erhältlich:
Bestellnummer 11068265
MB070T1 - 11055673
12
13
12x
Baumer_POG11-POG11G-T1_II_DE-EN_202109_MI_11055673 (21A1)
Vorbereitung / Preparation

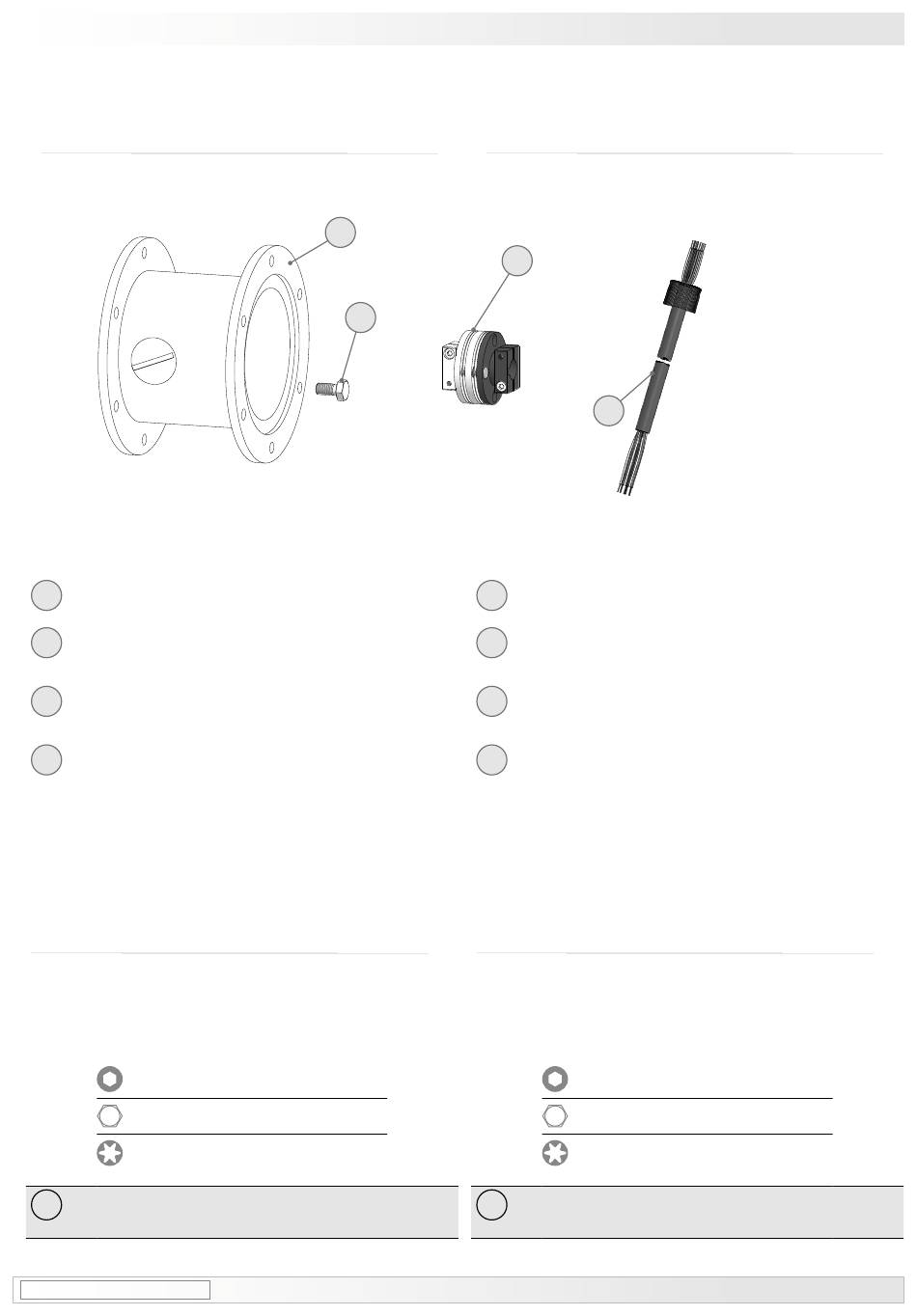

4.2 Required for mounting
(not included in scope of delivery)
14
15
Installation fitting, customized
12
Fixing screws M6x16 mm for installation fit-
13
ting, ISO 4017
Spring disk coupling K 35,
14
available as accessory, see section 5.5.
Sensor cable HEK 8,
15
available as accessory, see section 7.6.
4.3 Required tools
(not included in scope of delivery)
2.5 mm
10 and 22 mm
TX 10, TX 20
16
Tool kit available as accessory:
Order number 11068265
4
8
