6.3.3.2. Feldbusanschluss bei Ringtopologie

Information
SARVEx16.2 Steuereinheit: elektronisch (MWG)

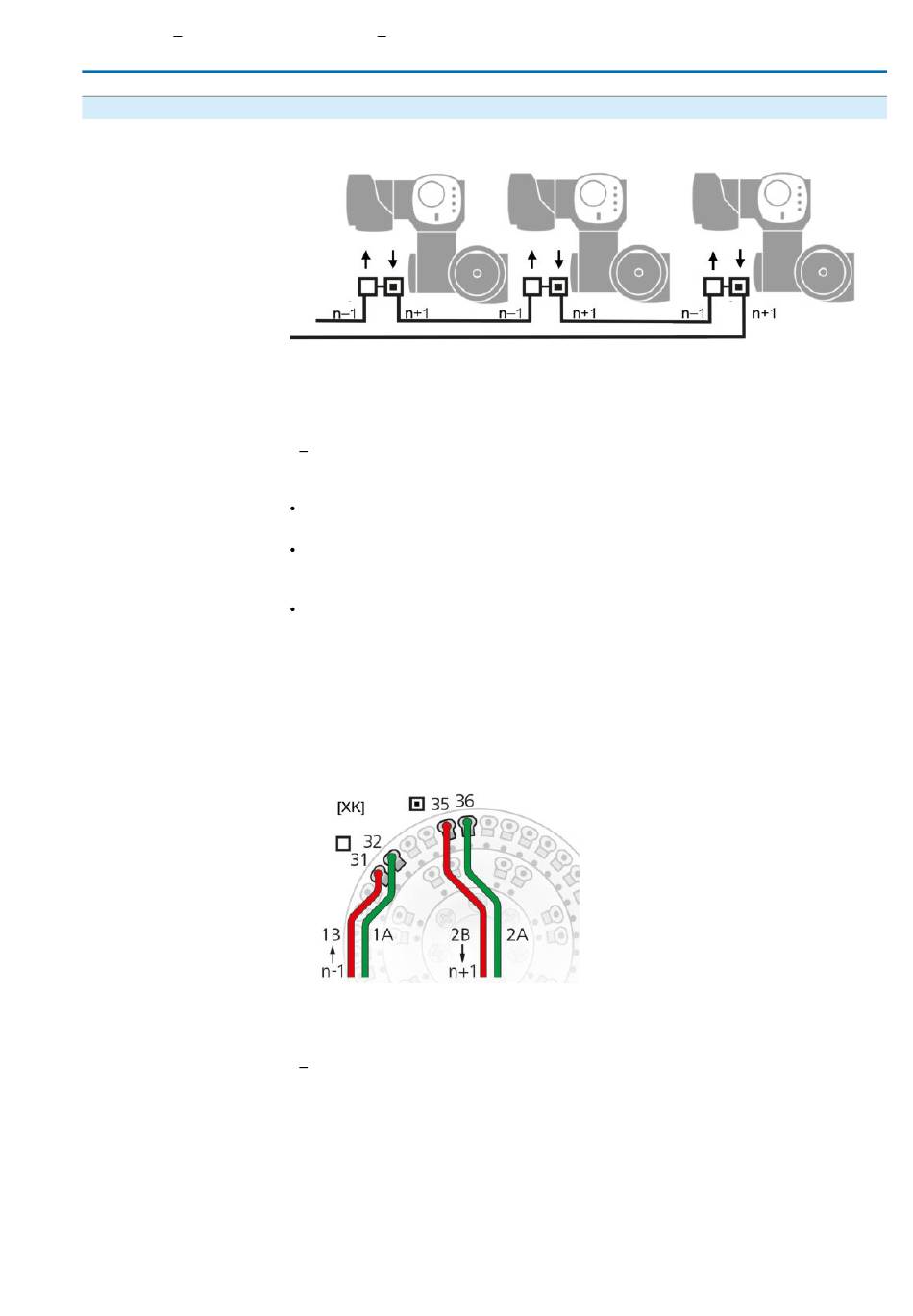

Bild 34: Ringtopologie
□
Kanal 1
▣
Kanal 2
■
letzter Feldbusteilnehmer
n 1 Feldbusleitung vom vorherigen Gerät (Eingang)
n+1 Feldbusleitung zum nächsten Gerät (Ausgang)
Bei Ringtopologie erfolgt eine automatische Terminierung, sobald die Stellan-
triebs-Steuerung mit Spannung versorgt wird.
Bei Unterbrechung der Spannungsversorgung einer Stellantriebs-Steuerung
werden die beiden RS-485 Ringsegmente automatisch miteinander verbunden,
so dass die dahinterliegenden Antriebe weiter verfügbar bleiben.
Mit Hilfe einer SIMA Master Station kann eine redundante Ringtopologie aufge-
baut werden.
Anschluss am Klemmenblock bei Ringtopologie
Bei flexiblen Leitungen kann der Feldbusanschluss über die Federkraftklemmen,
direkt am Klemmenblock erfolgen. Bei starren Leitungen (eindrähtig oder mehrdrähtig)
müssen zusätzliche Stützpunktklemmen verwendet werden. Siehe Abschnitt
<Anschluss mit Stützpunktklemmen bei Ringtopologie>
Bild 35: Klemmenbelegung am Klemmenblock (2-kanalig)
[XK] Klemmenbezeichnung nach Schaltplan (Kundenanschluss)
□
Kanal 1
▣
Kanal 2
n 1 Feldbusleitung vom vorherigen Gerät (Eingang über Kanal 1)
n+1 Feldbusleitung zum nächsten Gerät (Ausgang über Kanal 2)
Anschluss mit Stützpunktklemmen bei Ringtopologie
Bei Verwendung von starren Leitungen (eindrähtig oder mehrdrähtig) müssen
zusätzliche Stützpunktklemmen verwendet werden. Die Stützpunktklemmen
(Reihenklemmen) sind über dem Klemmenblock montiert.
