SAVEx 07.2
Elektroanschluss
6.3.4.
Anschlussraum schließen
Vorgehensweise
38
SAVEx16.2/SARVEx 07.2

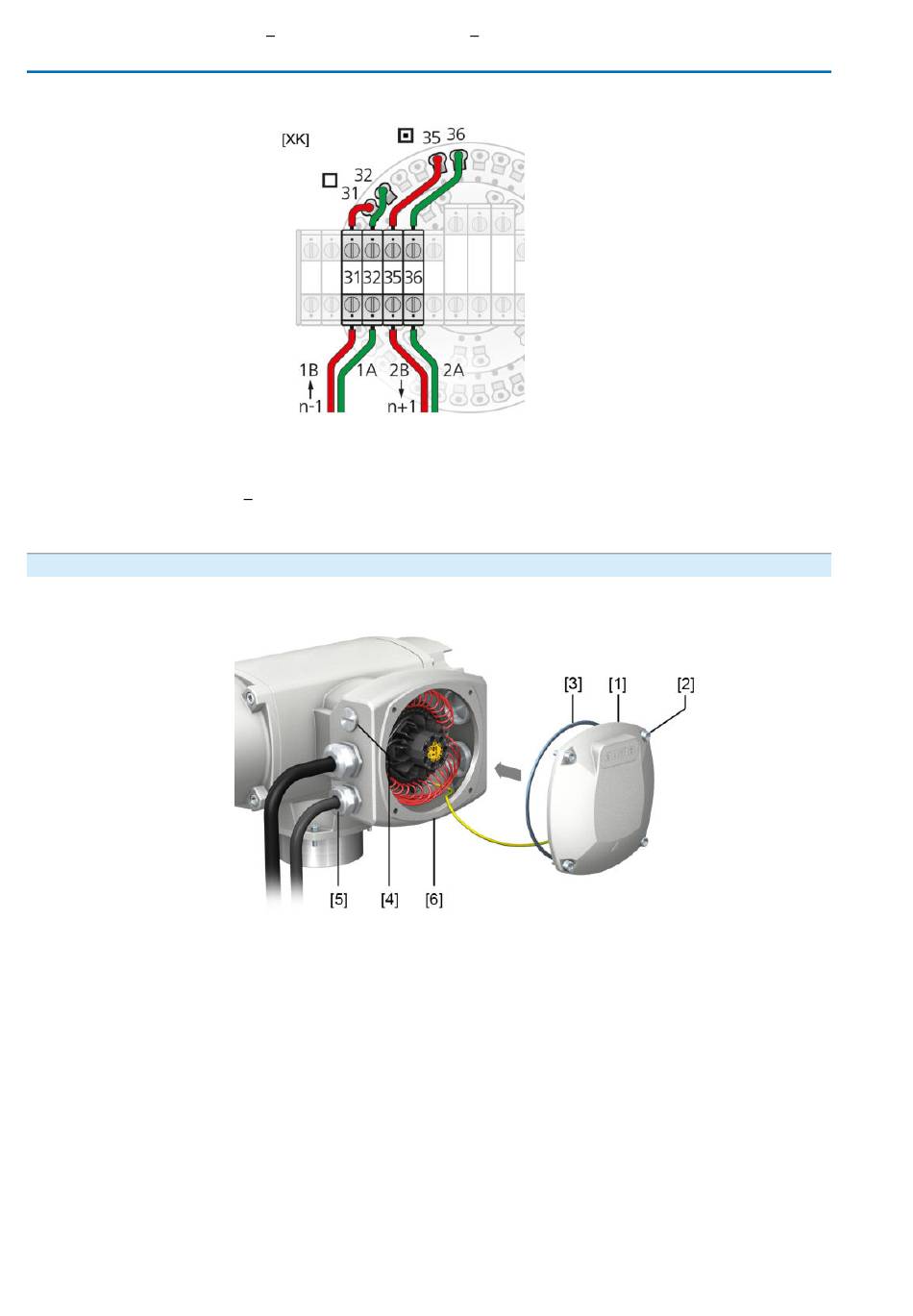

Bild 36: Klemmenbelegung Stützpunktklemmen (2-kanalig)
[XK] Klemmenbezeichnung nach Schaltplan (Kundenanschluss)
□
Kanal 1
▣
Kanal 2
n 1
Feldbusleitung vom vorherigen Gerät (Eingang über Kanal 1)
n+1
Feldbusleitung zum nächsten Gerät (Ausgang über Kanal 2)
Bild 37: Anschlussraum schließen
[1]
Deckel (Bild zeigt Ausführung KT in Zündschutzart Ex e)
[2]
Schrauben Deckel
[3]
O-Ring
[4]
Verschlussstopfen
[5]
Kabelverschraubung
[6]
Anschlussrahmen KT-Ex e
1.
Dichtflächen an Deckel [1] und Anschlussrahmen [6] säubern.
2.
Bei Ausführung in druckfester Kapselung (Ex d): Spaltflächen mit säurefreiem
Korrosionsschutzmittel konservieren.
3.
Prüfen, ob O-Ring [3] in Ordnung ist, falls schadhaft durch Neuen ersetzen.
4.
O-Ring mit säurefreiem Fett (z.B. Vaseline) leicht einfetten und richtig einlegen.
SARVEx16.2 Steuereinheit: elektronisch (MWG)
ACVExC 01.2 Non-Intrusive Modbus RTU
