Auma SAVEx 07.2 Betriebsanleitung Montage Und Inbetriebnahme Seite 9

SAVEx 07.2 SAVEx16.2/SARVEx 07.2
ACVExC 01.2 Non-Intrusive Modbus RTU
2. Kurzbeschreibung
Drehantrieb
AUMA Drehantrieb
Stellantriebs-Steuerung
SARVEx16.2 Steuereinheit: elektronisch (MWG)
Definition nach EN 15714-2/EN ISO 5210:
Ein Drehantrieb ist ein Stellantrieb, der auf die Armatur ein Drehmoment über
mindestens eine volle Umdrehung überträgt.

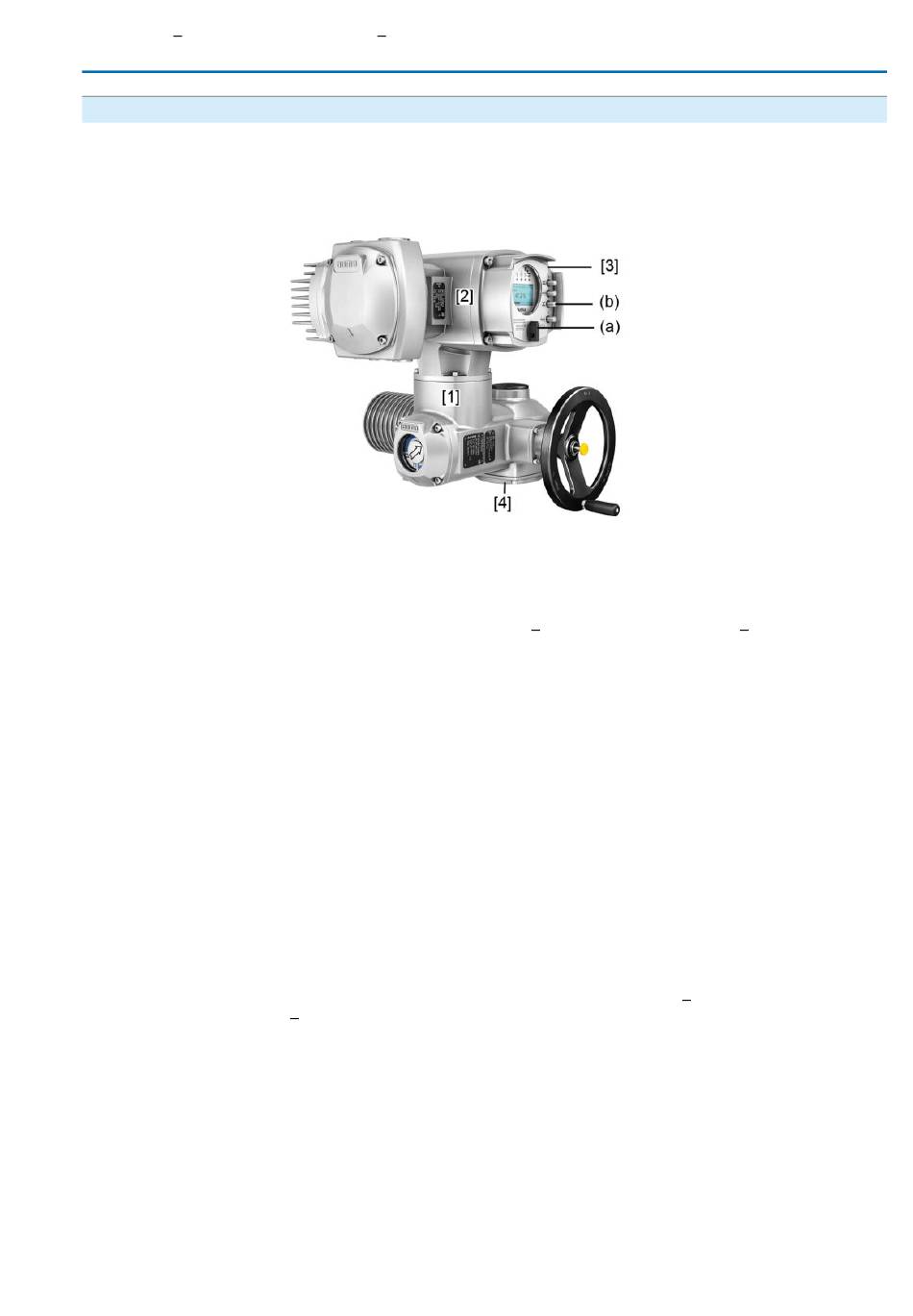

Bild 1: AUMA Drehantrieb SAVEx 10.2
[1] Drehantrieb mit Motor und Handrad
[2] Stellantriebs-Steuerung
[3] Ortssteuerstelle mit Display, (a) Wahlschalter und (b) Drucktaster
[4] Armaturenanschluss, z.B. Anschlussform A
AUMA Drehantriebe SAVEx 07.2
werden elektromotorisch angetrieben. Zur Einstellung und Notbetätigung ist ein
Handrad vorhanden.
Die Abschaltung in den Endlagen kann weg- oder drehmomentabhängig erfolgen.
Zur Ansteuerung bzw. zur Verarbeitung der Antriebssignale ist eine
Stellantriebs-Steuerung unbedingt erforderlich.
In Ausführung Intrusive (Steuereinheit: elektromechanisch) erfolgt die Weg- und
Drehmomenteinstellung über Schalter im Stellantrieb.
In Ausführung Non-Intrusive (Steuereinheit: elektronisch) erfolgt die Weg- und
Drehmomenteinstellung über die Stellantriebs-Steuerung, Stellantriebs- bzw.
Steuerungsgehäuse müssen dazu nicht geöffnet werden. Hierzu ist im Stellantrieb
ein MWG (magnetischer Weg- und Drehmomentgeber) eingebaut, der auch eine
analoge Drehmomentrückmeldung/Drehmomentanzeige und eine analoge
Stellungsrückmeldung/Stellungsanzeige an einem Ausgang der
Stellantriebs-Steuerung zur Verfügung stellen kann.
In Verbindung mit der Anschlussform A kann der Stellantrieb auch Schubkräfte
aufnehmen.
Bei den drehzahlvariablen Drehantrieben SAVEx 07.2
SARVEx 16.2 wird die Drehzahl des Stellantriebs über einen Frequenzumrichter
in der Stellantriebs-Steuerung verändert.
Bitte beachten: Stellantriebe in der Produktvariante Multiport Valve sind durchdrehend
und können mehrere Armaturenanschlüsse anfahren. Es existieren folglich keine
Endlagen. Die in den nachfolgenden Kapiteln verwendeten Bezeichnungen „Endlage
AUF" und „Endlage ZU" stehen bei dieser Produktvariante somit für die MPV
Positionen, bzw. „Position erreicht".
Die Stellantriebs-Steuerung ACVExC 01.2 kann direkt auf den Stellantrieb, oder
abgesetzt auf einem Wandhalter montiert werden.
Über die Ortssteuerstelle der Stellantriebs-Steuerung kann der Stellantrieb mittels
Drucktaster bedient, sowie Einstellungen im Menü der Stellantriebs-Steuerung
SAVEx 16.2/SARVEx 07.2
SAVEx 16.2/SARVEx 07.2
Kurzbeschreibung
SARVEx 16.2
