Auma SAVEx 07.2 Betriebsanleitung Montage Und Inbetriebnahme Seite 47

Drehantriebe; steuereinheit: elektronisch (mwg) mit stellantriebs-steuerung acvexc 01.2 non-intrusive ausführung multiport valve
Vorschau anzeigen Andere Handbücher für SAVEx 07.2:
Inhaltsverzeichnis
SAVEx 07.2
SAVEx16.2/SARVEx 07.2
ACVExC 01.2 Non-Intrusive Modbus RTU
6.5.3.
Feldbusleitungen anschließen
SARVEx16.2 Steuereinheit: elektronisch (MWG)

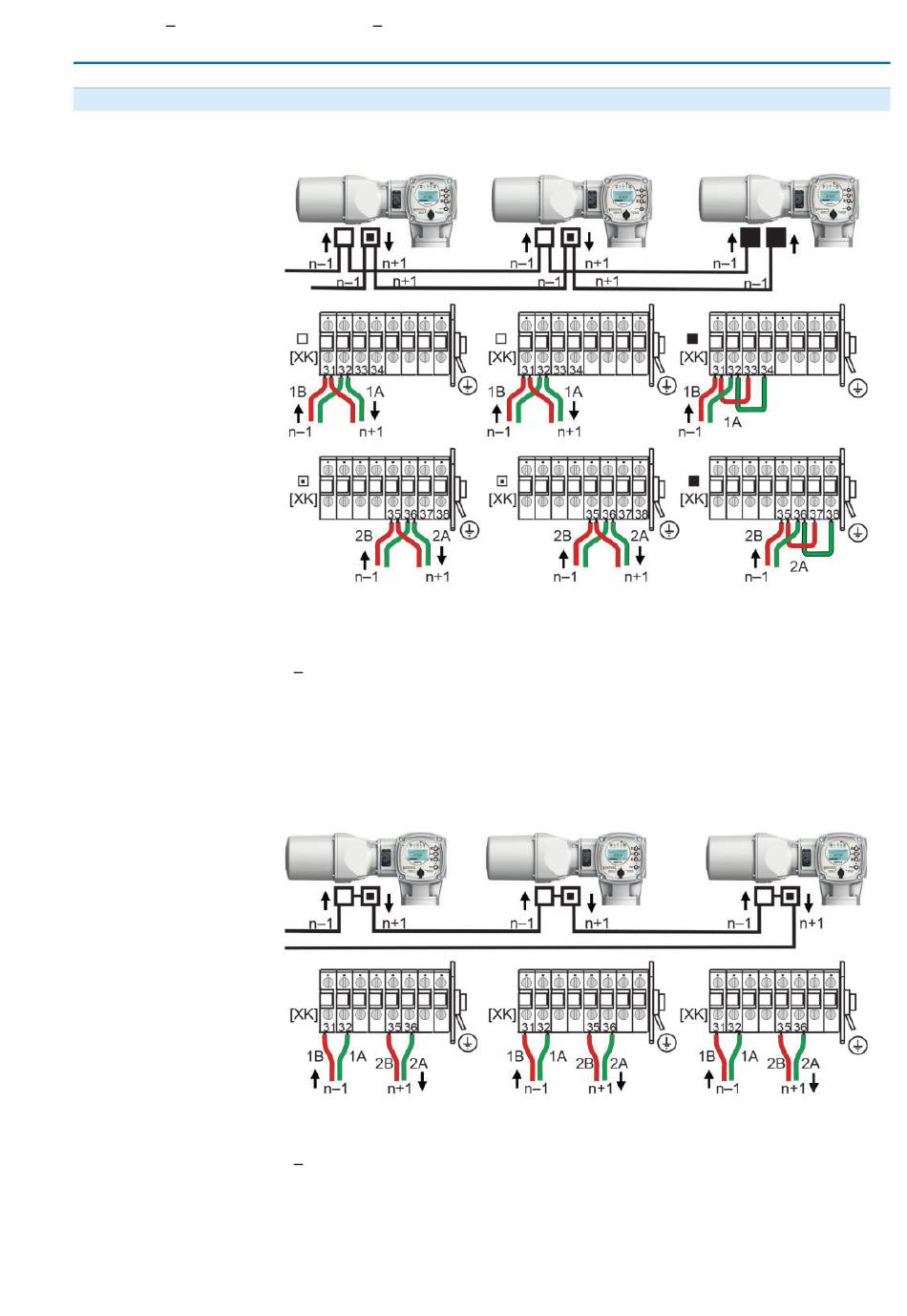

Bild 49: Klemmenbelegung bei Linientopologie (1-kanalig oder 2-kanalig bei AUMA
Redundanz I oder II)
Kanal 1: weitere Busteilnehmer folgen (Standard)
Kanal 2: weitere Busteilnehmer folgen (nur bei AUMA Redundanz I oder II)
letzter Busteilnehmer
n 1
Feldbusleitung vom vorherigen Gerät (Eingang)
n+1
Feldbusleitung zum nächsten Gerät (Ausgang)
[XK] Klemmenbezeichnung nach Schaltplan (Kundenanschluss):
Kanal 1: Klemmen 31, 32 und 33, 34
Kanal 2: Klemmen 35, 36 und 37, 38 (nur bei AUMA Redundanz I oder II)
Bild 50: Klemmenbelegung bei Ringtopologie (2-kanalig)
Kanal 1
Kanal 2
n 1
Feldbusleitung vom vorherigen Gerät (Eingang über Kanal 1)
n+1
Feldbusleitung zum nächsten Gerät (Ausgang über Kanal 2)
[XK] Klemmenbezeichnung nach Schaltplan (Kundenanschluss)
Elektroanschluss
47
