Elektrischer Anschluss Grenzwertgeber - KROHNE DK32 Handbuch

DK32 - DK34 - DK37

4.2 Elektrischer Anschluss Grenzwertgeber

Der elektrische Anschluss der Grenzwertgeber erfolgt
• DK../../S - im Anschlussstecker
• DK../../L - über ein konfektioniertes Kabel
Folgende Arbeitsschritte sind durchzuführen (DK../../S):
• Schraube
• Stecker abziehen
• Schraube
• Schraubendreher in die markierte Öffnung
• Das Anschlusskabel wird durch die Kabelverschraubung geführt
• Kabel (max. 1,5mm

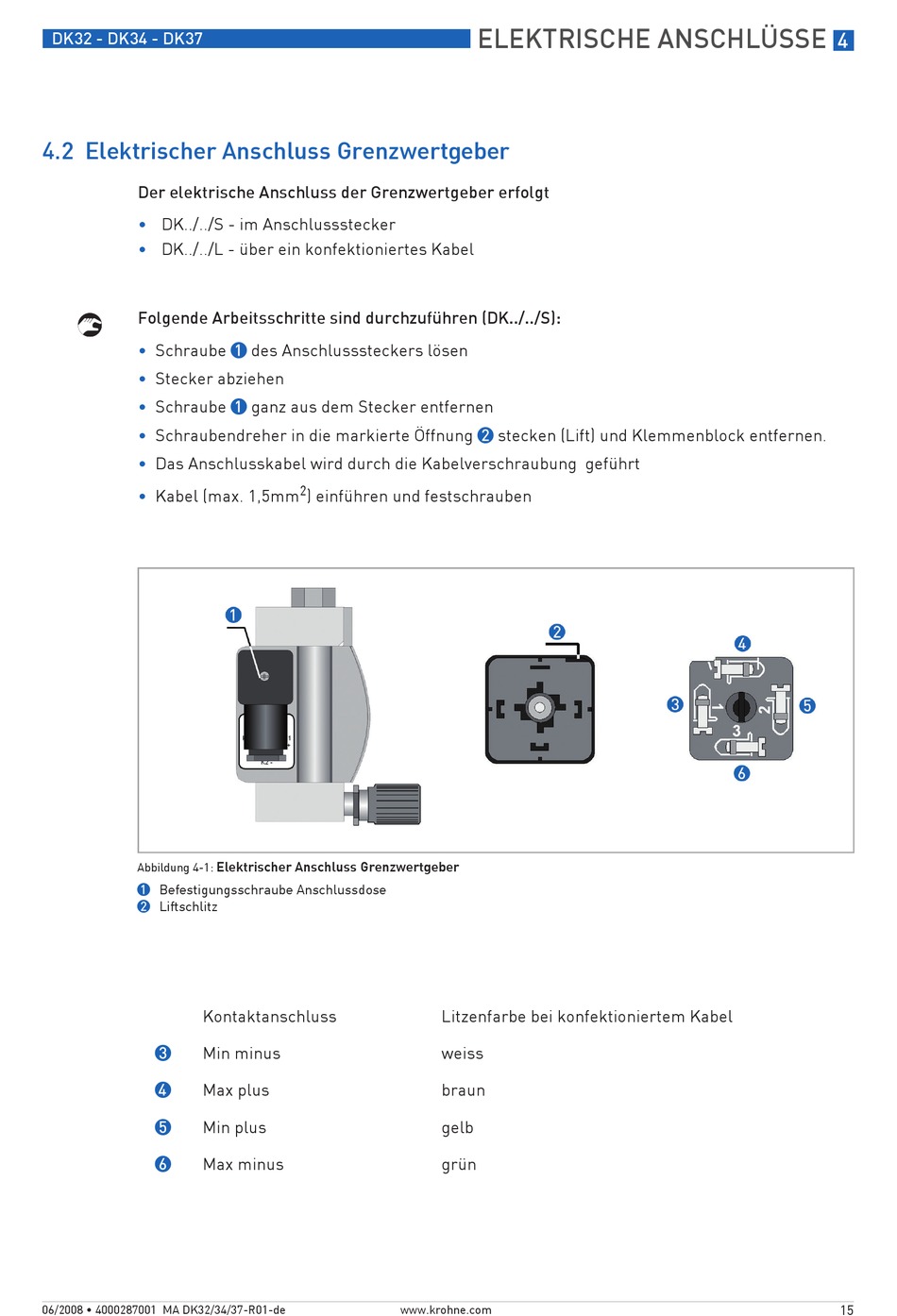

Abbildung 4-1:
Befestigungsschraube Anschlussdose
1
2 Liftschlitz
Kontaktanschluss
Min minus
3
Max plus
4
Min plus
5
6 Max minus
06/2008 • 4000287001 MA DK32/34/37-R01-de
1 des Anschlusssteckers lösen
1 ganz aus dem Stecker entfernen
2
) einführen und festschrauben
Elektrischer Anschluss Grenzwertgeber
ELEKTRISCHE ANSCHLÜSSE
stecken (Lift) und Klemmenblock entfernen.
2
Litzenfarbe bei konfektioniertem Kabel
weiss
braun
gelb
grün
www.krohne.com
4
15
