ELEKTRISCHE ANSCHLÜSSE

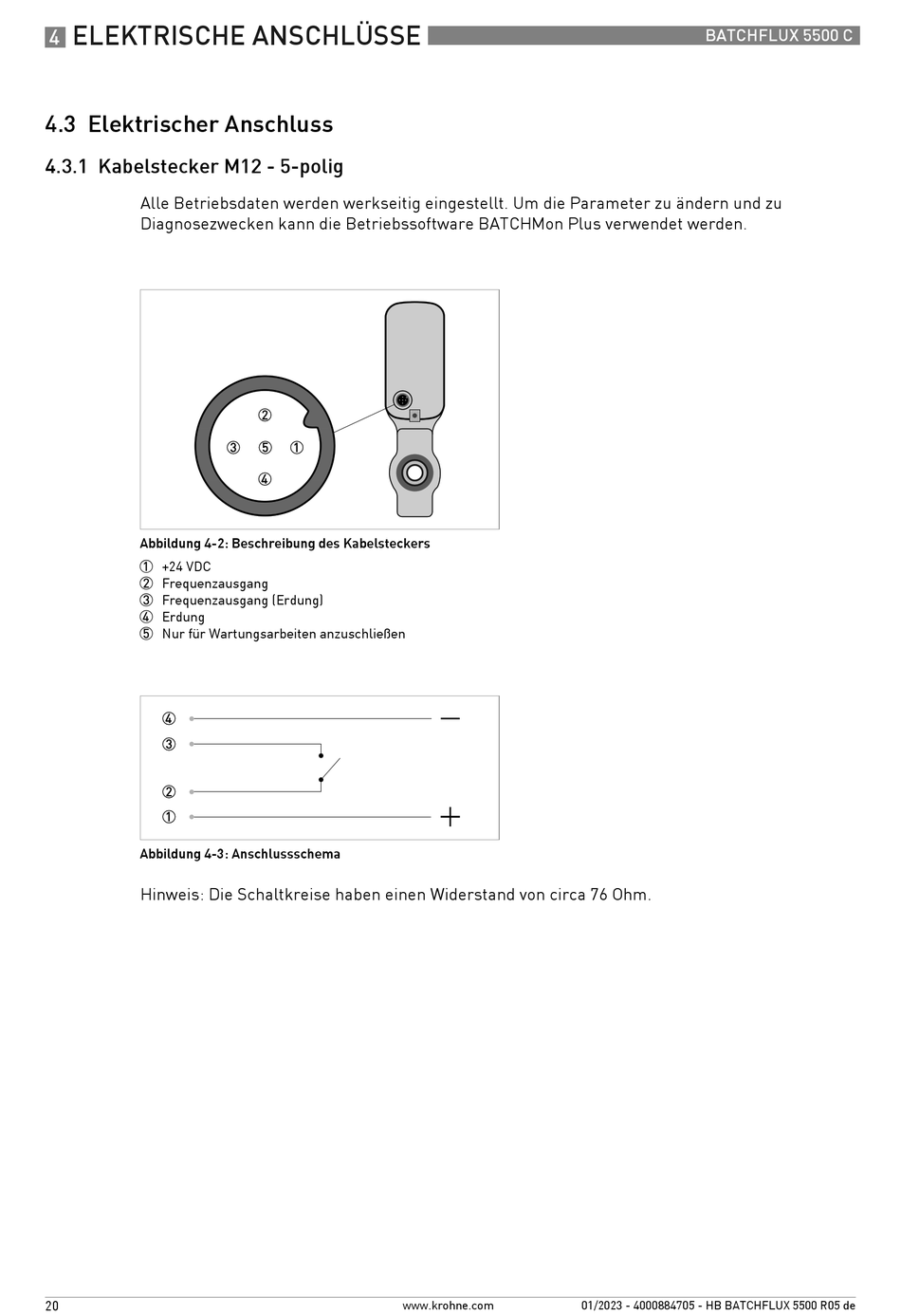

4.3 Elektrischer Anschluss

Alle Betriebsdaten werden werkseitig eingestellt. Um die Parameter zu ändern und zu

Diagnosezwecken kann die Betriebssoftware BATCHMon Plus verwendet werden.

Abbildung 4-2: Beschreibung des Kabelsteckers

1 +24 VDC

2 Frequenzausgang

3 Frequenzausgang (Erdung)

4 Erdung

5 Nur für Wartungsarbeiten anzuschließen

Abbildung 4-3: Anschlussschema

Hinweis: Die Schaltkreise haben einen Widerstand von circa 76 Ohm.

www.krohne.com

BATCHFLUX 5500 C

01/2023 - 4000884705 - HB BATCHFLUX 5500 R05 de
