DK32 DK34
DK32 DK34
DK32 DK34
DK32 DK34

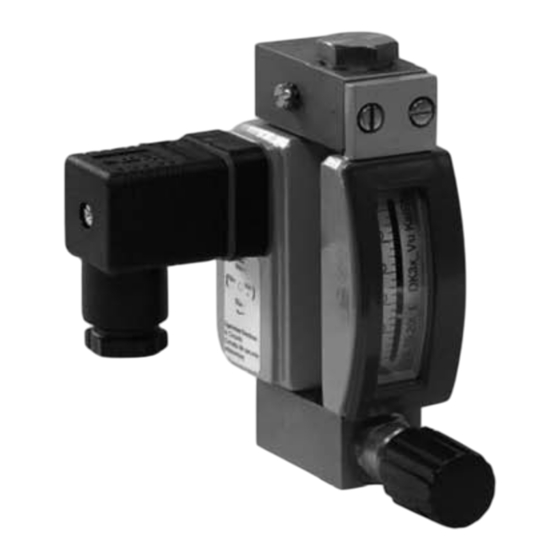

Schwebekörper-Durchflussmessgerät
mit elektrischen Einbauten
Gerätekategorie II2G
Gerätekategorie II2G
Gerätekategorie II2G
Gerätekategorie II2G
© KROHNE 10/2012 - 4000422203 - AD DK32/34 II2G R03 de
Zusatzanleitung
Zusatzanleitung
Zusatzanleitung
Zusatzanleitung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KROHNE DK 32
Inhaltszusammenfassung für KROHNE DK 32
- Seite 1 DK32 DK34 DK32 DK34 DK32 DK34 DK32 DK34 Zusatzanleitung Zusatzanleitung Zusatzanleitung Zusatzanleitung Schwebekörper-Durchflussmessgerät mit elektrischen Einbauten Gerätekategorie II2G Gerätekategorie II2G Gerätekategorie II2G Gerätekategorie II2G © KROHNE 10/2012 - 4000422203 - AD DK32/34 II2G R03 de...
-
Seite 2: Inhaltsverzeichnis
4.1 Allgemeine Hinweise......................9 4.2 Erdung und Potenzialausgleich ..................10 5 Betrieb 5.1 Inbetriebnahme ......................11 5.2 Betrieb ..........................11 6 Service 6.1 Wartung .......................... 12 6.2 Demontage ........................12 7 Notizen www.krohne.com 10/2012 - 4000422203 - AD DK32/34 II2G R03 de... -
Seite 3: Sicherheitshinweise
PTB 99 ATEX 2191 PTB 99 ATEX 2191 Bei Bedarf kann die EG-Baumusterprüfbescheinigung im Downloadbereich unter www.krohne.com heruntergeladen werden. 1.3 Zulassung nach dem IECEx- Scheme Die Konformität mit den IECEx Standards wurde entsprechend dem IECEx Certification Scheme for Explosive Atmospheres nach IEC 60079-0 und IEC 60079-11 geprüft. Die Nummer des IEC- Zertifikates lautet: IECEx PTB 09.0025... -
Seite 4: Gerätebeschreibung
3 Benannte Stelle ATEX 4 DGRL-Daten 5 Auslegungsdaten: Temperatur & Druckstufe 6 Ex-Daten entsprechend PTB 99 ATEX 2191 bzw. IECEx PTB 09.0025 7 Eingebautes Betriebsmittel 8 Handbuch beachten 9 KROHNE Webseite www.krohne.com 10/2012 - 4000422203 - AD DK32/34 II2G R03 de... -
Seite 5: Brennbare Messstoffe
G G G G Gasexplosionsschutz ia ia ia ia Eigensicher, Schutzniveau "ia" Geeignet für Gasgruppen IIC, IIB und IIA T6 T6 Geeignet für Temperaturklassen T6 ... T1 EPL, geeignet für Zone 1 10/2012 - 4000422203 - AD DK32/34 II2G R03 de www.krohne.com... -
Seite 6: Umgebungstemperatur / Temperaturklassen
[°F] -20...+40 -4...+104 -20...+50 -4...+122 -20...+60 -4...+140 -20...+40 -4...+104 -20...+50 -4...+122 -20...+60 -4...+140 -20...+40 -4...+104 -20...+50 -4...+122 -20...+60 -4...+140 -20...+90 -4...+194 T3...T1 -20...+40 -4...+104 -20...+50 -4...+122 -20...+60 -4...+140 -20...+90 -4...+194 www.krohne.com 10/2012 - 4000422203 - AD DK32/34 II2G R03 de... -
Seite 7: Elektrische Daten
In Abhängigkeit von der Geräteausführung ergeben sich folgende Höchstwerte je Stromkreis: Ausführung DK3./../.././../A–Ex 16 VDC 25 mA 64 mW Unabhängig von der Geräteausführung sind bei der Zusammenschaltung für jeden eigensicheren Stromkreis folgende Werte zu berücksichtigen: 150 nF 150 µH 10/2012 - 4000422203 - AD DK32/34 II2G R03 de www.krohne.com... -
Seite 8: Installation
• die Bedienung von einem sicheren Stand aus möglich ist. VORSICHT! Für Schäden aus unsachgemäßem oder nicht bestimmungsgemäßem Gebrauch haftet der Hersteller nicht. Dies gilt insbesondere für Gefährdungen durch unzureichende Korrosionsbeständigkeit und Eignung der messstoffberührten Werkstoffe. www.krohne.com 10/2012 - 4000422203 - AD DK32/34 II2G R03 de... -
Seite 9: Elektrische Anschlüsse
EN 60529. Die Leitungseinführung ist mit einem Stopfen verschlossen. Der Stopfen ist durch eine geeignete Anschlussleitung (Nenndurchmesserbereich 6...9mm) zu ersetzen. Anschlussbilder Kontaktanschluss Litzenfarbe bei konfektioniertem Kabel Min minus weiss Min plus gelb Max minus grün Max plus braun Liftschlitz Befestigungsschraube Anschlussdose 10/2012 - 4000422203 - AD DK32/34 II2G R03 de www.krohne.com... -
Seite 10: Erdung Und Potenzialausgleich
Erdverbindung mit Hilfe der Erdungsschraube 1 1 1 1 zu erstellen. Die Lage des Erdanschlusses ist nachstehend abgebildet. Die Verbindung gewährleistet lediglich eine elektrostatische Verbindung des Gerätes und erfüllt nicht die Anforderungen an eine Potentialausgleichsverbindung. DK32 - DK34 www.krohne.com 10/2012 - 4000422203 - AD DK32/34 II2G R03 de... -
Seite 11: Betrieb
Gehäusedeckel zu entfernen. Der Gehäusedeckel ist unmittelbar nach dem Einstellen der Grenzwertgeber zu schließen. VORSICHT! Zündgefahren durch Druckstöße, Schlag oder Reibung sind insbesondere bei Messteilen bzw. Schwebekörpern aus Titan zu vermeiden. 10/2012 - 4000422203 - AD DK32/34 II2G R03 de www.krohne.com... -
Seite 12: Service
• Bei umweltkritischen oder gefährlichen Messstoffen sind entsprechende • Sicherheitsvorkehrungen bezüglich Restflüssigkeit im Messteil zu treffen. Bei der Wiedermontage des Gerätes in die Rohrleitung sind die Dichtungen zu erneuern. • www.krohne.com 10/2012 - 4000422203 - AD DK32/34 II2G R03 de... -
Seite 13: Notizen
NOTIZEN DK32 DK34 10/2012 - 4000422203 - AD DK32/34 II2G R03 de www.krohne.com... - Seite 14 NOTIZEN DK32 DK34 www.krohne.com 10/2012 - 4000422203 - AD DK32/34 II2G R03 de...
- Seite 15 NOTIZEN DK32 DK34 10/2012 - 4000422203 - AD DK32/34 II2G R03 de www.krohne.com...
- Seite 16 Produkte und Systeme für die Öl- und Gasindustrie • Messsysteme für die Schifffahrtsindustrie Hauptsitz KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Deutschland) Tel.:+49 (0)203 301 0 Fax:+49 (0)203 301 10389 info@krohne.de Die aktuelle Liste aller KROHNE Kontakte und Adressen finden Sie unter: www.krohne.com...
