DK32 - DK34 - DK37

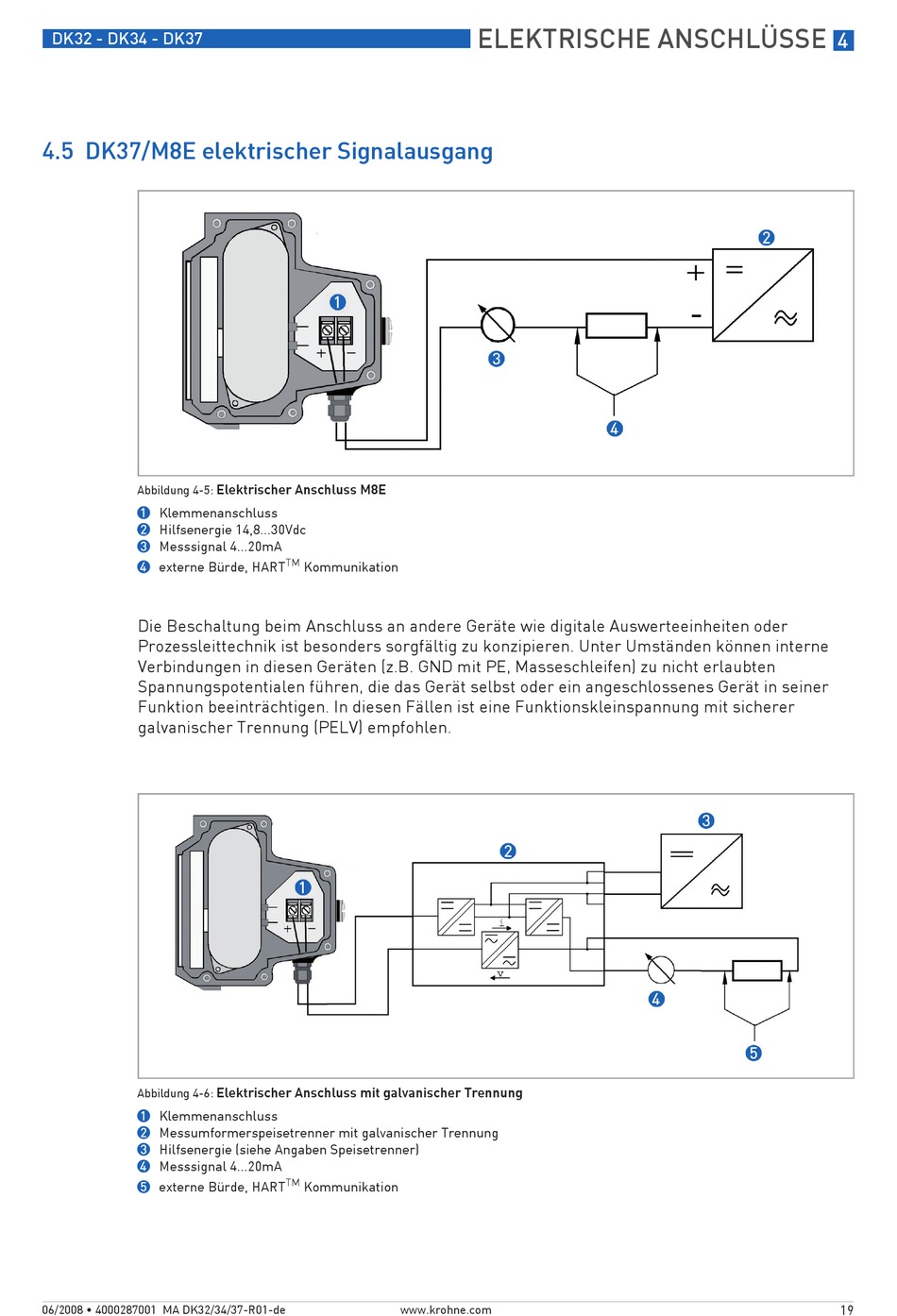

4.5 DK37/M8E elektrischer Signalausgang

Abbildung 4-5:
Klemmenanschluss
1
Hilfsenergie 14,8...30Vdc
2
Messsignal 4...20mA
3
4 externe Bürde, HART
Die Beschaltung beim Anschluss an andere Geräte wie digitale Auswerteeinheiten oder
Prozessleittechnik ist besonders sorgfältig zu konzipieren. Unter Umständen können interne
Verbindungen in diesen Geräten (z.B. GND mit PE, Masseschleifen) zu nicht erlaubten
Spannungspotentialen führen, die das Gerät selbst oder ein angeschlossenes Gerät in seiner
Funktion beeinträchtigen. In diesen Fällen ist eine Funktionskleinspannung mit sicherer
galvanischer Trennung (PELV) empfohlen.
Abbildung 4-6:
Klemmenanschluss
1
Messumformerspeisetrenner mit galvanischer Trennung
2
3 Hilfsenergie (siehe Angaben Speisetrenner)
4 Messsignal 4...20mA
externe Bürde, HART
5
06/2008 • 4000287001 MA DK32/34/37-R01-de
Elektrischer Anschluss M8E
TM
Kommunikation
Elektrischer Anschluss mit galvanischer Trennung
TM
Kommunikation
ELEKTRISCHE ANSCHLÜSSE
