4 Geräteinstallation ISEDE‑16‑H(V1,V2) | ISEDE‑34‑64‑H(V1) | ISEDE‑16‑34‑HCE | ISEDE‑64‑S(V1) | ISEDE‑64‑SCE
4.2.2.1

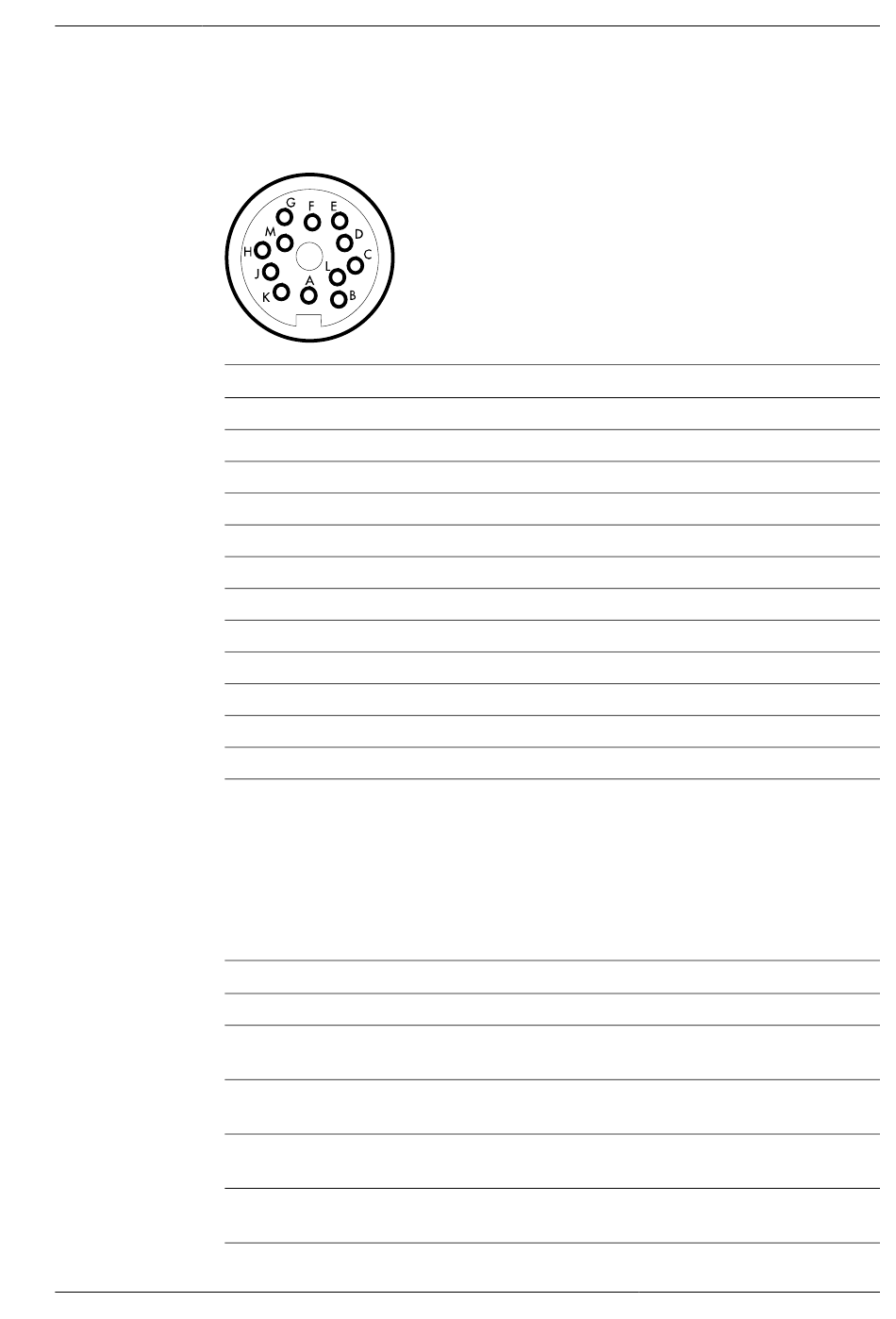

Steckerbelegung

4.3 Optionen und Zubehör
Minebea Intec
RS-485-Schnittstelle durch den Kundenservice in eine RS-232-Schnittstelle umgewandelt
werden.
Datenschnittstelle RS 485
A RxD–TxD–N
B nicht verwendet
C nicht verwendet
D nicht verwendet
E GND-ISO
F Justieren - Verriegelungsschalter
G Versorgung 15 V DC
H nicht belegt
J GND-Line
K GND-Line
L RxD–TxD–P
M Versorgung 15 V DC
Schnittstellenbuchse (Empfehlung): Typ C091D, 12 pol., Amphenol (IP65) Kabeltype
entsprechend AWG 24
Bitte Stromversorgungshinweise beachten!
Mechanisches Zubehör
Grubenrahmen, lackiert, für Plattformabmessung (BxT) 800 x 600 mm YEG04IP
Grubenrahmen, Edelstahl, für Plattformabmessung (BxT) 800 x
600 mm
Installationskit für Grubenrahmen (erforderlich für Installation von
YEG04IP und YEG01IP)
Stativ lackiert, zur Befestigung Indikator an Plattform für Plattformab-
messungen 400x300 mm, Stativhöhe 500 mm *3
Haken für Unterlurwägung für EDE-Modelle
(Achtung: Bei Verwendung verringerter IP-Schutz)
Anschlussstecker COM 1 Rundstecker mit Schraubverbindung
Datenschnittstelle RS 232
nicht verwendet
RxD
TxD
CTS
GND-ISO
Justieren - Verriegelungsschalter
Versorgung 15 V DC
DTR
GND-Line
GND-Line
nicht verwendet
Versorgung 15 V DC
Bestell-Nr.:
YEG01IP
YAS04IS
YDH02CHE
69EA0040
