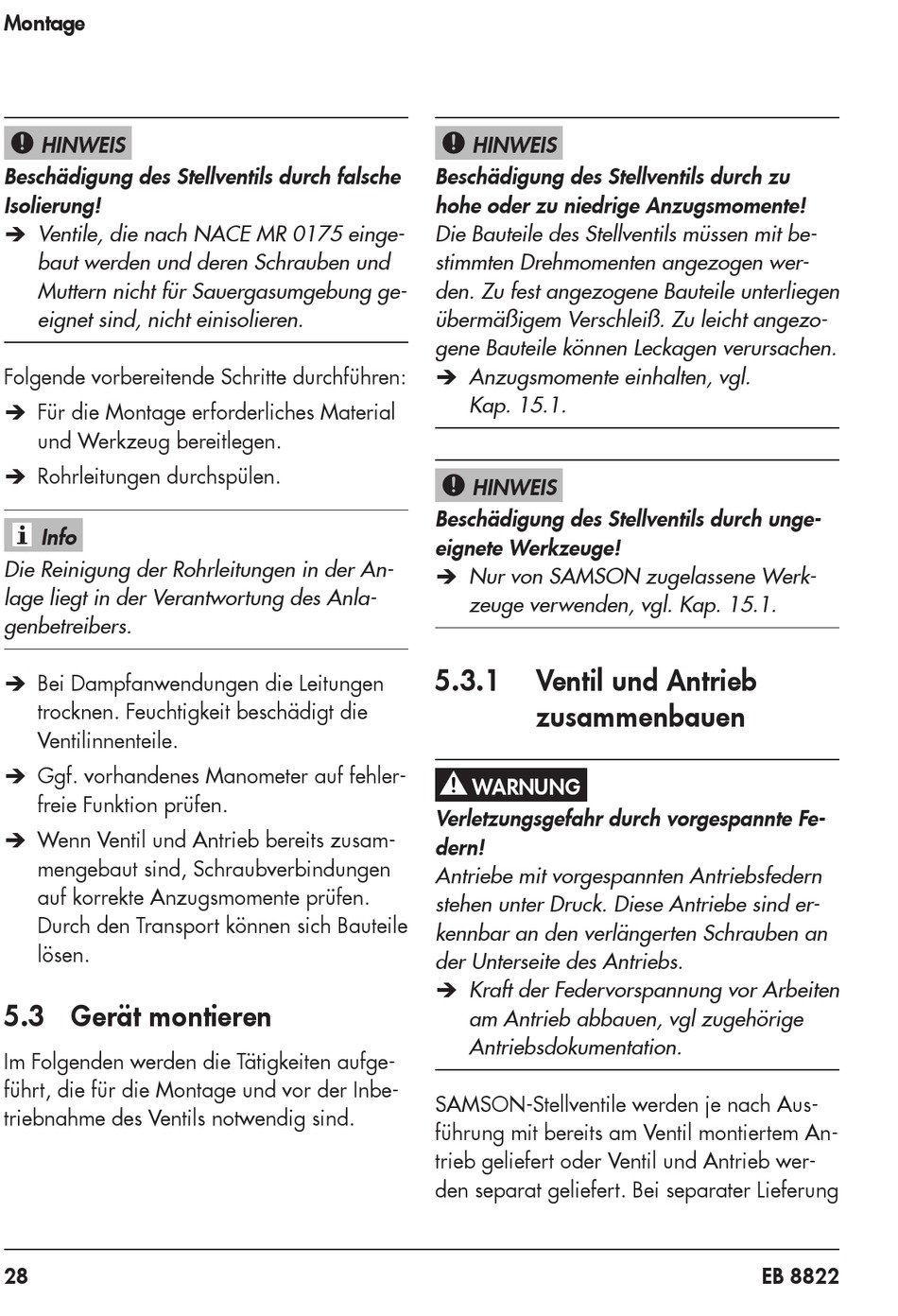

Montage
HINWEIS
!
Beschädigung des Stellventils durch falsche
Isolierung!
Î Ventile, die nach NACE MR 0175 einge-
baut werden und deren Schrauben und
Muttern nicht für Sauergasumgebung ge-
eignet sind, nicht einisolieren.
Folgende vorbereitende Schritte durchführen:
Î Für die Montage erforderliches Material
und Werkzeug bereitlegen.
Î Rohrleitungen durchspülen.
Info
Die Reinigung der Rohrleitungen in der An-
lage liegt in der Verantwortung des Anla-
genbetreibers.
Î Bei Dampfanwendungen die Leitungen
trocknen. Feuchtigkeit beschädigt die
Ventilinnenteile.
Î Ggf. vorhandenes Manometer auf fehler-
freie Funktion prüfen.
Î Wenn Ventil und Antrieb bereits zusam-
mengebaut sind, Schraubverbindungen
auf korrekte Anzugsmomente prüfen.
Durch den Transport können sich Bauteile
lösen.
5.3 Gerät montieren
Im Folgenden werden die Tätigkeiten aufge-
führt, die für die Montage und vor der Inbe-
triebnahme des Ventils notwendig sind.
28
HINWEIS
!
Beschädigung des Stellventils durch zu
hohe oder zu niedrige Anzugsmomente!
Die Bauteile des Stellventils müssen mit be-
stimmten Drehmomenten angezogen wer-
den. Zu fest angezogene Bauteile unterliegen
übermäßigem Verschleiß. Zu leicht angezo-
gene Bauteile können Leckagen verursachen.
Î Anzugsmomente einhalten, vgl.
Kap. 15.1.
HINWEIS
!
Beschädigung des Stellventils durch unge-
eignete Werkzeuge!
Î Nur von SAMSON zugelassene Werk-
zeuge verwenden, vgl. Kap. 15.1.
5.3.1
Ventil und Antrieb
zusammenbauen
WARNUNG
!
Verletzungsgefahr durch vorgespannte Fe-
dern!
Antriebe mit vorgespannten Antriebsfedern
stehen unter Druck. Diese Antriebe sind er-
kennbar an den verlängerten Schrauben an
der Unterseite des Antriebs.
Î Kraft der Federvorspannung vor Arbeiten
am Antrieb abbauen, vgl zugehörige
Antriebsdokumentation.
SAMSON-Stellventile werden je nach Aus-
führung mit bereits am Ventil montiertem An-
trieb geliefert oder Ventil und Antrieb wer-
den separat geliefert. Bei separater Lieferung
