TBIP-L...-FDIO1-2IOL – Sichere I/O-Kanäle
Betreiben
9

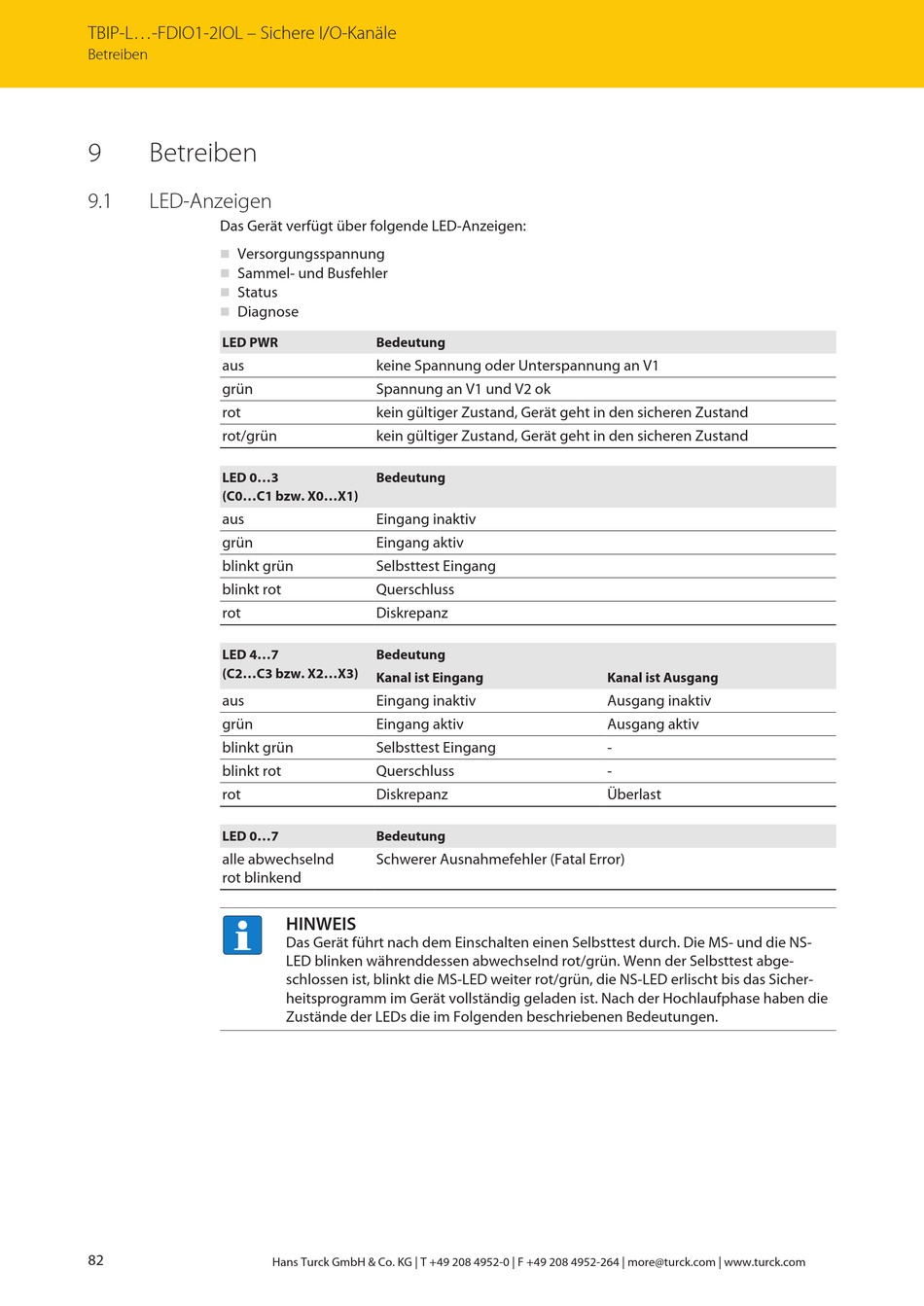

Betreiben
9.1
LED-Anzeigen
Das Gerät verfügt über folgende LED-Anzeigen:
Versorgungsspannung
n
Sammel- und Busfehler
n
Status
n
n
Diagnose
LED PWR
aus
grün
rot
rot/grün
LED 0...3
(C0...C1 bzw. X0...X1)
aus
grün
blinkt grün
blinkt rot
rot
LED 4...7
(C2...C3 bzw. X2...X3)
aus
grün
blinkt grün
blinkt rot
rot
LED 0...7
alle abwechselnd
rot blinkend
82
Bedeutung
keine Spannung oder Unterspannung an V1
Spannung an V1 und V2 ok
kein gültiger Zustand, Gerät geht in den sicheren Zustand
kein gültiger Zustand, Gerät geht in den sicheren Zustand
Bedeutung
Eingang inaktiv
Eingang aktiv
Selbsttest Eingang
Querschluss
Diskrepanz
Bedeutung
Kanal ist Eingang
Eingang inaktiv
Eingang aktiv
Selbsttest Eingang
Querschluss
Diskrepanz
Bedeutung
Schwerer Ausnahmefehler (Fatal Error)
HINWEIS
Das Gerät führt nach dem Einschalten einen Selbsttest durch. Die MS- und die NS-
LED blinken währenddessen abwechselnd rot/grün. Wenn der Selbsttest abge-
schlossen ist, blinkt die MS-LED weiter rot/grün, die NS-LED erlischt bis das Sicher-
heitsprogramm im Gerät vollständig geladen ist. Nach der Hochlaufphase haben die
Zustände der LEDs die im Folgenden beschriebenen Bedeutungen.
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Kanal ist Ausgang
Ausgang inaktiv
Ausgang aktiv
-
-
Überlast
