24.4

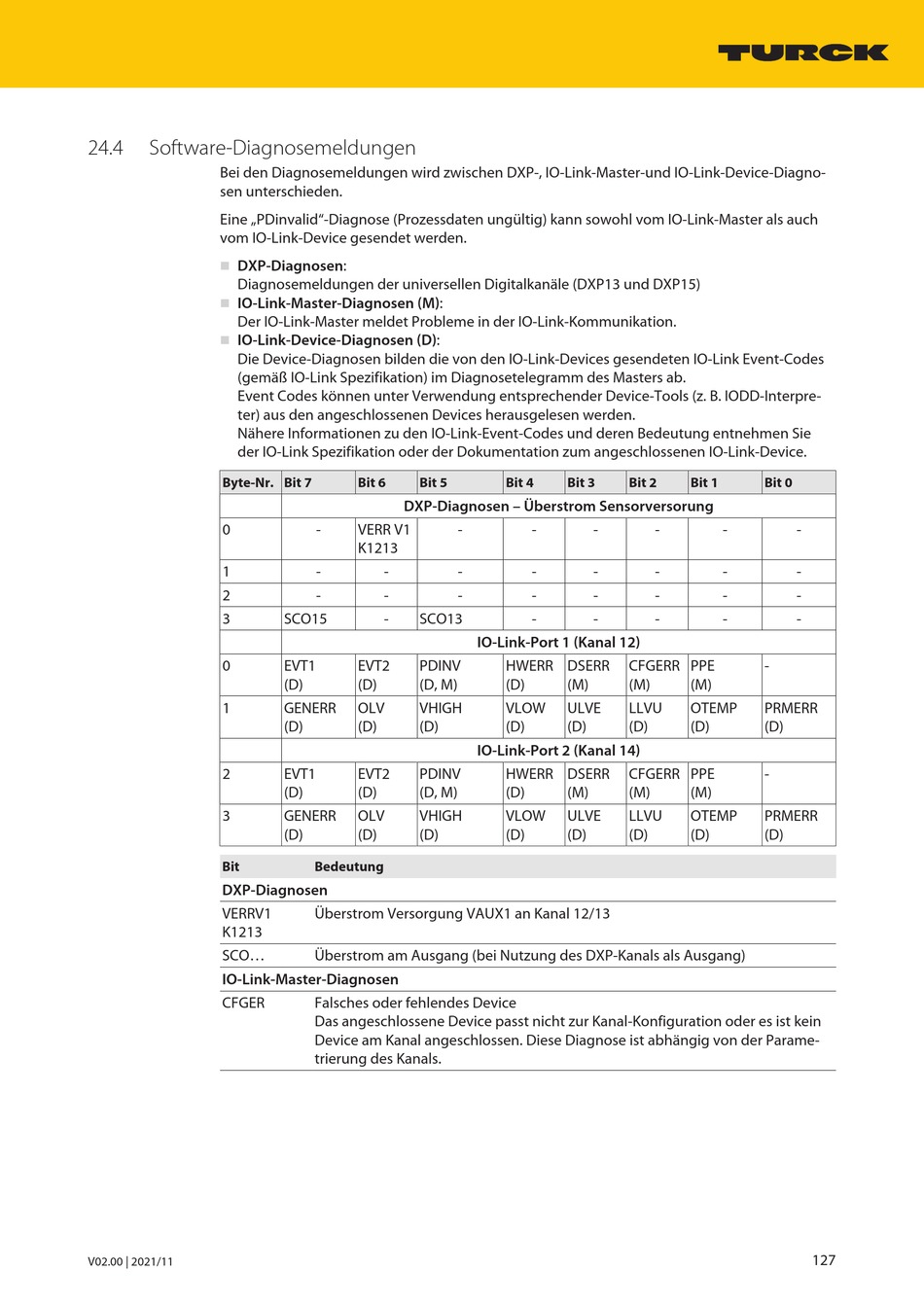

Software-Diagnosemeldungen

Bei den Diagnosemeldungen wird zwischen DXP-, IO-Link-Master-und IO-Link-Device-Diagno-
sen unterschieden.
Eine „PDinvalid"-Diagnose (Prozessdaten ungültig) kann sowohl vom IO-Link-Master als auch
vom IO-Link-Device gesendet werden.
DXP-Diagnosen:
n
Diagnosemeldungen der universellen Digitalkanäle (DXP13 und DXP15)
IO-Link-Master-Diagnosen (M):
n
Der IO-Link-Master meldet Probleme in der IO-Link-Kommunikation.
IO-Link-Device-Diagnosen (D):
n
Die Device-Diagnosen bilden die von den IO-Link-Devices gesendeten IO-Link Event-Codes
(gemäß IO-Link Spezifikation) im Diagnosetelegramm des Masters ab.
Event Codes können unter Verwendung entsprechender Device-Tools (z. B. IODD-Interpre-
ter) aus den angeschlossenen Devices herausgelesen werden.
Nähere Informationen zu den IO-Link-Event-Codes und deren Bedeutung entnehmen Sie
der IO-Link Spezifikation oder der Dokumentation zum angeschlossenen IO-Link-Device.
Byte-Nr. Bit 7
0
1
2
3
0
1
2
3
Bit
DXP-Diagnosen
VERRV1
K1213
SCO...
IO-Link-Master-Diagnosen
CFGER
V02.00 | 2021/11
Bit 6 Bit 5
DXP-Diagnosen – Überstrom Sensorversorung
- VERR V1 -
K1213
- - -
- - -
SCO15 - SCO13
EVT1 EVT2 PDINV
(D) (D) (D, M)
GENERR OLV VHIGH
(D) (D) (D)
EVT1 EVT2 PDINV
(D) (D) (D, M)
GENERR OLV VHIGH
(D) (D) (D)
Bedeutung
Überstrom Versorgung VAUX1 an Kanal 12/13
Überstrom am Ausgang (bei Nutzung des DXP-Kanals als Ausgang)
Falsches oder fehlendes Device
Das angeschlossene Device passt nicht zur Kanal-Konfiguration oder es ist kein
Device am Kanal angeschlossen. Diese Diagnose ist abhängig von der Parame-
trierung des Kanals.
Bit 4 Bit 3 Bit 2
- -
- -
- -
- -
IO-Link-Port 1 (Kanal 12)
HWERR DSERR CFGERR
(D) (M) (M)
VLOW ULVE LLVU
(D) (D) (D)
IO-Link-Port 2 (Kanal 14)
HWERR DSERR CFGERR
(D) (M) (M)
VLOW ULVE LLVU
(D) (D) (D)
Bit 1 Bit 0
- - -
- - -
- - -
- - -
PPE -
(M)
OTEMP PRMERR
(D) (D)
PPE -
(M)
OTEMP PRMERR
(D) (D)
