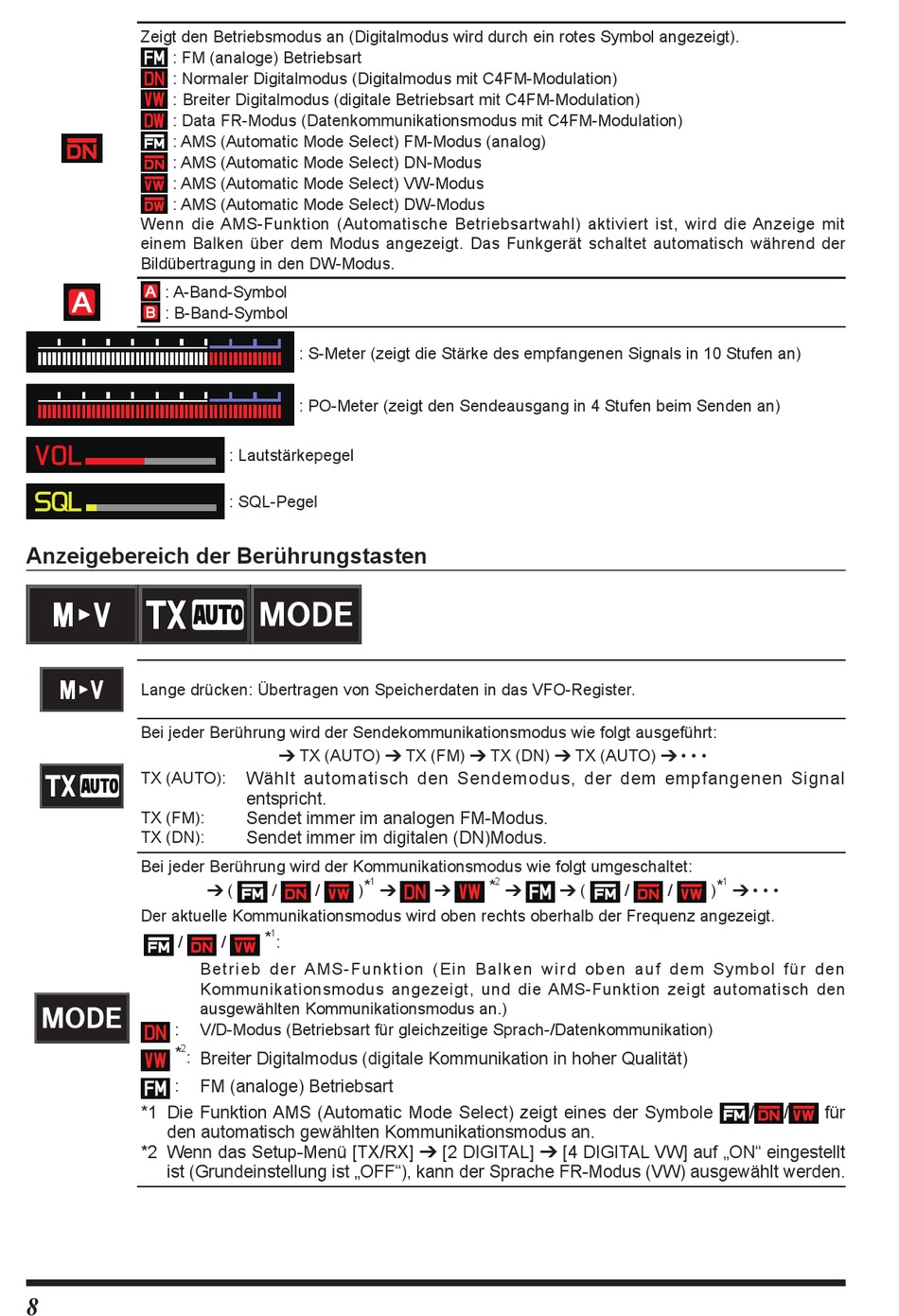

Anzeigebereich Der Berührungstasten - Yaesu FT5DE Bedienungsanleitung

Zeigt den Betriebsmodus an (Digitalmodus wird durch ein rotes Symbol angezeigt).
: FM (analoge) Betriebsart
: Normaler Digitalmodus (Digitalmodus mit C4FM-Modulation)
: Breiter Digitalmodus (digitale Betriebsart mit C4FM-Modulation)
: Data FR-Modus (Datenkommunikationsmodus mit C4FM-Modulation)
: AMS (Automatic Mode Select) FM-Modus (analog)
: AMS (Automatic Mode Select) DN-Modus
: AMS (Automatic Mode Select) VW-Modus
: AMS (Automatic Mode Select) DW-Modus
Wenn die AMS-Funktion (Automatische Betriebsartwahl) aktiviert ist, wird die Anzeige mit
einem Balken über dem Modus angezeigt. Das Funkgerät schaltet automatisch während der
Bildübertragung in den DW-Modus.
: A-Band-Symbol
: B-Band-Symbol
Anzeigebereich der Berührungstasten
Lange drücken: Übertragen von Speicherdaten in das VFO-Register.
Bei jeder Berührung wird der Sendekommunikationsmodus wie folgt ausgeführt:
TX (AUTO):
TX (FM):
TX (DN):
Bei jeder Berührung wird der Kommunikationsmodus wie folgt umgeschaltet:
Der aktuelle Kommunikationsmodus wird oben rechts oberhalb der Frequenz angezeigt.
/
MODE MODE
:
*
2
:
:
*1 Die Funktion AMS (Automatic Mode Select) zeigt eines der Symbole
den automatisch gewählten Kommunikationsmodus an.
*2 Wenn das Setup-Menü [TX/RX]  [2 DIGITAL]  [4 DIGITAL VW] auf „ON" eingestellt
ist (Grundeinstellung ist „OFF"), kann der Sprache FR-Modus (VW) ausgewählt werden.
8
: S-Meter (zeigt die Stärke des empfangenen Signals in 10 Stufen an)
: PO-Meter (zeigt den Sendeausgang in 4 Stufen beim Senden an)
: Lautstärkepegel
: SQL-Pegel
MODE MODE
 TX (AUTO)  TX (FM)  TX (DN)  TX (AUTO)  • • •
Wählt automatisch den Sendemodus, der dem empfangenen Signal
entspricht.
Sendet immer im analogen FM-Modus.
Sendet immer im digitalen (DN)Modus.
) * 1
 ( / /
* 1
/ :
Betrieb der AMS-Funktion (Ein Balken wird oben auf dem Symbol für den
Kommunikationsmodus angezeigt, und die AMS-Funktion zeigt automatisch den
ausgewählten Kommunikationsmodus an.)
V/D-Modus (Betriebsart für gleichzeitige Sprach-/Datenkommunikation)
Breiter Digitalmodus (digitale Kommunikation in hoher Qualität)
FM (analoge) Betriebsart
* 2
  
) * 1
 ( / /  • • •
/ / für
