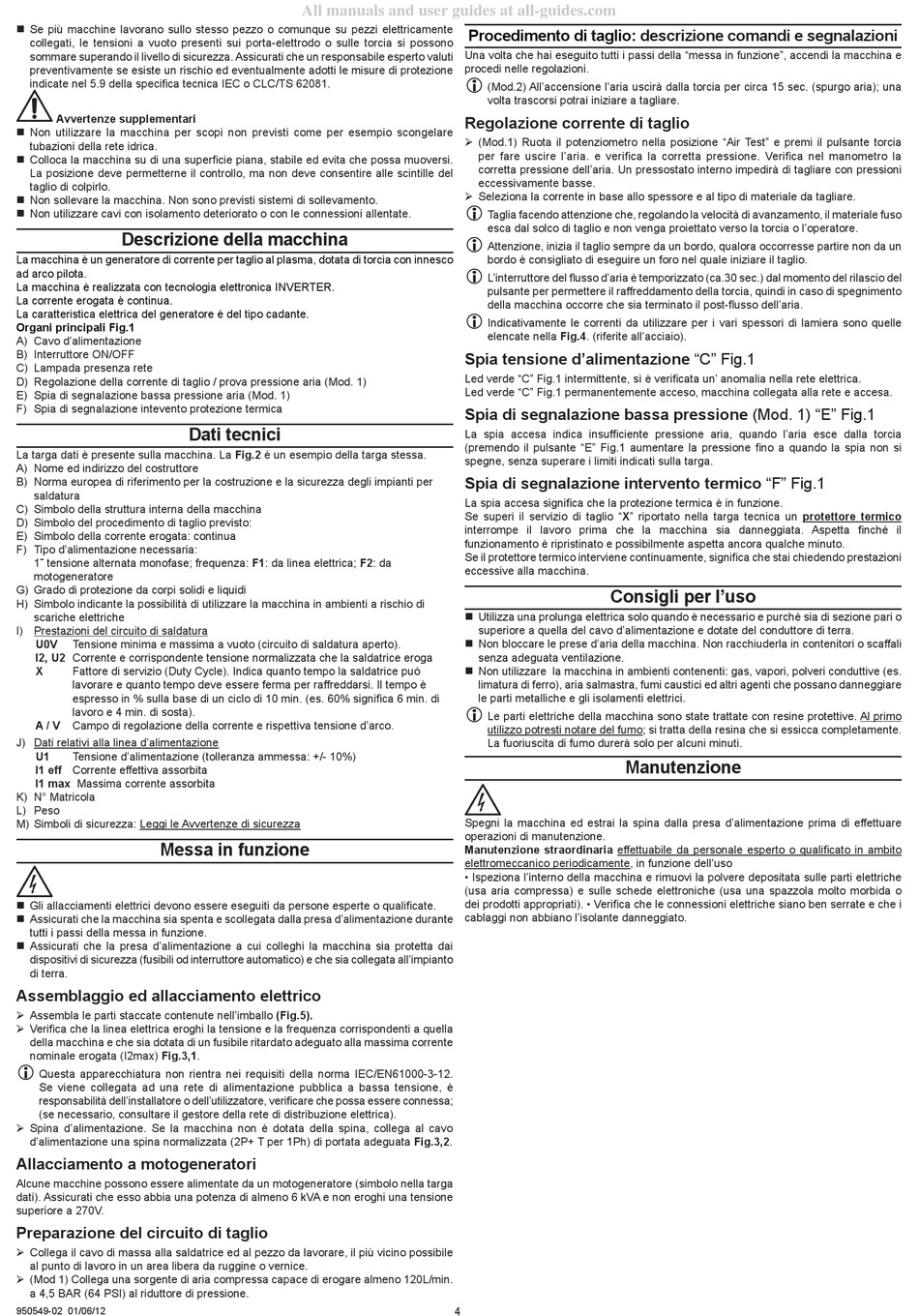

Se più macchine lavorano sullo stesso pezzo o comunque su pezzi elettricamente
collegati, le tensioni a vuoto presenti sui porta-elettrodo o sulle torcia si possono
sommare superando il livello di sicurezza. Assicurati che un responsabile esperto valuti
preventivamente se esiste un rischio ed eventualmente adotti le misure di protezione
indicate nel 5.9 della specifica tecnica IEC o CLC/TS 62081.
Avvertenze supplementari
Non utilizzare la macchina per scopi non previsti come per esempio scongelare
tubazioni della rete idrica.
Colloca la macchina su di una superficie piana, stabile ed evita che possa muoversi.
La posizione deve permetterne il controllo, ma non deve consentire alle scintille del
taglio di colpirlo.
Non sollevare la macchina. Non sono previsti sistemi di sollevamento.
Non utilizzare cavi con isolamento deteriorato o con le connessioni allentate.
Descrizione della macchina
La macchina è un generatore di corrente per taglio al plasma, dotata di torcia con innesco
ad arco pilota.
La macchina è realizzata con tecnologia elettronica INVERTER.
La corrente erogata è continua.
La caratteristica elettrica del generatore è del tipo cadante.
Organi principali Fig.1
A) Cavo d'alimentazione
B) Interruttore ON/OFF
C) Lampada presenza rete
D) Regolazione della corrente di taglio / prova pressione aria (Mod. 1)
E) Spia di segnalazione bassa pressione aria (Mod. 1)
F) Spia di segnalazione intevento protezione termica
Dati tecnici
La targa dati è presente sulla macchina. La Fig.2 è un esempio della targa stessa.
A) Nome ed indirizzo del costruttore
B) Norma europea di riferimento per la costruzione e la sicurezza degli impianti per
saldatura
C) Simbolo della struttura interna della macchina
D) Simbolo del procedimento di taglio previsto:
E) Simbolo della corrente erogata: continua
F) Tipo d'alimentazione necessaria:
˜ tensione alternata monofase; frequenza: F1: da linea elettrica; F2: da
motogeneratore
G) Grado di protezione da corpi solidi e liquidi
H) Simbolo indicante la possibilità di utilizzare la macchina in ambienti a rischio di
scariche elettriche
I) Prestazioni del circuito di saldatura
U0V
Tensione minima e massima a vuoto (circuito di saldatura aperto).
I2, U2 Corrente e corrispondente tensione normalizzata che la saldatrice eroga
X
Fattore di servizio (Duty Cycle). Indica quanto tempo la saldatrice può
lavorare e quanto tempo deve essere ferma per raffreddarsi. Il tempo è
espresso in % sulla base di un ciclo di 10 min. (es. 60% significa 6 min. di
lavoro e 4 min. di sosta).
A / V
Campo di regolazione della corrente e rispettiva tensione d'arco.
J) Dati relativi alla linea d'alimentazione
U1
Tensione d'alimentazione (tolleranza ammessa: +/- 10%)
I1 eff Corrente effettiva assorbita
I1 max Massima corrente assorbita
K) N° Matricola
L) Peso
M) Simboli di sicurezza: Leggi le Avvertenze di sicurezza
Messa in funzione
Gli allacciamenti elettrici devono essere eseguiti da persone esperte o qualificate.
Assicurati che la macchina sia spenta e scollegata dalla presa d'alimentazione durante
tutti i passi della messa in funzione.
Assicurati che la presa d'alimentazione a cui colleghi la macchina sia protetta dai
dispositivi di sicurezza (fusibili od interruttore automatico) e che sia collegata all'impianto
di terra.
Assemblaggio ed allacciamento elettrico
Assembla le parti staccate contenute nell'imballo (Fig.5).
Verifica che la linea elettrica eroghi la tensione e la frequenza corrispondenti a quella
della macchina e che sia dotata di un fusibile ritardato adeguato alla massima corrente
nominale erogata (I2max) Fig.3,1.
Questa apparecchiatura non rientra nei requisiti della norma IEC/EN61000-3-12.
Se viene collegata ad una rete di alimentazione pubblica a bassa tensione, è
responsabilità dell'installatore o dell'utilizzatore, verificare che possa essere connessa;
(se necessario, consultare il gestore della rete di distribuzione elettrica).
Spina d'alimentazione. Se la macchina non è dotata della spina, collega al cavo
d'alimentazione una spina normalizzata (2P+ T per 1Ph) di portata adeguata Fig.3,2.
Allacciamento a motogeneratori
Alcune macchine possono essere alimentate da un motogeneratore (simbolo nella targa
dati). Assicurati che esso abbia una potenza di almeno 6 kVA e non eroghi una tensione
superiore a 270V.
Preparazione del circuito di taglio
Collega il cavo di massa alla saldatrice ed al pezzo da lavorare, il più vicino possibile
al punto di lavoro in un area libera da ruggine o vernice.
(Mod 1) Collega una sorgente di aria compressa capace di erogare almeno 120L/min.
a 4,5 BAR (64 PSI) al riduttore di pressione.
950549-02 0/06/2
All manuals and user guides at all-guides.com
Procedimento di taglio: descrizione comandi e segnalazioni
Una volta che hai eseguito tutti i passi della "messa in funzione", accendi la macchina e
procedi nelle regolazioni.
Regolazione corrente di taglio
Spia tensione d'alimentazione "C" Fig.1
Led verde "C" Fig.1 intermittente, sì è verificata un' anomalia nella rete elettrica.
Led verde "C" Fig.1 permanentemente acceso, macchina collegata alla rete e accesa.
Spia di segnalazione bassa pressione (Mod. 1) "E" Fig.1
La spia accesa indica insufficiente pressione aria, quando l'aria esce dalla torcia
(premendo il pulsante "E" Fig.1 aumentare la pressione fino a quando la spia non si
spegne, senza superare i limiti indicati sulla targa.
Spia di segnalazione intervento termico "F" Fig.1
La spia accesa significa che la protezione termica è in funzione.
Se superi il servizio di taglio "X" riportato nella targa tecnica un protettore termico
interrompe il lavoro prima che la macchina sia danneggiata. Aspetta finché il
funzionamento è ripristinato e possibilmente aspetta ancora qualche minuto.
Se il protettore termico interviene continuamente, significa che stai chiedendo prestazioni
eccessive alla macchina.
Spegni la macchina ed estrai la spina dalla presa d'alimentazione prima di effettuare
operazioni di manutenzione.
Manutenzione straordinaria effettuabile da personale esperto o qualificato in ambito
elettromeccanico periodicamente, in funzione dell'uso
• Ispeziona l'interno della macchina e rimuovi la polvere depositata sulle parti elettriche
(usa aria compressa) e sulle schede elettroniche (usa una spazzola molto morbida o
dei prodotti appropriati). • Verifica che le connessioni elettriche siano ben serrate e che i
cablaggi non abbiano l'isolante danneggiato.
4
(Mod.2) All'accensione l'aria uscirà dalla torcia per circa 15 sec. (spurgo aria); una
volta trascorsi potrai iniziare a tagliare.
(Mod.1) Ruota il potenziometro nella posizione "Air Test" e premi il pulsante torcia
per fare uscire l'aria. e verifica la corretta pressione. Verifica nel manometro la
corretta pressione dell'aria. Un pressostato interno impedirà di tagliare con pressioni
eccessivamente basse.
Seleziona la corrente in base allo spessore e al tipo di materiale da tagliare.
Taglia facendo attenzione che, regolando la velocità di avanzamento, il materiale fuso
esca dal solco di taglio e non venga proiettato verso la torcia o l'operatore.
Attenzione, inizia il taglio sempre da un bordo, qualora occorresse partire non da un
bordo è consigliato di eseguire un foro nel quale iniziare il taglio.
L'interruttore del flusso d'aria è temporizzato (ca.30 sec.) dal momento del rilascio del
pulsante per permettere il raffreddamento della torcia, quindi in caso di spegnimento
della macchina occorre che sia terminato il post-flusso dell'aria.
Indicativamente le correnti da utilizzare per i vari spessori di lamiera sono quelle
elencate nella Fig.4. (riferite all'acciaio).
Consigli per l'uso
Utilizza una prolunga elettrica solo quando è necessario e purché sia di sezione pari o
superiore a quella del cavo d'alimentazione e dotate del conduttore di terra.
Non bloccare le prese d'aria della macchina. Non racchiuderla in contenitori o scaffali
senza adeguata ventilazione.
Non utilizzare la macchina in ambienti contenenti: gas, vapori, polveri conduttive (es.
limatura di ferro), aria salmastra, fumi caustici ed altri agenti che possano danneggiare
le parti metalliche e gli isolamenti elettrici.
Le parti elettriche della macchina sono state trattate con resine protettive. Al primo
utilizzo potresti notare del fumo; si tratta della resina che si essicca completamente.
La fuoriuscita di fumo durerà solo per alcuni minuti.

Manutenzione
