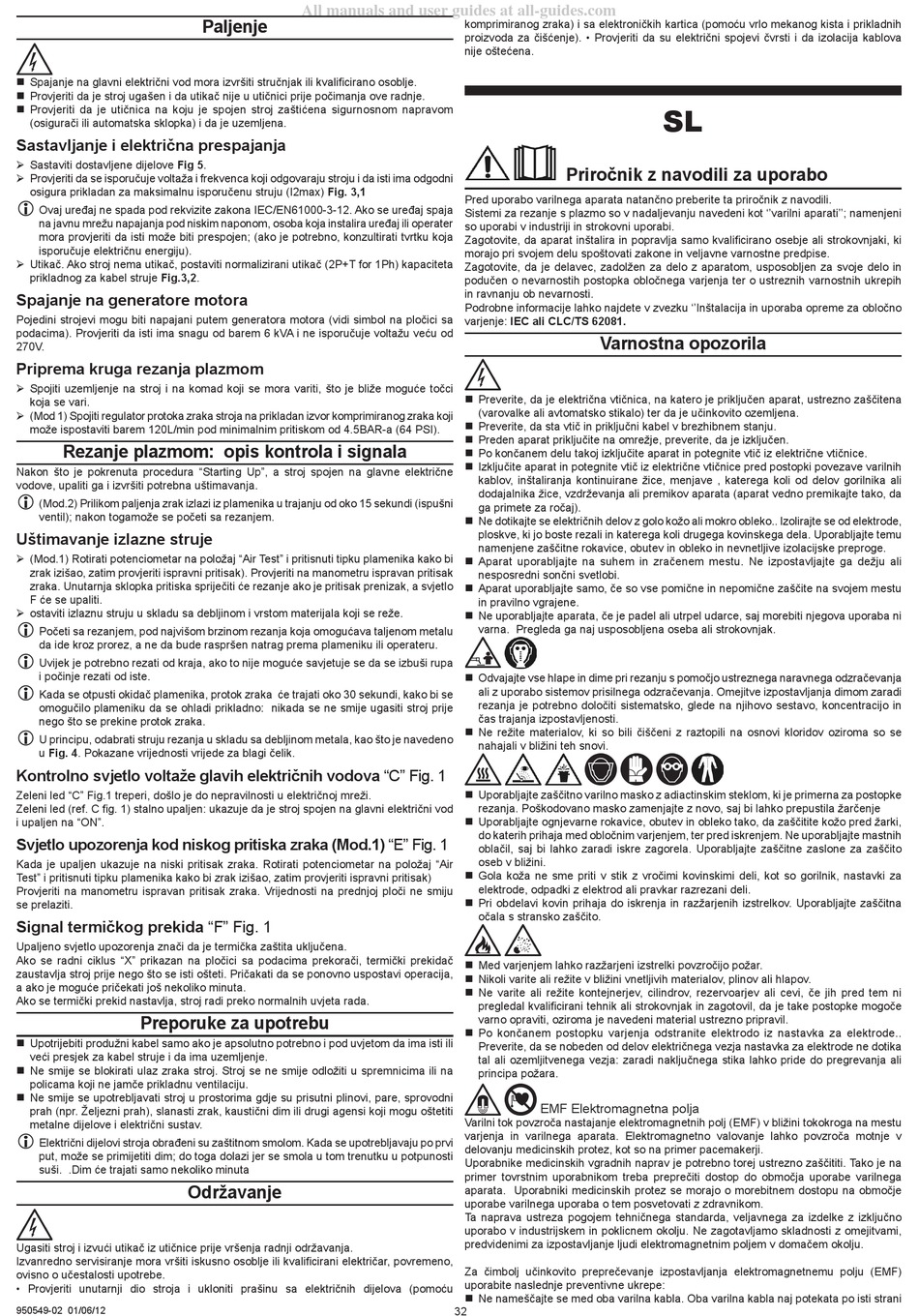

Spajanje na glavni električni vod mora izvršiti stručnjak ili kvalificirano osoblje.
Provjeriti da je stroj ugašen i da utikač nije u utičnici prije počimanja ove radnje.
Provjeriti da je utičnica na koju je spojen stroj zaštićena sigurnosnom napravom
(osigurači ili automatska sklopka) i da je uzemljena.
Sastavljanje i električna prespajanja
Sastaviti dostavljene dijelove Fig 5.
Provjeriti da se isporučuje voltaža i frekvenca koji odgovaraju stroju i da isti ima odgodni
osigura prikladan za maksimalnu isporučenu struju (I2max) Fig. 3,1
Ovaj uređaj ne spada pod rekvizite zakona IEC/EN61000-3-12. Ako se uređaj spaja
na javnu mrežu napajanja pod niskim naponom, osoba koja instalira uređaj ili operater
mora provjeriti da isti može biti prespojen; (ako je potrebno, konzultirati tvrtku koja
isporučuje električnu energiju).
Utikač. Ako stroj nema utikač, postaviti normalizirani utikač (2P+T for 1Ph) kapaciteta
prikladnog za kabel struje Fig.3,2.
Spajanje na generatore motora
Pojedini strojevi mogu biti napajani putem generatora motora (vidi simbol na pločici sa
podacima). Provjeriti da isti ima snagu od barem 6 kVA i ne isporučuje voltažu veću od
270V.
Priprema kruga rezanja plazmom
Spojiti uzemljenje na stroj i na komad koji se mora variti, što je bliže moguće točci
koja se vari.
(Mod 1) Spojiti regulator protoka zraka stroja na prikladan izvor komprimiranog zraka koji
može ispostaviti barem 120L/min pod minimalnim pritiskom od 4.5BAR-a (64 PSI).
Rezanje plazmom: opis kontrola i signala
Nakon što je pokrenuta procedura "Starting Up", a stroj spojen na glavne električne
vodove, upaliti ga i izvršiti potrebna uštimavanja.
(Mod.2) Prilikom paljenja zrak izlazi iz plamenika u trajanju od oko 15 sekundi (ispušni
ventil); nakon togamože se početi sa rezanjem.
Uštimavanje izlazne struje
(Mod.1) Rotirati potenciometar na položaj "Air Test" i pritisnuti tipku plamenika kako bi
zrak izišao, zatim provjeriti ispravni pritisak). Provjeriti na manometru ispravan pritisak
zraka. Unutarnja sklopka pritiska spriječiti će rezanje ako je pritisak prenizak, a svjetlo
F će se upaliti.
ostaviti izlaznu struju u skladu sa debljinom i vrstom materijala koji se reže.
Početi sa rezanjem, pod najvišom brzinom rezanja koja omogućava taljenom metalu
da ide kroz prorez, a ne da bude raspršen natrag prema plameniku ili operateru.
Uvijek je potrebno rezati od kraja, ako to nije moguće savjetuje se da se izbuši rupa
i počinje rezati od iste.
Kada se otpusti okidač plamenika, protok zraka će trajati oko 30 sekundi, kako bi se
omogučilo plameniku da se ohladi prikladno: nikada se ne smije ugasiti stroj prije
nego što se prekine protok zraka.
U principu, odabrati struju rezanja u skladu sa debljinom metala, kao što je navedeno
u Fig. 4. Pokazane vrijednosti vrijede za blagi čelik.
Kontrolno svjetlo voltaže glavih električnih vodova "C" Fig. 1
Zeleni led "C" Fig.1 treperi, došlo je do nepravilnosti u električnoj mreži.
Zeleni led (ref. C fig. 1) stalno upaljen: ukazuje da je stroj spojen na glavni električni vod
i upaljen na "ON".
Svjetlo upozorenja kod niskog pritiska zraka (Mod.1) "E" Fig. 1
Kada je upaljen ukazuje na niski pritisak zraka. Rotirati potenciometar na položaj "Air
Test" i pritisnuti tipku plamenika kako bi zrak izišao, zatim provjeriti ispravni pritisak)
Provjeriti na manometru ispravan pritisak zraka. Vrijednosti na prednjoj ploči ne smiju
se prelaziti.
Signal termičkog prekida "F" Fig. 1
Upaljeno svjetlo upozorenja znači da je termička zaštita uključena.
Ako se radni ciklus "X" prikazan na pločici sa podacima prekorači, termički prekidač
zaustavlja stroj prije nego što se isti ošteti. Pričakati da se ponovno uspostavi operacija,
a ako je moguće pričekati još nekoliko minuta.
Ako se termički prekid nastavlja, stroj radi preko normalnih uvjeta rada.
Preporuke za upotrebu
Upotrijebiti produžni kabel samo ako je apsolutno potrebno i pod uvjetom da ima isti ili
veći presjek za kabel struje i da ima uzemljenje.
Ne smije se blokirati ulaz zraka stroj. Stroj se ne smije odložiti u spremnicima ili na
policama koji ne jamče prikladnu ventilaciju.
Ne smije se upotrebljavati stroj u prostorima gdje su prisutni plinovi, pare, sprovodni
prah (npr. Željezni prah), slanasti zrak, kaustični dim ili drugi agensi koji mogu oštetiti
metalne dijelove i električni sustav.
Električni dijelovi stroja obrađeni su zaštitnom smolom. Kada se upotrebljavaju po prvi
put, može se primijetiti dim; do toga dolazi jer se smola u tom trenutku u potpunosti
suši. .Dim će trajati samo nekoliko minuta
Održavanje
Ugasiti stroj i izvući utikač iz utičnice prije vršenja radnji održavanja.
Izvanredno servisiranje mora vršiti iskusno osoblje ili kvalificirani električar, povremeno,
ovisno o učestalosti upotrebe.
• Provjeriti unutarnji dio stroja i ukloniti prašinu sa električnih dijelova (pomoću
950549-02 0/06/2
All manuals and user guides at all-guides.com
Paljenje
komprimiranog zraka) i sa elektroničkih kartica (pomoću vrlo mekanog kista i prikladnih
proizvoda za čišćenje). • Provjeriti da su električni spojevi čvrsti i da izolacija kablova
nije oštećena.
Priročnik z navodili za uporabo
Pred uporabo varilnega aparata natančno preberite ta priročnik z navodili.
Sistemi za rezanje s plazmo so v nadaljevanju navedeni kot ''varilni aparati''; namenjeni
so uporabi v industriji in strokovni uporabi.
Zagotovite, da aparat inštalira in popravlja samo kvalificirano osebje ali strokovnjaki, ki
morajo pri svojem delu spoštovati zakone in veljavne varnostne predpise.
Zagotovite, da je delavec, zadolžen za delo z aparatom, usposobljen za svoje delo in
podučen o nevarnostih postopka obločnega varjenja ter o ustreznih varnostnih ukrepih
in ravnanju ob nevarnosti.
Podrobne informacije lahko najdete v zvezku ''Inštalacija in uporaba opreme za obločno
varjenje: IEC ali CLC/TS 62081.
Varnostna opozorila
Preverite, da je električna vtičnica, na katero je priključen aparat, ustrezno zaščitena
(varovalke ali avtomatsko stikalo) ter da je učinkovito ozemljena.
Preverite, da sta vtič in priključni kabel v brezhibnem stanju.
Preden aparat priključite na omrežje, preverite, da je izključen.
Po končanem delu takoj izključite aparat in potegnite vtič iz električne vtičnice.
Izključite aparat in potegnite vtič iz električne vtičnice pred postopki povezave varilnih
kablov, inštaliranja kontinuirane žice, menjave , katerega koli od delov gorilnika ali
dodajalnika žice, vzdrževanja ali premikov aparata (aparat vedno premikajte tako, da
ga primete za ročaj).
Ne dotikajte se električnih delov z golo kožo ali mokro obleko.. Izolirajte se od elektrode,
ploskve, ki jo boste rezali in katerega koli drugega kovinskega dela. Uporabljajte temu
namenjene zaščitne rokavice, obutev in obleko in nevnetljive izolacijske preproge.
Aparat uporabljajte na suhem in zračenem mestu. Ne izpostavljajte ga dežju ali
nesposredni sončni svetlobi.
Aparat uporabljajte samo, če so vse pomične in nepomične zaščite na svojem mestu
in pravilno vgrajene.
Ne uporabljajte aparata, če je padel ali utrpel udarce, saj morebiti njegova uporaba ni
varna. Pregleda ga naj usposobljena oseba ali strokovnjak.
Odvajajte vse hlape in dime pri rezanju s pomočjo ustreznega naravnega odzračevanja
ali z uporabo sistemov prisilnega odzračevanja. Omejitve izpostavljanja dimom zaradi
rezanja je potrebno določiti sistematsko, glede na njihovo sestavo, koncentracijo in
čas trajanja izpostavljenosti.
Ne režite materialov, ki so bili čiščeni z raztopili na osnovi kloridov oziroma so se
nahajali v bližini teh snovi.
Uporabljajte zaščitno varilno masko z adiactinskim steklom, ki je primerna za postopke
rezanja. Poškodovano masko zamenjajte z novo, saj bi lahko prepustila žarčenje
Uporabljajte ognjevarne rokavice, obutev in obleko tako, da zaščitite kožo pred žarki,
do katerih prihaja med obločnim varjenjem, ter pred iskrenjem. Ne uporabljajte mastnih
oblačil, saj bi lahko zaradi iskre zagorela. Uporabljajte zaščitne zaslone za zaščito
oseb v bližini.
Gola koža ne sme priti v stik z vročimi kovinskimi deli, kot so gorilnik, nastavki za
elektrode, odpadki z elektrod ali pravkar razrezani deli.
Pri obdelavi kovin prihaja do iskrenja in razžarjenih izstrelkov. Uporabljajte zaščitna
očala s stransko zaščito.
Med varjenjem lahko razžarjeni izstrelki povzročijo požar.
Nikoli varite ali režite v bližini vnetljivih materialov, plinov ali hlapov.
Ne varite ali režite kontejnerjev, cilindrov, rezervoarjev ali cevi, če jih pred tem ni
pregledal kvalificirani tehnik ali strokovnjak in zagotovil, da je take postopke mogoče
varno opraviti, oziroma je navedeni material ustrezno pripravil.
Po končanem postopku varjenja odstranite elektrodo iz nastavka za elektrode..
Preverite, da se nobeden od delov električnega vezja nastavka za elektrode ne dotika
tal ali ozemljitvenega vezja: zaradi naključnega stika lahko pride do pregrevanja ali
principa požara.
EMF Elektromagnetna polja
Varilni tok povzroča nastajanje elektromagnetnih polj (EMF) v bližini tokokroga na mestu
varjenja in varilnega aparata. Elektromagnetno valovanje lahko povzroča motnje v
delovanju medicinskih protez, kot so na primer pacemakerji.
Uporabnike medicinskih vgradnih naprav je potrebno torej ustrezno zaščititi. Tako je na
primer tovrstnim uporabnikom treba preprečiti dostop do območja uporabe varilnega
aparata. Uporabniki medicinskih protez se morajo o morebitnem dostopu na območje
uporabe varilnega uporaba o tem posvetovati z zdravnikom.
Ta naprava ustreza pogojem tehničnega standarda, veljavnega za izdelke z izključno
uporabo v industrijskem in poklicnem okolju. Ne zagotavljamo skladnosti z omejitvami,
predvidenimi za izpostavljanje ljudi elektromagnetnim poljem v domačem okolju.
Za čimbolj učinkovito preprečevanje izpostavljanja elektromagnetnemu polju (EMF)
uporabite naslednje preventivne ukrepe:
Ne nameščajte se med oba varilna kabla. Oba varilna kabla naj potekata po isti strani
2
SL
