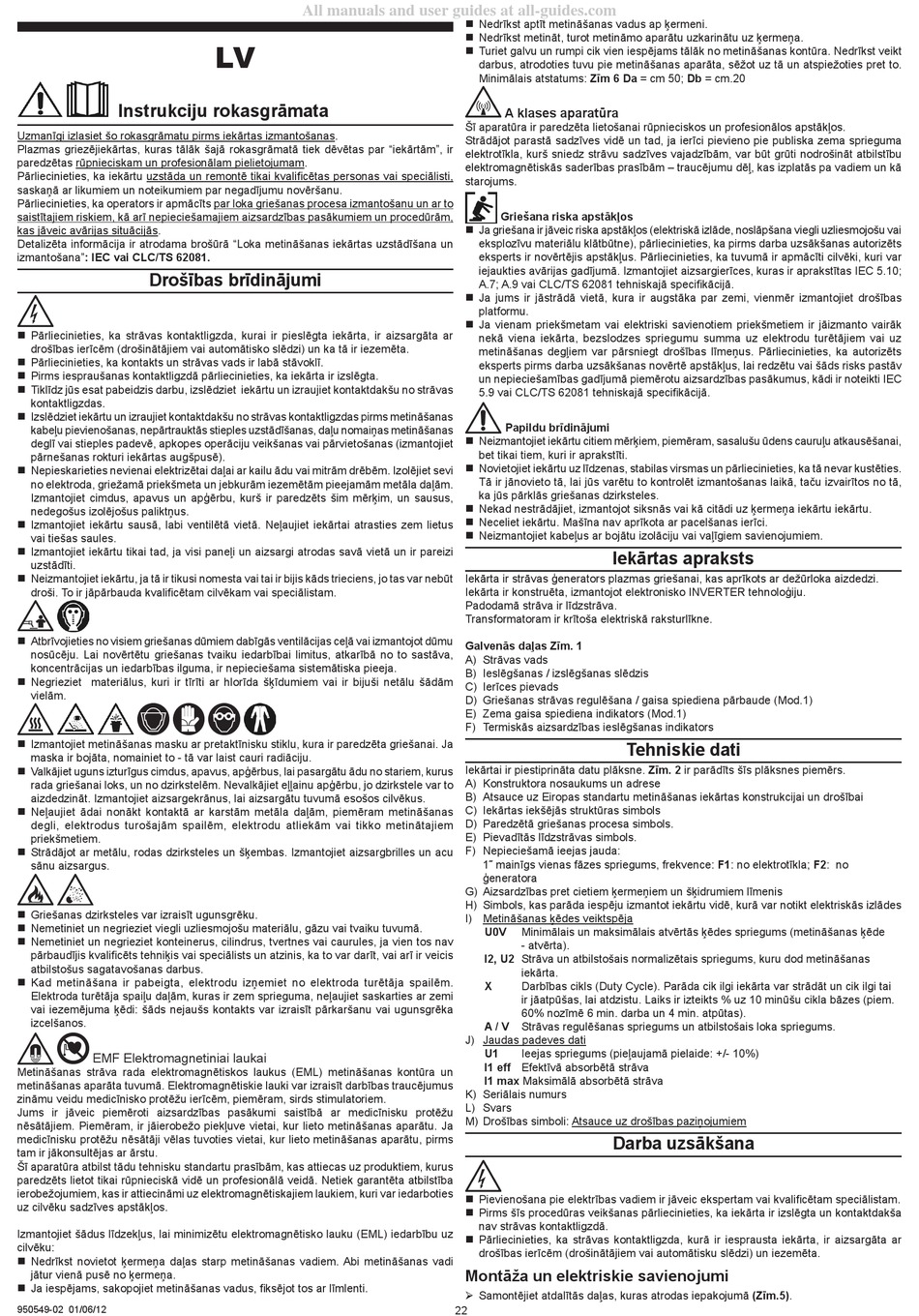

Instrukciju rokasgrāmata
Uzmanīgi izlasiet šo rokasgrāmatu pirms iekārtas izmantošanas.
Plazmas griezējiekārtas, kuras tālāk šajā rokasgrāmatā tiek dēvētas par "iekārtām", ir
paredzētas rūpnieciskam un profesionālam pielietojumam.
Pārliecinieties, ka iekārtu uzstāda un remontē tikai kvalificētas personas vai speciālisti,
saskaņā ar likumiem un noteikumiem par negadījumu novēršanu.
Pārliecinieties, ka operators ir apmācīts par loka griešanas procesa izmantošanu un ar to
saistītajiem riskiem, kā arī nepieciešamajiem aizsardzības pasākumiem un procedūrām,
kas jāveic avārijas situācijās.
Detalizēta informācija ir atrodama brošūrā "Loka metināšanas iekārtas uzstādīšana un
izmantošana": IEC vai CLC/TS 62081.
Drošības brīdinājumi
Pārliecinieties, ka strāvas kontaktligzda, kurai ir pieslēgta iekārta, ir aizsargāta ar
drošības ierīcēm (drošinātājiem vai automātisko slēdzi) un ka tā ir iezemēta.
Pārliecinieties, ka kontakts un strāvas vads ir labā stāvoklī.
Pirms iespraušanas kontaktligzdā pārliecinieties, ka iekārta ir izslēgta.
Tiklīdz jūs esat pabeidzis darbu, izslēdziet iekārtu un izraujiet kontaktdakšu no strāvas
kontaktligzdas.
Izslēdziet iekārtu un izraujiet kontaktdakšu no strāvas kontaktligzdas pirms metināšanas
kabeļu pievienošanas, nepārtrauktās stieples uzstādīšanas, daļu nomaiņas metināšanas
deglī vai stieples padevē, apkopes operāciju veikšanas vai pārvietošanas (izmantojiet
pārnešanas rokturi iekārtas augšpusē).
Nepieskarieties nevienai elektrizētai daļai ar kailu ādu vai mitrām drēbēm. Izolējiet sevi
no elektroda, griežamā priekšmeta un jebkurām iezemētām pieejamām metāla daļām.
Izmantojiet cimdus, apavus un apģērbu, kurš ir paredzēts šim mērķim, un sausus,
nedegošus izolējošus paliktņus.
Izmantojiet iekārtu sausā, labi ventilētā vietā. Neļaujiet iekārtai atrasties zem lietus
vai tiešas saules.
Izmantojiet iekārtu tikai tad, ja visi paneļi un aizsargi atrodas savā vietā un ir pareizi
uzstādīti.
Neizmantojiet iekārtu, ja tā ir tikusi nomesta vai tai ir bijis kāds trieciens, jo tas var nebūt
droši. To ir jāpārbauda kvalificētam cilvēkam vai speciālistam.
Atbrīvojieties no visiem griešanas dūmiem dabīgās ventilācijas ceļā vai izmantojot dūmu
nosūcēju. Lai novērtētu griešanas tvaiku iedarbībai limitus, atkarībā no to sastāva,
koncentrācijas un iedarbības ilguma, ir nepieciešama sistemātiska pieeja.
Negrieziet materiālus, kuri ir tīrīti ar hlorīda šķīdumiem vai ir bijuši netālu šādām
vielām.
Izmantojiet metināšanas masku ar pretaktīnisku stiklu, kura ir paredzēta griešanai. Ja
maska ir bojāta, nomainiet to - tā var laist cauri radiāciju.
Valkājiet uguns izturīgus cimdus, apavus, apģērbus, lai pasargātu ādu no stariem, kurus
rada griešanai loks, un no dzirkstelēm. Nevalkājiet eļļainu apģērbu, jo dzirkstele var to
aizdedzināt. Izmantojiet aizsargekrānus, lai aizsargātu tuvumā esošos cilvēkus.
Neļaujiet ādai nonākt kontaktā ar karstām metāla daļām, piemēram metināšanas
degli, elektrodus turošajām spailēm, elektrodu atliekām vai tikko metinātajiem
priekšmetiem.
Strādājot ar metālu, rodas dzirksteles un šķembas. Izmantojiet aizsargbrilles un acu
sānu aizsargus.
Griešanas dzirksteles var izraisīt ugunsgrēku.
Nemetiniet un negrieziet viegli uzliesmojošu materiālu, gāzu vai tvaiku tuvumā.
Nemetiniet un negrieziet konteinerus, cilindrus, tvertnes vai caurules, ja vien tos nav
pārbaudījis kvalificēts tehniķis vai speciālists un atzinis, ka to var darīt, vai arī ir veicis
atbilstošus sagatavošanas darbus.
Kad metināšana ir pabeigta, elektrodu izņemiet no elektroda turētāja spailēm.
Elektroda turētāja spaiļu daļām, kuras ir zem sprieguma, neļaujiet saskarties ar zemi
vai iezemējuma ķēdi: šāds nejaušs kontakts var izraisīt pārkaršanu vai ugunsgrēka
izcelšanos.
EMF Elektromagnetiniai laukai
Metināšanas strāva rada elektromagnētiskos laukus (EML) metināšanas kontūra un
metināšanas aparāta tuvumā. Elektromagnētiskie lauki var izraisīt darbības traucējumus
zināmu veidu medicīnisko protēžu ierīcēm, piemēram, sirds stimulatoriem.
Jums ir jāveic piemēroti aizsardzības pasākumi saistībā ar medicīnisku protēžu
nēsātājiem. Piemēram, ir jāierobežo piekļuve vietai, kur lieto metināšanas aparātu. Ja
medicīnisku protēžu nēsātāji vēlas tuvoties vietai, kur lieto metināšanas aparātu, pirms
tam ir jākonsultējas ar ārstu.
Šī aparatūra atbilst tādu tehnisku standartu prasībām, kas attiecas uz produktiem, kurus
paredzēts lietot tikai rūpnieciskā vidē un profesionālā veidā. Netiek garantēta atbilstība
ierobežojumiem, kas ir attiecināmi uz elektromagnētiskajiem laukiem, kuri var iedarboties
uz cilvēku sadzīves apstākļos.
Izmantojiet šādus līdzekļus, lai minimizētu elektromagnētisko lauku (EML) iedarbību uz
cilvēku:
Nedrīkst novietot ķermeņa daļas starp metināšanas vadiem. Abi metināšanas vadi
jātur vienā pusē no ķermeņa.
Ja iespējams, sakopojiet metināšanas vadus, fiksējot tos ar līmlenti.
950549-02 0/06/2
All manuals and user guides at all-guides.com
LV
Nedrīkst aptīt metināšanas vadus ap ķermeni.
Nedrīkst metināt, turot metināmo aparātu uzkarinātu uz ķermeņa.
Turiet galvu un rumpi cik vien iespējams tālāk no metināšanas kontūra. Nedrīkst veikt
darbus, atrodoties tuvu pie metināšanas aparāta, sēžot uz tā un atspiežoties pret to.
Minimālais atstatums: Zīm 6 Da = cm 50; Db = cm.20
A klases aparatūra
Šī aparatūra ir paredzēta lietošanai rūpnieciskos un profesionālos apstākļos.
Strādājot parastā sadzīves vidē un tad, ja ierīci pievieno pie publiska zema sprieguma
elektrotīkla, kurš sniedz strāvu sadzīves vajadzībām, var būt grūti nodrošināt atbilstību
elektromagnētiskās saderības prasībām – traucējumu dēļ, kas izplatās pa vadiem un kā
starojums.
Griešana riska apstākļos
Ja griešana ir jāveic riska apstākļos (elektriskā izlāde, noslāpšana viegli uzliesmojošu vai
eksplozīvu materiālu klātbūtne), pārliecinieties, ka pirms darba uzsākšanas autorizēts
eksperts ir novērtējis apstākļus. Pārliecinieties, ka tuvumā ir apmācīti cilvēki, kuri var
iejaukties avārijas gadījumā. Izmantojiet aizsargierīces, kuras ir aprakstītas IEC 5.10;
A.7; A.9 vai CLC/TS 62081 tehniskajā specifikācijā.
Ja jums ir jāstrādā vietā, kura ir augstāka par zemi, vienmēr izmantojiet drošības
platformu.
Ja vienam priekšmetam vai elektriski savienotiem priekšmetiem ir jāizmanto vairāk
nekā viena iekārta, bezslodzes spriegumu summa uz elektrodu turētājiem vai uz
metināšanas degļiem var pārsniegt drošības līmeņus. Pārliecinieties, ka autorizēts
eksperts pirms darba uzsākšanas novērtē apstākļus, lai redzētu vai šāds risks pastāv
un nepieciešamības gadījumā piemērotu aizsardzības pasākumus, kādi ir noteikti IEC
5.9 vai CLC/TS 62081 tehniskajā specifikācijā.
Papildu brīdinājumi
Neizmantojiet iekārtu citiem mērķiem, piemēram, sasalušu ūdens cauruļu atkausēšanai,
bet tikai tiem, kuri ir aprakstīti.
Novietojiet iekārtu uz līdzenas, stabilas virsmas un pārliecinieties, ka tā nevar kustēties.
Tā ir jānovieto tā, lai jūs varētu to kontrolēt izmantošanas laikā, taču izvairītos no tā,
ka jūs pārklās griešanas dzirksteles.
Nekad nestrādājiet, izmantojot siksnās vai kā citādi uz ķermeņa iekārtu iekārtu.
Neceliet iekārtu. Mašīna nav aprīkota ar pacelšanas ierīci.
Neizmantojiet kabeļus ar bojātu izolāciju vai vaļīgiem savienojumiem.
Iekārtas apraksts
Iekārta ir strāvas ģenerators plazmas griešanai, kas aprīkots ar dežūrloka aizdedzi.
Iekārta ir konstruēta, izmantojot elektronisko INVERTER tehnoloģiju.
Padodamā strāva ir līdzstrāva.
Transformatoram ir krītoša elektriskā raksturlīkne.
Galvenās daļas Zīm. 1
A) Strāvas vads
B) Ieslēgšanas / izslēgšanas slēdzis
C) Ierīces pievads
D) Griešanas strāvas regulēšana / gaisa spiediena pārbaude (Mod.1)
E) Zema gaisa spiediena indikators (Mod.1)
F) Termiskās aizsardzības ieslēgšanas indikators
Tehniskie dati
Iekārtai ir piestiprināta datu plāksne. Zīm. 2 ir parādīts šīs plāksnes piemērs.
A) Konstruktora nosaukums un adrese
B) Atsauce uz Eiropas standartu metināšanas iekārtas konstrukcijai un drošībai
C) Iekārtas iekšējās struktūras simbols
D) Paredzētā griešanas procesa simbols.
E) Pievadītās līdzstrāvas simbols.
F) Nepieciešamā ieejas jauda:
˜ mainīgs vienas fāzes spriegums, frekvence: F1: no elektrotīkla; F2: no
ģeneratora
G) Aizsardzības pret cietiem ķermeņiem un šķidrumiem līmenis
H) Simbols, kas parāda iespēju izmantot iekārtu vidē, kurā var notikt elektriskās izlādes
I) Metināšanas ķēdes veiktspēja
U0V
Minimālais un maksimālais atvērtās ķēdes spriegums (metināšanas ķēde
- atvērta).
I2, U2 Strāva un atbilstošais normalizētais spriegums, kuru dod metināšanas
iekārta.
X
Darbības cikls (Duty Cycle). Parāda cik ilgi iekārta var strādāt un cik ilgi tai
ir jāatpūšas, lai atdzistu. Laiks ir izteikts % uz 10 minūšu cikla bāzes (piem.
60% nozīmē 6 min. darba un 4 min. atpūtas).
A / V
Strāvas regulēšanas spriegums un atbilstošais loka spriegums.
J) Jaudas padeves dati
U1
Ieejas spriegums (pieļaujamā pielaide: +/- 10%)
I1 eff Efektīvā absorbētā strāva
I1 max Maksimālā absorbētā strāva
K) Seriālais numurs
L) Svars
M) Drošības simboli: Atsauce uz drošības paziņojumiem
Darba uzsākšana
Pievienošana pie elektrības vadiem ir jāveic ekspertam vai kvalificētam speciālistam.
Pirms šīs procedūras veikšanas pārliecinieties, ka iekārta ir izslēgta un kontaktdakša
nav strāvas kontaktligzdā.
Pārliecinieties, ka strāvas kontaktligzda, kurā ir iesprausta iekārta, ir aizsargāta ar
drošības ierīcēm (drošinātājiem vai automātisku slēdzi) un iezemēta.
Montāža un elektriskie savienojumi
Samontējiet atdalītās daļas, kuras atrodas iepakojumā (Zīm.5).
