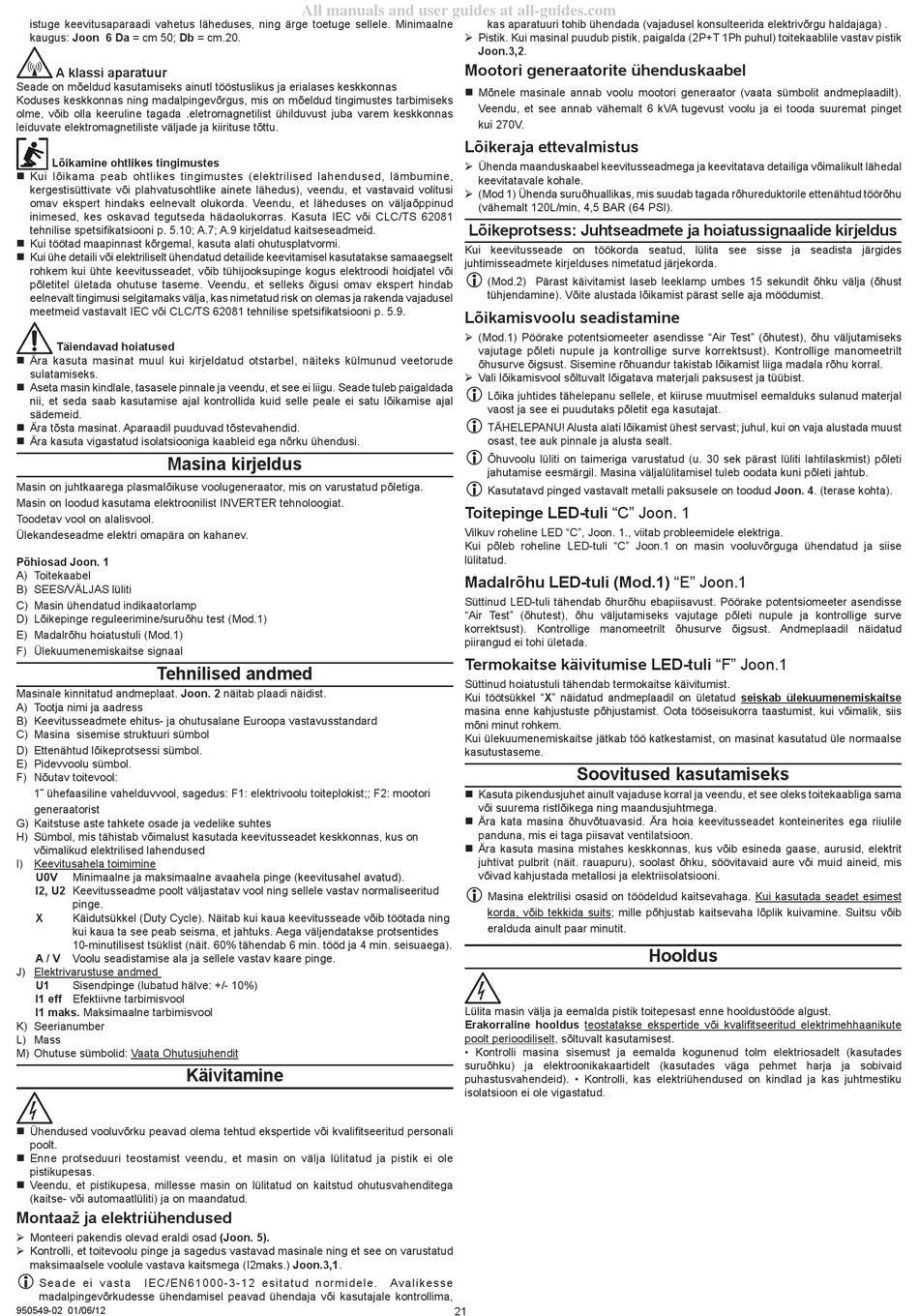

istuge keevitusaparaadi vahetus läheduses, ning ärge toetuge sellele. Minimaalne
kaugus: Joon 6 Da = cm 50; Db = cm.20.
A klassi aparatuur
Seade on mõeldud kasutamiseks ainutl tööstuslikus ja erialases keskkonnas
Koduses keskkonnas ning madalpingevõrgus, mis on mõeldud tingimustes tarbimiseks
olme, võib olla keeruline tagada .eletromagnetilist ühilduvust juba varem keskkonnas
leiduvate elektromagnetiliste väljade ja kiirituse tõttu.
Lõikamine ohtlikes tingimustes
Kui lõikama peab ohtlikes tingimustes (elektrilised lahendused, lämbumine,
kergestisüttivate või plahvatusohtlike ainete lähedus), veendu, et vastavaid volitusi
omav ekspert hindaks eelnevalt olukorda. Veendu, et läheduses on väljaõppinud
inimesed, kes oskavad tegutseda hädaolukorras. Kasuta IEC või CLC/TS 62081
tehnilise spetsifikatsiooni p. 5.10; A.7; A.9 kirjeldatud kaitseseadmeid.
Kui töötad maapinnast kõrgemal, kasuta alati ohutusplatvormi.
Kui ühe detaili või elektriliselt ühendatud detailide keevitamisel kasutatakse samaaegselt
rohkem kui ühte keevitusseadet, võib tühijooksupinge kogus elektroodi hoidjatel või
põletitel ületada ohutuse taseme. Veendu, et selleks õigusi omav ekspert hindab
eelnevalt tingimusi selgitamaks välja, kas nimetatud risk on olemas ja rakenda vajadusel
meetmeid vastavalt IEC või CLC/TS 62081 tehnilise spetsifikatsiooni p. 5.9.
Täiendavad hoiatused
Ära kasuta masinat muul kui kirjeldatud otstarbel, näiteks külmunud veetorude
sulatamiseks.
Aseta masin kindlale, tasasele pinnale ja veendu, et see ei liigu. Seade tuleb paigaldada
nii, et seda saab kasutamise ajal kontrollida kuid selle peale ei satu lõikamise ajal
sädemeid.
Ära tõsta masinat. Aparaadil puuduvad tõstevahendid.
Ära kasuta vigastatud isolatsiooniga kaableid ega nõrku ühendusi.
Masina kirjeldus
Masin on juhtkaarega plasmalõikuse voolugeneraator, mis on varustatud põletiga.
Masin on loodud kasutama elektroonilist INVERTER tehnoloogiat.
Toodetav vool on alalisvool.
Ülekandeseadme elektri omapära on kahanev.
Põhiosad Joon. 1
A) Toitekaabel
B) SEES/VÄLJAS lüliti
C) Masin ühendatud indikaatorlamp
D) Lõikepinge reguleerimine/suruõhu test (Mod.1)
E) Madalrõhu hoiatustuli (Mod.1)
F) Ülekuumenemiskaitse signaal
Tehnilised andmed
Masinale kinnitatud andmeplaat. Joon. 2 näitab plaadi näidist.
A) Tootja nimi ja aadress
B) Keevitusseadmete ehitus- ja ohutusalane Euroopa vastavusstandard
C) Masina sisemise struktuuri sümbol
D) Ettenähtud lõikeprotsessi sümbol.
E) Pidevvoolu sümbol.
F) Nõutav toitevool:
˜ ühefaasiline vahelduvvool, sagedus: F1: elektrivoolu toiteplokist;; F2: mootori
generaatorist
G) Kaitstuse aste tahkete osade ja vedelike suhtes
H) Sümbol, mis tähistab võimalust kasutada keevitusseadet keskkonnas, kus on
võimalikud elektrilised lahendused
I) Keevitusahela toimimine
U0V
Minimaalne ja maksimaalne avaahela pinge (keevitusahel avatud).
I2, U2 Keevitusseadme poolt väljastatav vool ning sellele vastav normaliseeritud
pinge.
X
Käidutsükkel (Duty Cycle). Näitab kui kaua keevitusseade võib töötada ning
kui kaua ta see peab seisma, et jahtuks. Aega väljendatakse protsentides
10-minutilisest tsüklist (näit. 60% tähendab 6 min. tööd ja 4 min. seisuaega).
A / V
Voolu seadistamise ala ja sellele vastav kaare pinge.
J) Elektrivarustuse andmed
U1
Sisendpinge (lubatud hälve: +/- 10%)
I1 eff Efektiivne tarbimisvool
I1 maks. Maksimaalne tarbimisvool
K) Seerianumber
L) Mass
M) Ohutuse sümbolid: Vaata Ohutusjuhendit
Käivitamine
Ühendused vooluvõrku peavad olema tehtud ekspertide või kvalifitseeritud personali
poolt.
Enne protseduuri teostamist veendu, et masin on välja lülitatud ja pistik ei ole
pistikupesas.
Veendu, et pistikupesa, millesse masin on lülitatud on kaitstud ohutusvahenditega
(kaitse- või automaatlüliti) ja on maandatud.
Montaaž ja elektriühendused
Monteeri pakendis olevad eraldi osad (Joon. 5).
Kontrolli, et toitevoolu pinge ja sagedus vastavad masinale ning et see on varustatud
maksimaalsele voolule vastava kaitsmega (I2maks.) Joon.3,1.
Seade ei vasta
IEC/EN61000-3-12 esitatud normidele.
madalpingevõrkudesse ühendamisel peavad ühendaja või kasutajale kontrollima,
950549-02 0/06/2
All manuals and user guides at all-guides.com
Mootori generaatorite ühenduskaabel
Lõikeraja ettevalmistus
Lõikeprotsess: Juhtseadmete ja hoiatussignaalide kirjeldus
Kui keevitusseade on töökorda seatud, lülita see sisse ja seadista järgides
juhtimisseadmete kirjelduses nimetatud järjekorda.
Lõikamisvoolu seadistamine
Toitepinge LED-tuli "C" Joon. 1
Vilkuv roheline LED "C", Joon. 1., viitab probleemidele elektriga.
Kui põleb roheline LED-tuli "C" Joon.1 on masin vooluvõrguga ühendatud ja siise
lülitatud.
Madalrõhu LED-tuli (Mod.1) "E" Joon.1
Süttinud LED-tuli tähendab õhurõhu ebapiisavust. Pöörake potentsiomeeter asendisse
"Air Test" (õhutest), õhu väljutamiseks vajutage põleti nupule ja kontrollige surve
korrektsust). Kontrollige manomeetrilt õhusurve õigsust. Andmeplaadil näidatud
piirangud ei tohi ületada.
Termokaitse käivitumise LED-tuli "F" Joon.1
Süttinud hoiatustuli tähendab termokaitse käivitumist.
Kui töötsükkel "X" näidatud andmeplaadil on ületatud seiskab ülekuumenemiskaitse
masina enne kahjustuste põhjustamist. Oota tööseisukorra taastumist, kui võimalik, siis
mõni minut rohkem.
Kui ülekuumenemiskaitse jätkab töö katkestamist, on masinat kasutatud üle normaalse
kasutustaseme.
Lülita masin välja ja eemalda pistik toitepesast enne hooldustööde algust.
Erakorraline hooldus teostatakse ekspertide või kvalifitseeritud elektrimehhaanikute
poolt perioodiliselt, sõltuvalt kasutamisest.
• Kontrolli masina sisemust ja eemalda kogunenud tolm elektriosadelt (kasutades
suruõhku) ja elektroonikakaartidelt (kasutades väga pehmet harja ja sobivaid
puhastusvahendeid). • Kontrolli, kas elektriühendused on kindlad ja kas juhtmestiku
isolatsioon ei ole vigastatud.
Avalikesse
2
kas aparatuuri tohib ühendada (vajadusel konsulteerida elektrivõrgu haldajaga) .
Pistik. Kui masinal puudub pistik, paigalda (2P+T 1Ph puhul) toitekaablile vastav pistik
Joon.3,2.
Mõnele masinale annab voolu mootori generaator (vaata sümbolit andmeplaadilt).
Veendu, et see annab vähemalt 6 kVA tugevust voolu ja ei tooda suuremat pinget
kui 270V.
Ühenda maanduskaabel keevitusseadmega ja keevitatava detailiga võimalikult lähedal
keevitatavale kohale.
(Mod 1) Ühenda suruõhuallikas, mis suudab tagada rõhureduktorile ettenähtud töörõhu
(vähemalt 120L/min, 4,5 BAR (64 PSI).
(Mod.2) Pärast käivitamist laseb leeklamp umbes 15 sekundit õhku välja (õhust
tühjendamine). Võite alustada lõikamist pärast selle aja möödumist.
(Mod.1) Pöörake potentsiomeeter asendisse "Air Test" (õhutest), õhu väljutamiseks
vajutage põleti nupule ja kontrollige surve korrektsust). Kontrollige manomeetrilt
õhusurve õigsust. Sisemine rõhuandur takistab lõikamist liiga madala rõhu korral.
Vali lõikamisvool sõltuvalt lõigatava materjali paksusest ja tüübist.
Lõika juhtides tähelepanu sellele, et kiiruse muutmisel eemalduks sulanud materjal
vaost ja see ei puudutaks põletit ega kasutajat.
TÄHELEPANU! Alusta alati lõikamist ühest servast; juhul, kui on vaja alustada muust
osast, tee auk pinnale ja alusta sealt.
Õhuvoolu lüliti on taimeriga varustatud (u. 30 sek pärast lüliti lahtilaskmist) põleti
jahutamise eesmärgil. Masina väljalülitamisel tuleb oodata kuni põleti jahtub.
Kasutatavd pinged vastavalt metalli paksusele on toodud Joon. 4. (terase kohta).
Soovitused kasutamiseks
Kasuta pikendusjuhet ainult vajaduse korral ja veendu, et see oleks toitekaabliga sama
või suurema ristlõikega ning maandusjuhtmega.
Ära kata masina õhuvõtuavasid. Ära hoia keevitusseadet konteinerites ega riiulile
panduna, mis ei taga piisavat ventilatsioon.
Ära kasuta masina mistahes keskkonnas, kus võib esineda gaase, aurusid, elektrit
juhtivat pulbrit (näit. rauapuru), soolast õhku, söövitavaid aure või muid aineid, mis
võivad kahjustada metallosi ja elektriisolatsiooni.
Masina elektrilisi osasid on töödeldud kaitsevahaga. Kui kasutada seadet esimest
korda, võib tekkida suits; mille põhjustab kaitsevaha lõplik kuivamine. Suitsu võib
eralduda ainult paar minutit.
Hooldus
