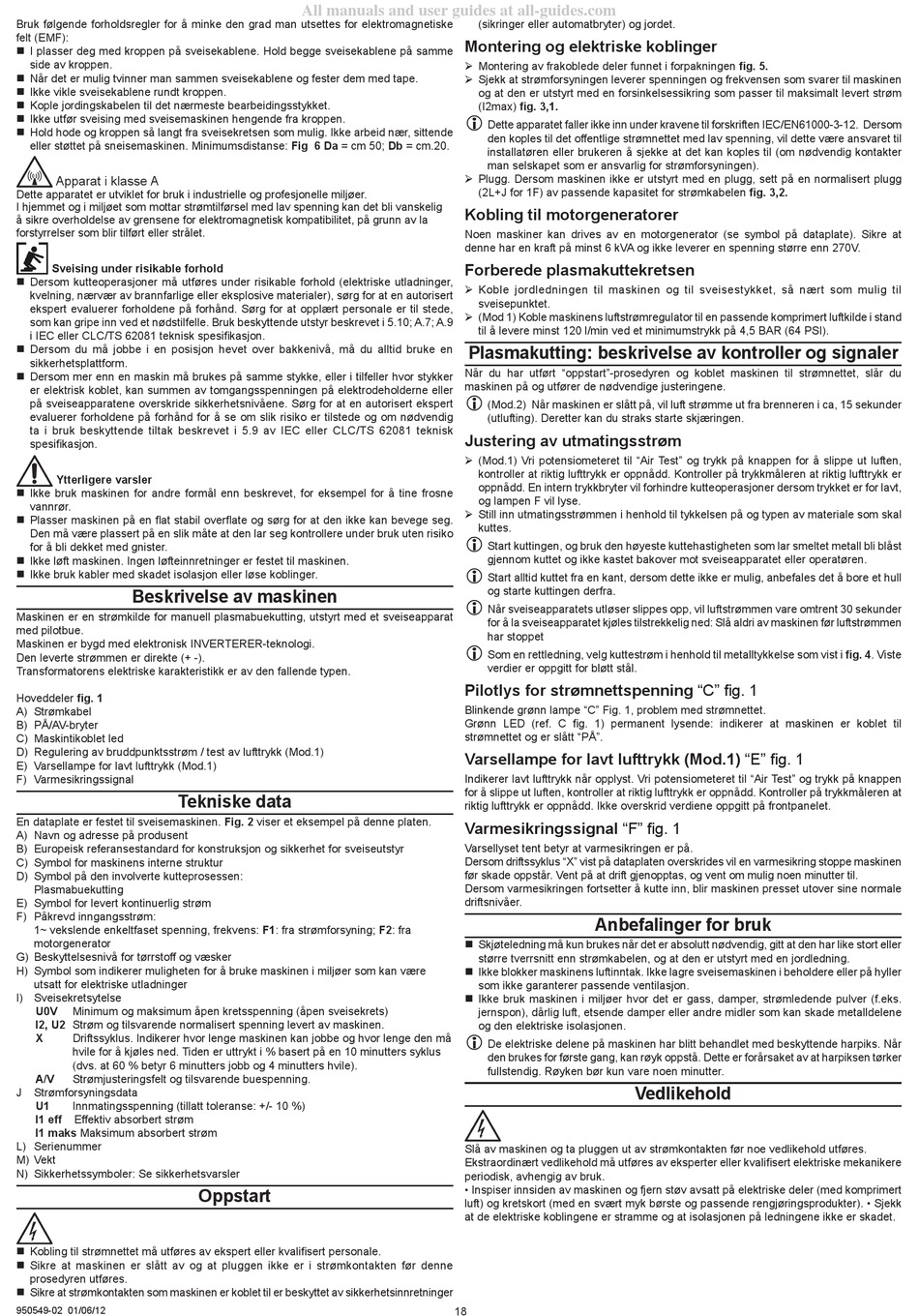

Bruk følgende forholdsregler for å minke den grad man utsettes for elektromagnetiske
felt (EMF):
I plasser deg med kroppen på sveisekablene. Hold begge sveisekablene på samme
side av kroppen.
Når det er mulig tvinner man sammen sveisekablene og fester dem med tape.
Ikke vikle sveisekablene rundt kroppen.
Kople jordingskabelen til det nærmeste bearbeidingsstykket.
Ikke utfør sveising med sveisemaskinen hengende fra kroppen.
Hold hode og kroppen så langt fra sveisekretsen som mulig. Ikke arbeid nær, sittende
eller støttet på sneisemaskinen. Minimumsdistanse: Fig 6 Da = cm 50; Db = cm.20.
Apparat i klasse A
Dette apparatet er utviklet for bruk i industrielle og profesjonelle miljøer.
I hjemmet og i miljøet som mottar strømtilførsel med lav spenning kan det bli vanskelig
å sikre overholdelse av grensene for elektromagnetisk kompatibilitet, på grunn av la
forstyrrelser som blir tilført eller strålet.
Sveising under risikable forhold
Dersom kutteoperasjoner må utføres under risikable forhold (elektriske utladninger,
kvelning, nærvær av brannfarlige eller eksplosive materialer), sørg for at en autorisert
ekspert evaluerer forholdene på forhånd. Sørg for at opplært personale er til stede,
som kan gripe inn ved et nødstilfelle. Bruk beskyttende utstyr beskrevet i 5.10; A.7; A.9
i IEC eller CLC/TS 62081 teknisk spesifikasjon.
Dersom du må jobbe i en posisjon hevet over bakkenivå, må du alltid bruke en
sikkerhetsplattform.
Dersom mer enn en maskin må brukes på samme stykke, eller i tilfeller hvor stykker
er elektrisk koblet, kan summen av tomgangsspenningen på elektrodeholderne eller
på sveiseapparatene overskride sikkerhetsnivåene. Sørg for at en autorisert ekspert
evaluerer forholdene på forhånd for å se om slik risiko er tilstede og om nødvendig
ta i bruk beskyttende tiltak beskrevet i 5.9 av IEC eller CLC/TS 62081 teknisk
spesifikasjon.
Ytterligere varsler
Ikke bruk maskinen for andre formål enn beskrevet, for eksempel for å tine frosne
vannrør.
Plasser maskinen på en flat stabil overflate og sørg for at den ikke kan bevege seg.
Den må være plassert på en slik måte at den lar seg kontrollere under bruk uten risiko
for å bli dekket med gnister.
Ikke løft maskinen. Ingen løfteinnretninger er festet til maskinen.
Ikke bruk kabler med skadet isolasjon eller løse koblinger.
Beskrivelse av maskinen
Maskinen er en strømkilde for manuell plasmabuekutting, utstyrt med et sveiseapparat
med pilotbue.
Maskinen er bygd med elektronisk INVERTERER-teknologi.
Den leverte strømmen er direkte (+ -).
Transformatorens elektriske karakteristikk er av den fallende typen.
Hoveddeler fig. 1
A) Strømkabel
B) PÅ/AV-bryter
C) Maskintikoblet led
D) Regulering av bruddpunktsstrøm / test av lufttrykk (Mod.1)
E) Varsellampe for lavt lufttrykk (Mod.1)
F) Varmesikringssignal
Tekniske data
En dataplate er festet til sveisemaskinen. Fig. 2 viser et eksempel på denne platen.
A) Navn og adresse på produsent
B) Europeisk referansestandard for konstruksjon og sikkerhet for sveiseutstyr
C) Symbol for maskinens interne struktur
D) Symbol på den involverte kutteprosessen:
Plasmabuekutting
E) Symbol for levert kontinuerlig strøm
F) Påkrevd inngangsstrøm:
1~ vekslende enkeltfaset spenning, frekvens: F1: fra strømforsyning; F2: fra
motorgenerator
G) Beskyttelsesnivå for tørrstoff og væsker
H) Symbol som indikerer muligheten for å bruke maskinen i miljøer som kan være
utsatt for elektriske utladninger
I) Sveisekretsytelse
U0V
Minimum og maksimum åpen kretsspenning (åpen sveisekrets)
I2, U2 Strøm og tilsvarende normalisert spenning levert av maskinen.
X
Driftssyklus. Indikerer hvor lenge maskinen kan jobbe og hvor lenge den må
hvile for å kjøles ned. Tiden er uttrykt i % basert på en 10 minutters syklus
(dvs. at 60 % betyr 6 minutters jobb og 4 minutters hvile).
A/V
Strømjusteringsfelt og tilsvarende buespenning.
J
Strømforsyningsdata
U1
Innmatingsspenning (tillatt toleranse: +/- 10 %)
I1 eff
Effektiv absorbert strøm
I1 maks Maksimum absorbert strøm
L) Serienummer
M) Vekt
N) Sikkerhetssymboler: Se sikkerhetsvarsler
Kobling til strømnettet må utføres av ekspert eller kvalifisert personale.
Sikre at maskinen er slått av og at pluggen ikke er i strømkontakten før denne
prosedyren utføres.
Sikre at strømkontakten som maskinen er koblet til er beskyttet av sikkerhetsinnretninger
950549-02 0/06/2
All manuals and user guides at all-guides.com
Oppstart
(sikringer eller automatbryter) og jordet.
Montering og elektriske koblinger
Montering av frakoblede deler funnet i forpakningen fig. 5.
Sjekk at strømforsyningen leverer spenningen og frekvensen som svarer til maskinen
og at den er utstyrt med en forsinkelsessikring som passer til maksimalt levert strøm
(I2max) fig. 3,1.
Dette apparatet faller ikke inn under kravene til forskriften IEC/EN61000-3-12. Dersom
den koples til det offentlige strømnettet med lav spenning, vil dette være ansvaret til
installatøren eller brukeren å sjekke at det kan koples til (om nødvendig kontakter
man selskapet som er ansvarlig for strømforsyningen).
Plugg. Dersom maskinen ikke er utstyrt med en plugg, sett på en normalisert plugg
(2L+J for 1F) av passende kapasitet for strømkabelen fig. 3,2.
Kobling til motorgeneratorer
Noen maskiner kan drives av en motorgenerator (se symbol på dataplate). Sikre at
denne har en kraft på minst 6 kVA og ikke leverer en spenning større enn 270V.
Forberede plasmakuttekretsen
Koble jordledningen til maskinen og til sveisestykket, så nært som mulig til
sveisepunktet.
(Mod 1) Koble maskinens luftstrømregulator til en passende komprimert luftkilde i stand
til å levere minst 120 l/min ved et minimumstrykk på 4,5 BAR (64 PSI).
Plasmakutting: beskrivelse av kontroller og signaler
Når du har utført "oppstart"-prosedyren og koblet maskinen til strømnettet, slår du
maskinen på og utfører de nødvendige justeringene.
(Mod.2) Når maskinen er slått på, vil luft strømme ut fra brenneren i ca, 15 sekunder
(utlufting). Deretter kan du straks starte skjæringen.
Justering av utmatingsstrøm
(Mod.1) Vri potensiometeret til "Air Test" og trykk på knappen for å slippe ut luften,
kontroller at riktig lufttrykk er oppnådd. Kontroller på trykkmåleren at riktig lufttrykk er
oppnådd. En intern trykkbryter vil forhindre kutteoperasjoner dersom trykket er for lavt,
og lampen F vil lyse.
Still inn utmatingsstrømmen i henhold til tykkelsen på og typen av materiale som skal
kuttes.
Start kuttingen, og bruk den høyeste kuttehastigheten som lar smeltet metall bli blåst
gjennom kuttet og ikke kastet bakover mot sveiseapparatet eller operatøren.
Start alltid kuttet fra en kant, dersom dette ikke er mulig, anbefales det å bore et hull
og starte kuttingen derfra.
Når sveiseapparatets utløser slippes opp, vil luftstrømmen vare omtrent 30 sekunder
for å la sveiseapparatet kjøles tilstrekkelig ned: Slå aldri av maskinen før luftstrømmen
har stoppet
Som en rettledning, velg kuttestrøm i henhold til metalltykkelse som vist i fig. 4. Viste
verdier er oppgitt for bløtt stål.
Pilotlys for strømnettspenning "C" fig. 1
Blinkende grønn lampe "C" Fig. 1, problem med strømnettet.
Grønn LED (ref. C fig. 1) permanent lysende: indikerer at maskinen er koblet til
strømnettet og er slått "PÅ".
Varsellampe for lavt lufttrykk (Mod.1) "E" fig. 1
Indikerer lavt lufttrykk når opplyst. Vri potensiometeret til "Air Test" og trykk på knappen
for å slippe ut luften, kontroller at riktig lufttrykk er oppnådd. Kontroller på trykkmåleren at
riktig lufttrykk er oppnådd. Ikke overskrid verdiene oppgitt på frontpanelet.
Varmesikringssignal "F" fig. 1
Varsellyset tent betyr at varmesikringen er på.
Dersom driftssyklus "X" vist på dataplaten overskrides vil en varmesikring stoppe maskinen
før skade oppstår. Vent på at drift gjenopptas, og vent om mulig noen minutter til.
Dersom varmesikringen fortsetter å kutte inn, blir maskinen presset utover sine normale
driftsnivåer.
Anbefalinger for bruk
Skjøteledning må kun brukes når det er absolutt nødvendig, gitt at den har like stort eller
større tverrsnitt enn strømkabelen, og at den er utstyrt med en jordledning.
Ikke blokker maskinens luftinntak. Ikke lagre sveisemaskinen i beholdere eller på hyller
som ikke garanterer passende ventilasjon.
Ikke bruk maskinen i miljøer hvor det er gass, damper, strømledende pulver (f.eks.
jernspon), dårlig luft, etsende damper eller andre midler som kan skade metalldelene
og den elektriske isolasjonen.
De elektriske delene på maskinen har blitt behandlet med beskyttende harpiks. Når
den brukes for første gang, kan røyk oppstå. Dette er forårsaket av at harpiksen tørker
fullstendig. Røyken bør kun vare noen minutter.
Slå av maskinen og ta pluggen ut av strømkontakten før noe vedlikehold utføres.
Ekstraordinært vedlikehold må utføres av eksperter eller kvalifisert elektriske mekanikere
periodisk, avhengig av bruk.
• Inspiser innsiden av maskinen og fjern støv avsatt på elektriske deler (med komprimert
luft) og kretskort (med en svært myk børste og passende rengjøringsprodukter). • Sjekk
at de elektriske koblingene er stramme og at isolasjonen på ledningene ikke er skadet.
18
